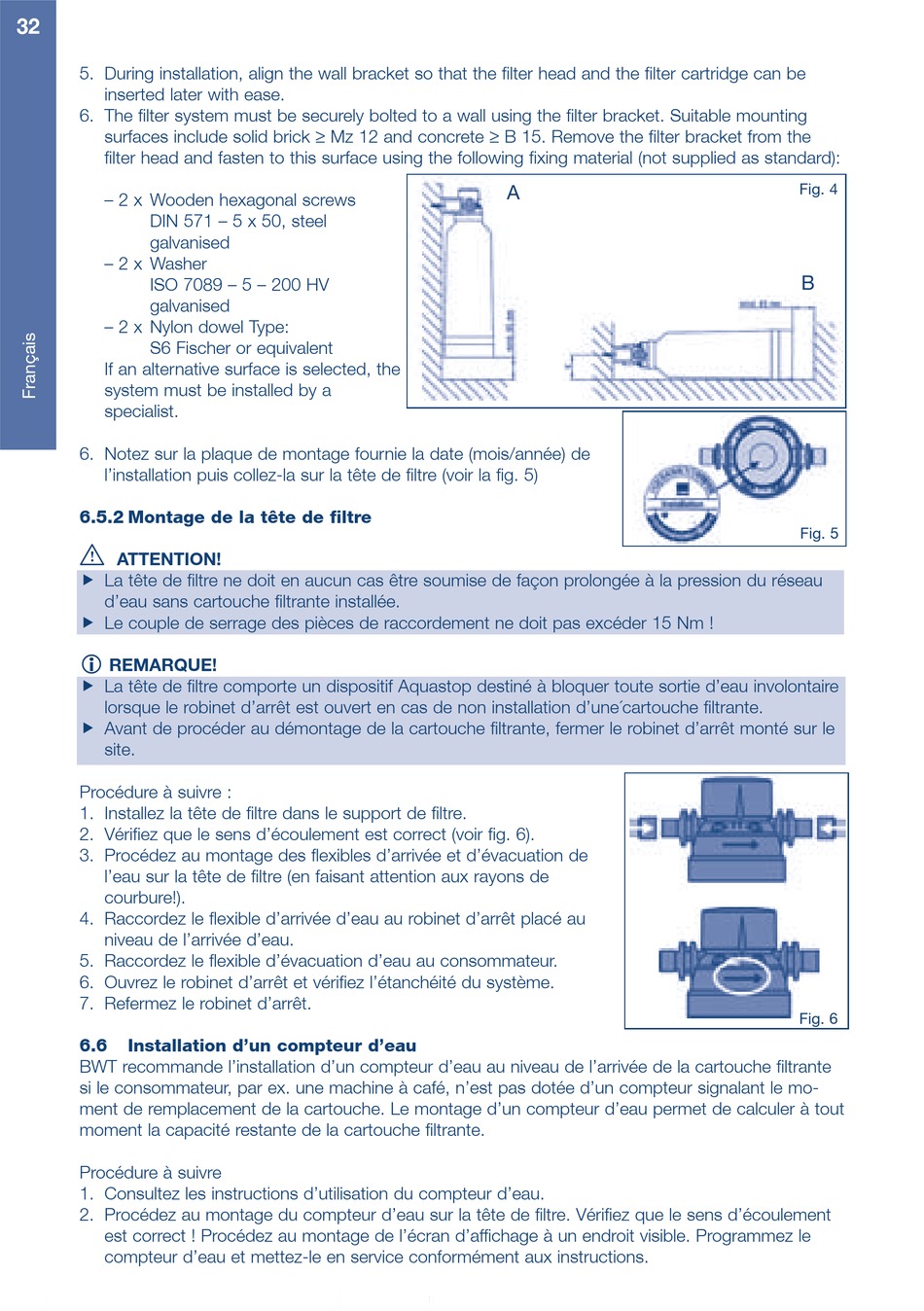

5. During installation, align the wall bracket so that the filter head and the filter cartridge can be
inserted later with ease.
6. The filter system must be securely bolted to a wall using the filter bracket. Suitable mounting
surfaces include solid brick ≥ Mz 12 and concrete ≥ B 15. Remove the filter bracket from the
filter head and fasten to this surface using the following fixing material (not supplied as standard):
– 2 x Wooden hexagonal screws
DIN 571 – 5 x 50, steel
galvanised
– 2 x Washer
ISO 7089 – 5 – 200 HV
galvanised
– 2 x Nylon dowel Type:
S6 Fischer or equivalent
If an alternative surface is selected, the
system must be installed by a
specialist.
6. Notez sur la plaque de montage fournie la date (mois/année) de
l'installation puis collez-la sur la tête de filtre (voir la fig. 5)
6.5.2 Montage de la tête de filtre
I
ATTENTION!
f La tête de filtre ne doit en aucun cas être soumise de façon prolongée à la pression du réseau
d'eau sans cartouche filtrante installée.
f Le couple de serrage des pièces de raccordement ne doit pas excéder 15 Nm !

REMARQUE!
f La tête de filtre comporte un dispositif Aquastop destiné à bloquer toute sortie d'eau involontaire
lorsque le robinet d'arrêt est ouvert en cas de non installation d'une´cartouche filtrante.
f Avant de procéder au démontage de la cartouche filtrante, fermer le robinet d'arrêt monté sur le
site.
Procédure à suivre :
1. Installez la tête de filtre dans le support de filtre.
2. Vérifiez que le sens d'écoulement est correct (voir fig. 6).
3. Procédez au montage des flexibles d'arrivée et d'évacuation de
l'eau sur la tête de filtre (en faisant attention aux rayons de
courbure!).
4. Raccordez le flexible d'arrivée d'eau au robinet d'arrêt placé au
niveau de l'arrivée d'eau.
5. Raccordez le flexible d'évacuation d'eau au consommateur.
6. Ouvrez le robinet d'arrêt et vérifiez l'étanchéité du système.
7. Refermez le robinet d'arrêt.
6.6

Installation d'un compteur d'eau

BWT recommande l'installation d'un compteur d'eau au niveau de l'arrivée de la cartouche filtrante
si le consommateur, par ex. une machine à café, n'est pas dotée d'un compteur signalant le mo-
ment de remplacement de la cartouche. Le montage d'un compteur d'eau permet de calculer à tout
moment la capacité restante de la cartouche filtrante.
Procédure à suivre
1. Consultez les instructions d'utilisation du compteur d'eau.
2. Procédez au montage du compteur d'eau sur la tête de filtre. Vérifiez que le sens d'écoulement
est correct ! Procédez au montage de l'écran d'affichage à un endroit visible. Programmez le
compteur d'eau et mettez-le en service conformément aux instructions.
A
Fig. 4
B
Fig. 5
Fig. 6
