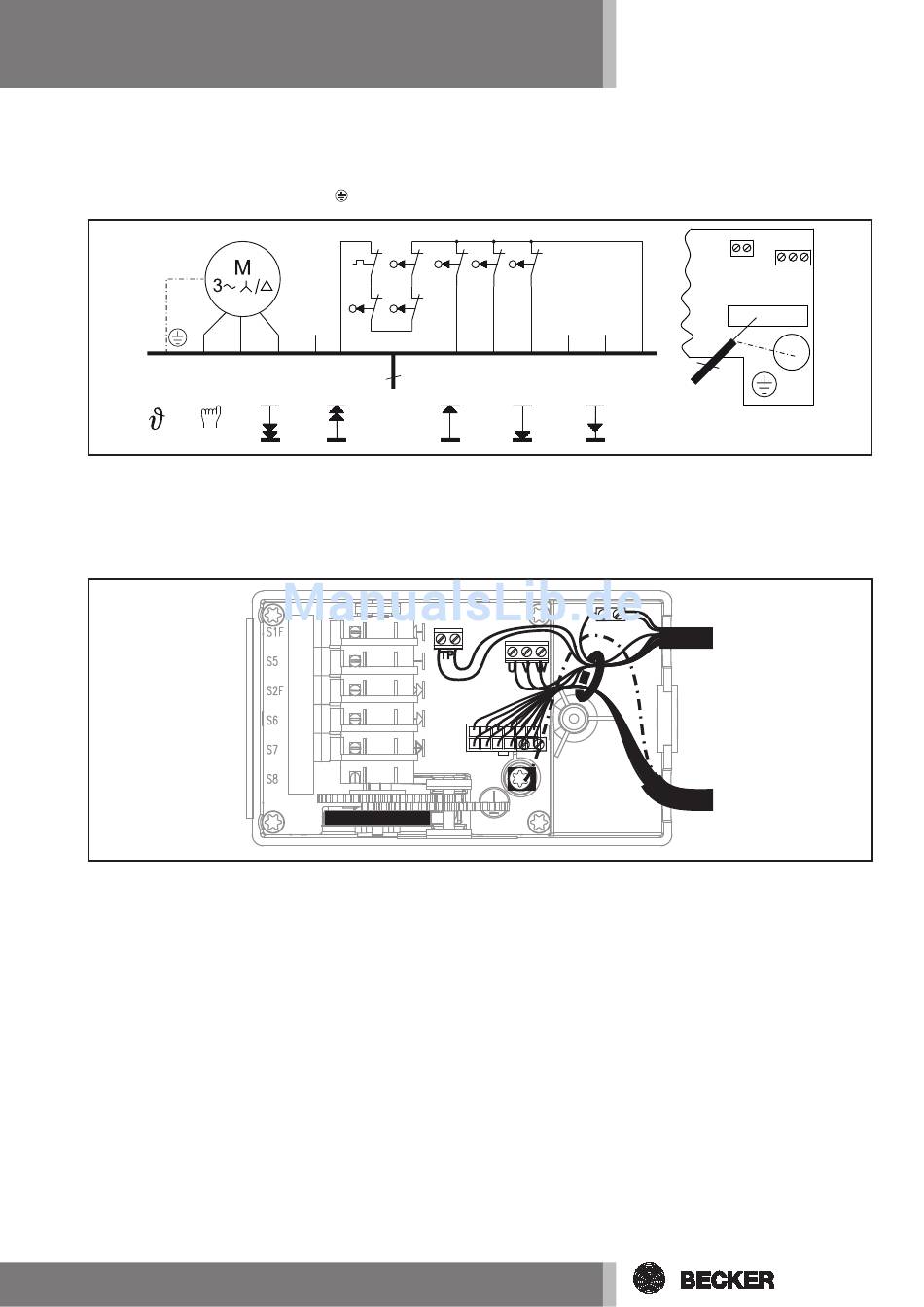

Elektrischer Anschluss an die Steuerung und Anschlussplan für A100 5E
Zum Anschluss des Antriebes an die Steuerung verwenden Sie nur eine original vom Hersteller freigegebene 12-adrige An-
schlussleitung. Die Anschlussleitung ist steckbar. Damit die Zugentlastung und die Schutzart gewährleistet ist, darf die Ver-
schraubung nicht gelöst werden. Der Stecker ist verpolsicher und rastet hörbar ein. Die grüngelbe Schutzleiterader muss auf
die gekennzeichnete Flachsteckzunge
1
2
S4F
S3F
S2F
S1F
-
Sicherheitsendschalter AUF - gelb
S2F
-
Sicherheitsendschalter ZU - gelb
S3F
-
Sicherheitsschalter HK/LK
S4F
-
Thermoschalter
• Verlegen Sie die einzelnen Leitungen der Anschlussleitung rechts vom Mitteldom des Gehäuses gemäß der Abbildung.
• Verlegen Sie den Schutzleiter (gn/ge) unterhalb der schwarzen Anschlussleitungen.
• Befestigen Sie die Anschlussleitung mit dem beigelegten Kabelbinder an den internen Motorleitungen.
aufgesteckt werden. Achten Sie darauf, dass Sie fest einrastet.
S5
S4F
S1F
S3F
S2F
3
4
5
12
S1F
S5
TP
S6
S7
6
7
8
9
10
S6
S7
S5
-
Betriebsendschalter AUF - grau
S6
-
Betriebsendschalter ZU - schwarz
S7
-
Funktionsendschalter - orange
U V W
TP
U V W
11
12
9
