R&S FSH
Benutzung von Grenzwertlinien
Grenzwertlinien werden verwendet, um am Bildschirm Pegelverläufe über der Zeit oder der Frequenz
zu markieren, die nicht unter- oder überschritten werden dürfen. Sie kennzeichnen z. B. die Obergren-
zen von Störaussendungen oder Nebenwellen, die für ein Messobjekt zulässig sind. Der untere und der
obere Grenzwert ist beim R&S FSH durch je eine Grenzwertlinie vorgebbar. Ein Spektrum oder ein
Pegelverlauf im Zeitbereich (Span = 0 Hz) kann damit entweder visuell oder durch automatische Prü-
fung auf Unter- bzw. Überschreitung kontrolliert werden.
Eine Grenzwertlinie ist durch mindestens zwei und maximal 25 Wertepaare (Stützpunkte) für die x-
Achse (Frequenz, Zeit oder Länge) und die y-Achse (Pegel) bestimmt. Die einzelnen Stützpunkte ver-
bindet der R&S FSH durch gerade Linien. Die x-Achsenstützpunkte können in absoluten Einheiten (z.B.
Frequenz in MHz) oder relativen Einheiten bezogen auf die Mitte des Messwertdiagramms (z.B. Mitten-
frequenz) definiert sein. Relative Einheiten sind zum Beispiel bei der Messung von modulierten Aus-
sendungen hilfreich. Bei Änderung der Mittenfrequenz bleibt die Maske am Bildschirm erhalten. Die y-
Achsenstützpunkte sind immer Dezibel-Einheiten. Bei linearer Skalierung der y-Achse (Einheit V oder
W) schaltet der R&S FSH automatisch auf die entsprechende Dezibel-Einheit um, nachdem eine
Grenzwertlinie eingeschaltet wurde.
Die Definition von Grenzwertlinien erfolgt mit Hilfe der Steuersoftware FSH View. Die Grenzwertlinien
werden über die RS-232-Schnittstelle in den Speicher des R&S FSH geladen. Der R&S FSH kann ma-
ximal 15 Grenzwertlinien gleichzeitig im internen Speicher halten.
Bedienung:
Die Taste MEAS drücken.
Den Softkey LIMIT LINES drücken.

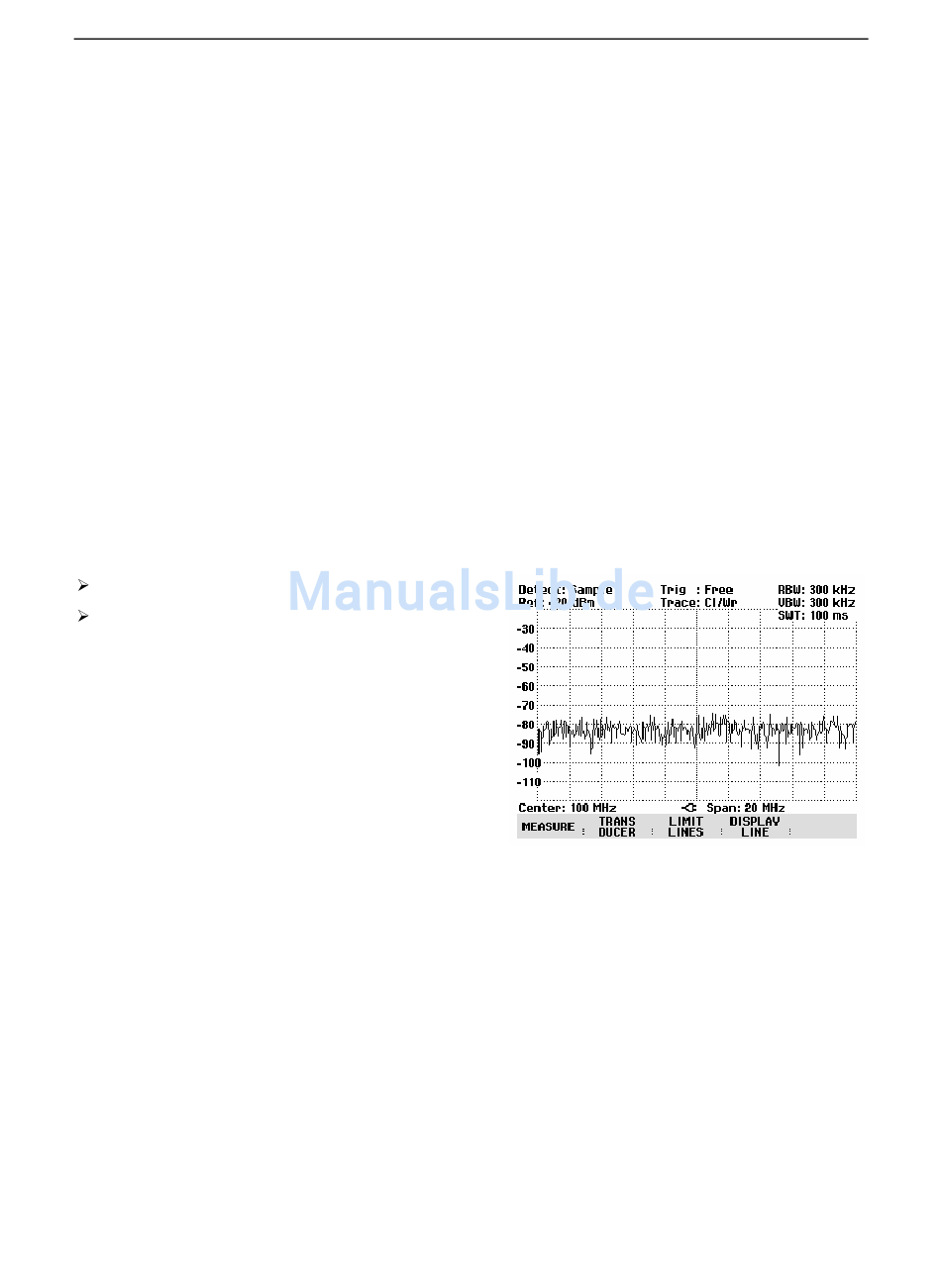

Der R&S FSH zeigt das Softkeymenü für die Bedie-
nung der Grenzwertlinien an.
Hinweis:
Bei der Messung mit dem Power Sensor
R&S FSH-Z1 sind keine Grenzwertlinien
verfügbar. Der Softkey LIMIT LINES ist
daher ausgeblendet.
Der R&S FSH unterscheidet zwischen oberen Grenzwertlinien (UPPER LIMIT) und unteren Grenz-
wertlinien (LOWER LIMIT). Bei einer oberen Grenzwertlinie prüft der R&S FSH, ob ein Messwert die
Grenzwertlinie überschreitet. Bei einem unteren Grenzwert überprüft er dessen Unterschreitung. Im
R&S FSH gespeicherte Grenzwertlinien können sowohl als obere als auch als untere Grenzwerte ver-
wendet werden.
1145.5973.11
Benutzung von Grenzwertlinien
4.99
D-9
