4 Gerätefunktionen
Gerätegrundeinstellung
Durch Drücken der Taste PRESET wird der R&S FSH in die Grundeinstellung gesetzt. Die Preset-
Einstellungen sind immer dann empfehlenswert, wenn eine neue Messaufgabe durchgeführt werden
soll. Die neuen Einstellungen können dann ausgehend von einem bekannten Grundzustand durch-
geführt werden, ohne dass alte Einstellungen die Messung beeinflussen.
Bedienung:
Die Taste PRESET (grüner Knopf rechts unterhalb des Drehrads) drücken.
Der R&S FSH nimmt unmittelbar die Grundeinstellung an.
Statusanzeige
Der R&S FSH verfügt über eine Statusanzeige. In ihr gibt er alle gerade eingestellten Messparameter
auf dem Bildschirm als Übersicht aus. Damit ist eine einfache Kontrolle aller Einstellungen für eine
Messung auf einen Blick möglich. Zur Dokumentation von Messungen ist die Statusanzeige auch direkt
auf einem Drucker ausgebbar. Damit kann im nachhinein eine Messung zweifelsfrei nachvollzogen
werden.
Bedienung:
Die Taste STATUS (rechts oberhalb des Drehrads) drücken.

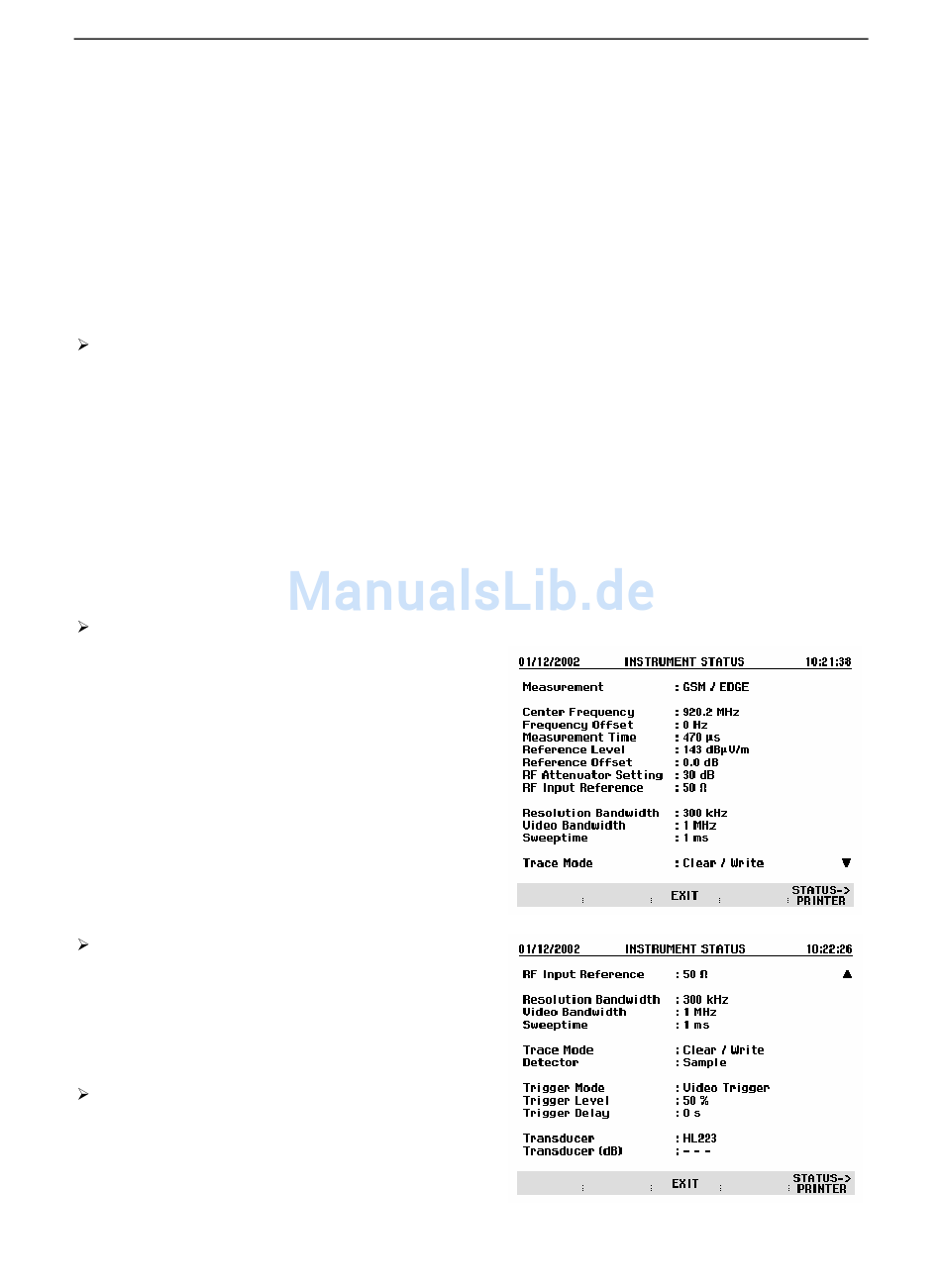

Der R&S FSH zeigt die aktuell eingestellten Mess-
parameter am Bildschirm an. Um sämtliche Einstellun-
gen zu betrachten, kann der Bildschirminhalt mit den
Cursortasten oder dem Drehrad gescrollt werden. Als
Hinweis, dass zusätzliche Information oberhalb oder
unterhalb des dargestellten Textes vorhanden ist, zeigt
der R&S FSH einen Pfeil nach oben oder unten am
rechten Bildschirmrand an.
Die Anzeige dient zur Kontrolle der Einstellungen. Eine
Änderung von Einstellungen ist über die entsprechen-
de Taste und das zugehörige Menü möglich.
Ausdrucken des Statusdisplays:
Den Softkey STATUS -> PRINTER drücken.
Der R&S FSH druckt den Bildschirminhalt unmittelbar
an einen angeschlossenen Drucker. Der Softkey bleibt
ca. ½ Sekunde aktiv (Beschriftung rot hinterlegt).
Verlassen der Statusanzeige:
Den Softkey EXIT oder die Taste STATUS drücken.
Der R&S FSH kehrt zur ursprünglichen Einstellung
zurück.
