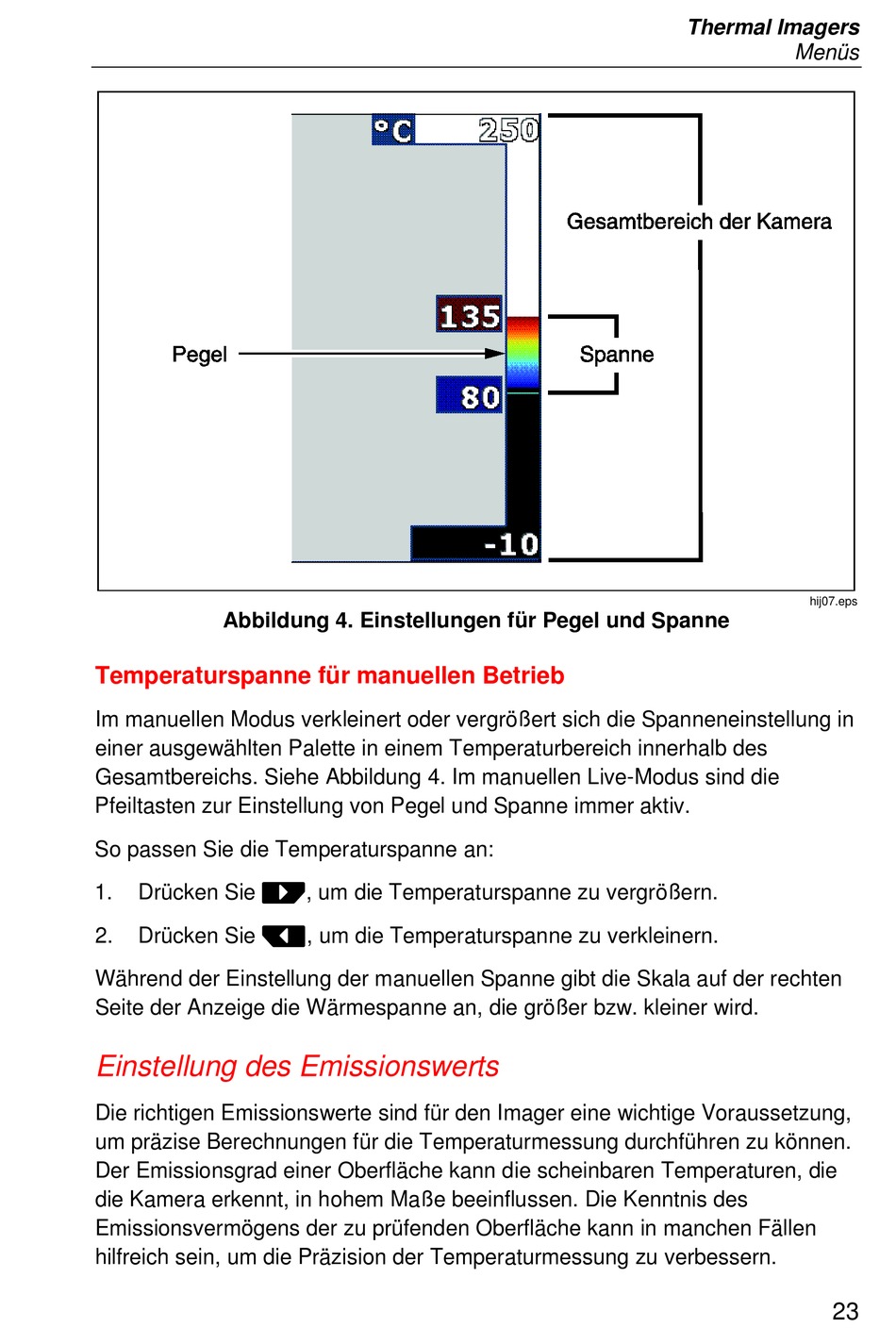

Abbildung 4. Einstellungen für Pegel und Spanne
Temperaturspanne für manuellen Betrieb
Im manuellen Modus verkleinert oder vergrößert sich die Spanneneinstellung in
einer ausgewählten Palette in einem Temperaturbereich innerhalb des
Gesamtbereichs. Siehe Abbildung 4. Im manuellen Live-Modus sind die
Pfeiltasten zur Einstellung von Pegel und Spanne immer aktiv.
So passen Sie die Temperaturspanne an:
Drücken Sie , um die Temperaturspanne zu vergrößern.
1.
Drücken Sie , um die Temperaturspanne zu verkleinern.
2.
Während der Einstellung der manuellen Spanne gibt die Skala auf der rechten
Seite der Anzeige die Wärmespanne an, die größer bzw. kleiner wird.

Einstellung des Emissionswerts

Die richtigen Emissionswerte sind für den Imager eine wichtige Voraussetzung,
um präzise Berechnungen für die Temperaturmessung durchführen zu können.
Der Emissionsgrad einer Oberfläche kann die scheinbaren Temperaturen, die
die Kamera erkennt, in hohem Maße beeinflussen. Die Kenntnis des
Emissionsvermögens der zu prüfenden Oberfläche kann in manchen Fällen
hilfreich sein, um die Präzision der Temperaturmessung zu verbessern.
Thermal Imagers
Menüs
hij07.eps
23
