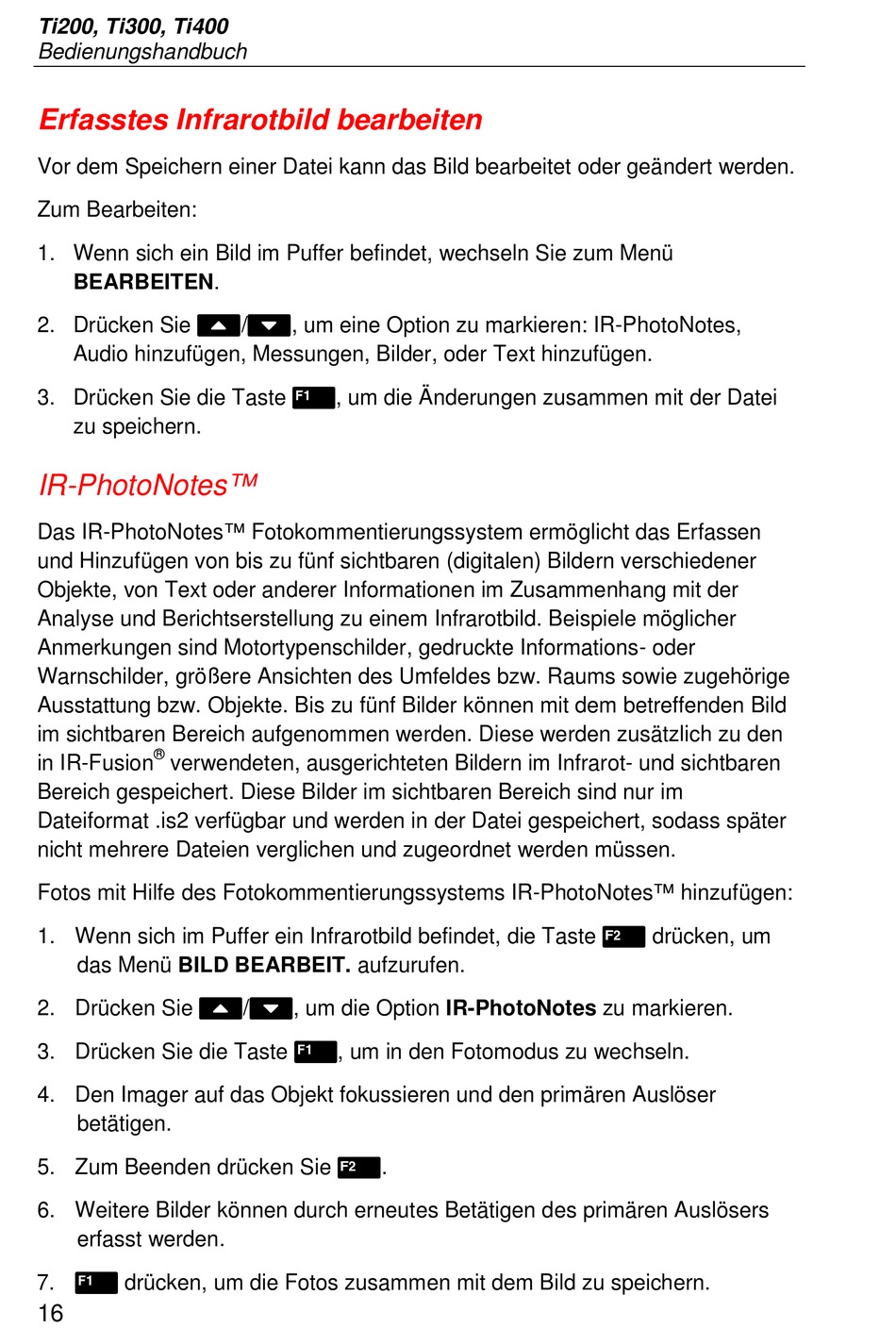

Ti200, Ti300, Ti400
Bedienungshandbuch
Erfasstes Infrarotbild bearbeiten
Vor dem Speichern einer Datei kann das Bild bearbeitet oder geändert werden.
Zum Bearbeiten:
1. Wenn sich ein Bild im Puffer befindet, wechseln Sie zum Menü
BEARBEITEN.
2. Drücken Sie /, um eine Option zu markieren: IR-PhotoNotes,
Audio hinzufügen, Messungen, Bilder, oder Text hinzufügen.
3. Drücken Sie die Taste , um die Änderungen zusammen mit der Datei
zu speichern.
IR-PhotoNotes™
Das IR-PhotoNotes™ Fotokommentierungssystem ermöglicht das Erfassen
und Hinzufügen von bis zu fünf sichtbaren (digitalen) Bildern verschiedener
Objekte, von Text oder anderer Informationen im Zusammenhang mit der
Analyse und Berichtserstellung zu einem Infrarotbild. Beispiele möglicher
Anmerkungen sind Motortypenschilder, gedruckte Informations- oder
Warnschilder, größere Ansichten des Umfeldes bzw. Raums sowie zugehörige
Ausstattung bzw. Objekte. Bis zu fünf Bilder können mit dem betreffenden Bild
im sichtbaren Bereich aufgenommen werden. Diese werden zusätzlich zu den
®
in IR-Fusion
verwendeten, ausgerichteten Bildern im Infrarot- und sichtbaren
Bereich gespeichert. Diese Bilder im sichtbaren Bereich sind nur im
Dateiformat .is2 verfügbar und werden in der Datei gespeichert, sodass später
nicht mehrere Dateien verglichen und zugeordnet werden müssen.
Fotos mit Hilfe des Fotokommentierungssystems IR-PhotoNotes™ hinzufügen:
1. Wenn sich im Puffer ein Infrarotbild befindet, die Taste drücken, um
das Menü BILD BEARBEIT. aufzurufen.
2. Drücken Sie /, um die Option IR-PhotoNotes zu markieren.
3. Drücken Sie die Taste , um in den Fotomodus zu wechseln.
4. Den Imager auf das Objekt fokussieren und den primären Auslöser
betätigen.
5. Zum Beenden drücken Sie .
6. Weitere Bilder können durch erneutes Betätigen des primären Auslösers
erfasst werden.
7. drücken, um die Fotos zusammen mit dem Bild zu speichern.
16
