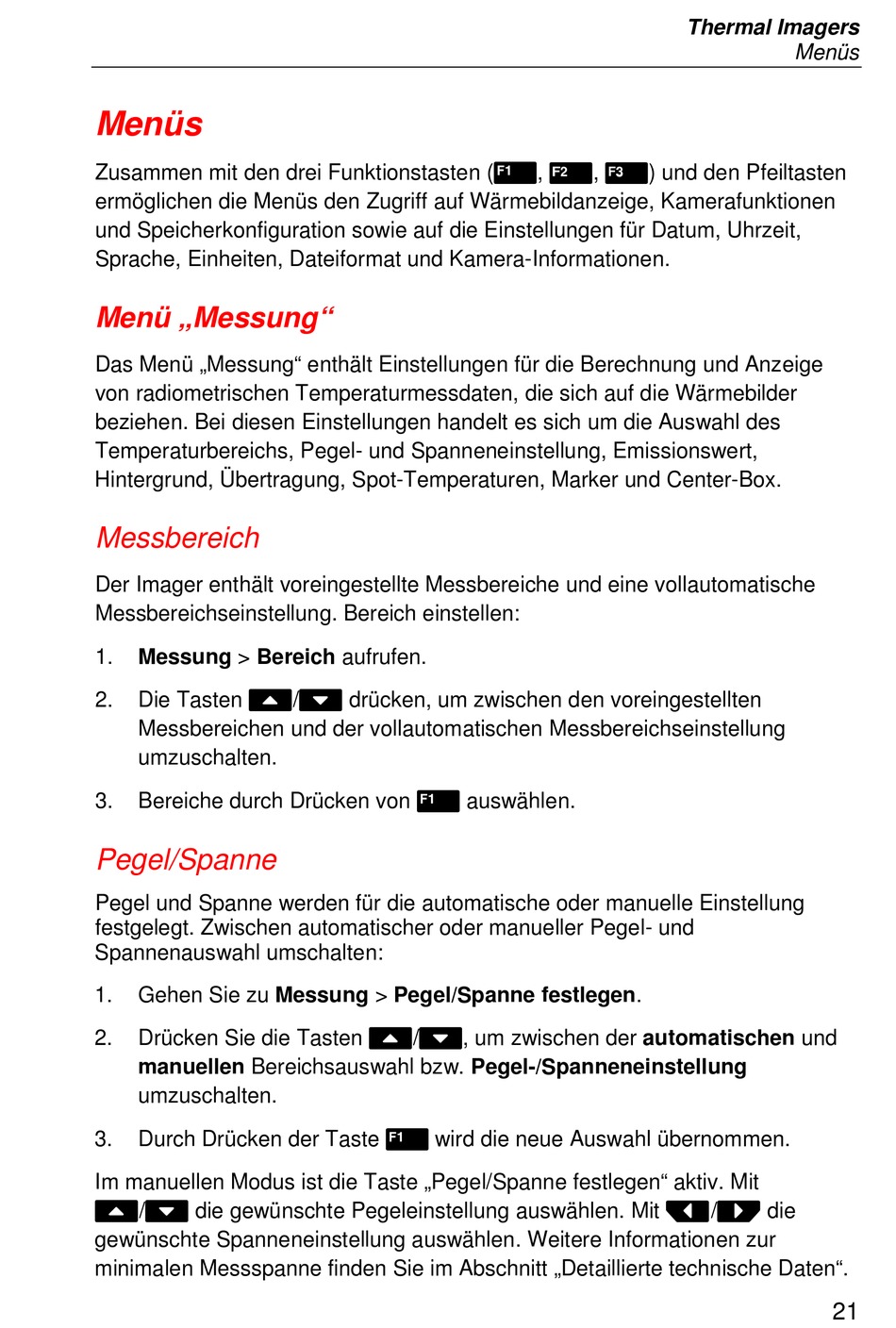

Menüs
Zusammen mit den drei Funktionstasten (, , ) und den Pfeiltasten
ermöglichen die Menüs den Zugriff auf Wärmebildanzeige, Kamerafunktionen
und Speicherkonfiguration sowie auf die Einstellungen für Datum, Uhrzeit,
Sprache, Einheiten, Dateiformat und Kamera-Informationen.
Menü „Messung"
Das Menü „Messung" enthält Einstellungen für die Berechnung und Anzeige
von radiometrischen Temperaturmessdaten, die sich auf die Wärmebilder
beziehen. Bei diesen Einstellungen handelt es sich um die Auswahl des
Temperaturbereichs, Pegel- und Spanneneinstellung, Emissionswert,
Hintergrund, Übertragung, Spot-Temperaturen, Marker und Center-Box.
Messbereich
Der Imager enthält voreingestellte Messbereiche und eine vollautomatische
Messbereichseinstellung. Bereich einstellen:
1.
Messung > Bereich aufrufen.
Die Tasten / drücken, um zwischen den voreingestellten
2.
Messbereichen und der vollautomatischen Messbereichseinstellung
umzuschalten.
Bereiche durch Drücken von auswählen.
3.
Pegel/Spanne
Pegel und Spanne werden für die automatische oder manuelle Einstellung
festgelegt. Zwischen automatischer oder manueller Pegel- und
Spannenauswahl umschalten:
1.
Gehen Sie zu Messung > Pegel/Spanne festlegen.
Drücken Sie die Tasten /, um zwischen der automatischen und
2.
manuellen Bereichsauswahl bzw. Pegel-/Spanneneinstellung
umzuschalten.
Durch Drücken der Taste wird die neue Auswahl übernommen.
3.
Im manuellen Modus ist die Taste „Pegel/Spanne festlegen" aktiv. Mit
/ die gewünschte Pegeleinstellung auswählen. Mit / die
gewünschte Spanneneinstellung auswählen. Weitere Informationen zur
minimalen Messspanne finden Sie im Abschnitt „Detaillierte technische Daten".
Thermal Imagers
Menüs
21
