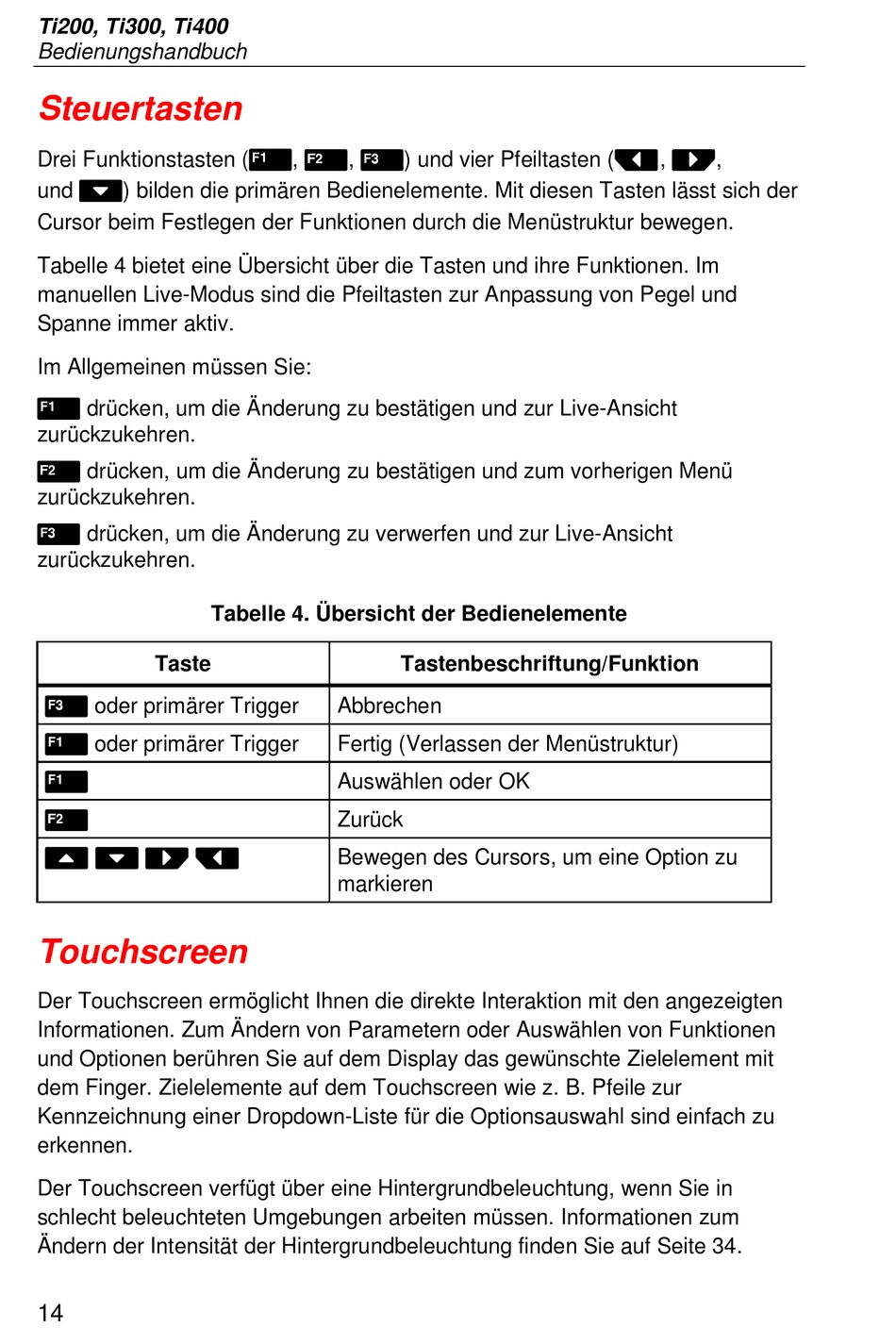

Ti200, Ti300, Ti400
Bedienungshandbuch
Steuertasten
Drei Funktionstasten (, , ) und vier Pfeiltasten (, ,
und ) bilden die primären Bedienelemente. Mit diesen Tasten lässt sich der
Cursor beim Festlegen der Funktionen durch die Menüstruktur bewegen.
Tabelle 4 bietet eine Übersicht über die Tasten und ihre Funktionen. Im
manuellen Live-Modus sind die Pfeiltasten zur Anpassung von Pegel und
Spanne immer aktiv.
Im Allgemeinen müssen Sie:
drücken, um die Änderung zu bestätigen und zur Live-Ansicht
zurückzukehren.
drücken, um die Änderung zu bestätigen und zum vorherigen Menü
zurückzukehren.
drücken, um die Änderung zu verwerfen und zur Live-Ansicht
zurückzukehren.
Taste
oder primärer Trigger
oder primärer Trigger
Touchscreen
Der Touchscreen ermöglicht Ihnen die direkte Interaktion mit den angezeigten
Informationen. Zum Ändern von Parametern oder Auswählen von Funktionen
und Optionen berühren Sie auf dem Display das gewünschte Zielelement mit
dem Finger. Zielelemente auf dem Touchscreen wie z. B. Pfeile zur
Kennzeichnung einer Dropdown-Liste für die Optionsauswahl sind einfach zu
erkennen.
Der Touchscreen verfügt über eine Hintergrundbeleuchtung, wenn Sie in
schlecht beleuchteten Umgebungen arbeiten müssen. Informationen zum
Ändern der Intensität der Hintergrundbeleuchtung finden Sie auf Seite 34.
14
Tabelle 4. Übersicht der Bedienelemente
Abbrechen
Fertig (Verlassen der Menüstruktur)
Auswählen oder OK
Zurück
Bewegen des Cursors, um eine Option zu
markieren
Tastenbeschriftung/Funktion
