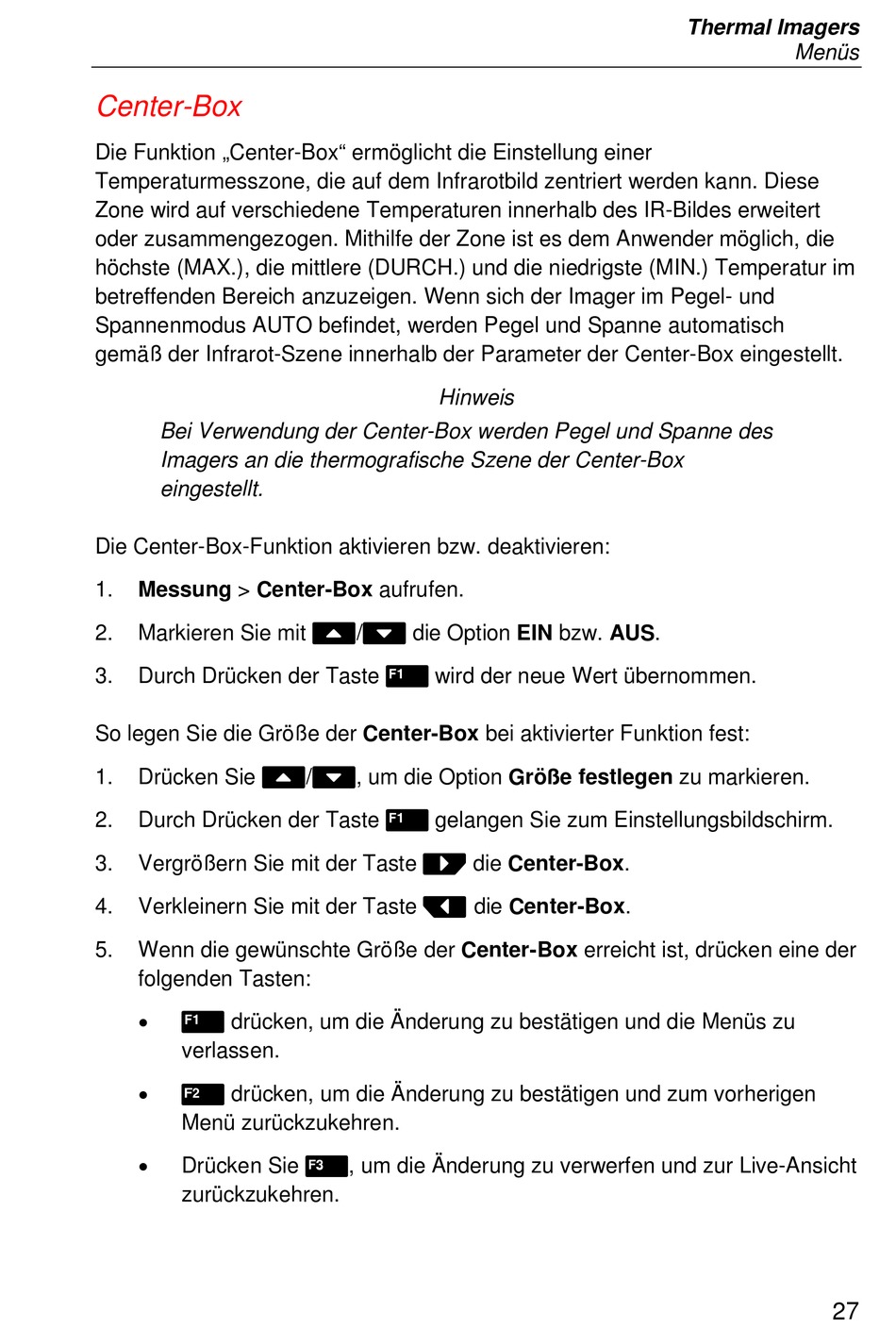

Center-Box
Die Funktion „Center-Box" ermöglicht die Einstellung einer
Temperaturmesszone, die auf dem Infrarotbild zentriert werden kann. Diese
Zone wird auf verschiedene Temperaturen innerhalb des IR-Bildes erweitert
oder zusammengezogen. Mithilfe der Zone ist es dem Anwender möglich, die
höchste (MAX.), die mittlere (DURCH.) und die niedrigste (MIN.) Temperatur im
betreffenden Bereich anzuzeigen. Wenn sich der Imager im Pegel- und
Spannenmodus AUTO befindet, werden Pegel und Spanne automatisch
gemäß der Infrarot-Szene innerhalb der Parameter der Center-Box eingestellt.
Bei Verwendung der Center-Box werden Pegel und Spanne des
Imagers an die thermografische Szene der Center-Box
eingestellt.
Die Center-Box-Funktion aktivieren bzw. deaktivieren:
1.
Messung > Center-Box aufrufen.
Markieren Sie mit / die Option EIN bzw. AUS.
2.
Durch Drücken der Taste wird der neue Wert übernommen.
3.
So legen Sie die Größe der Center-Box bei aktivierter Funktion fest:
Drücken Sie /, um die Option Größe festlegen zu markieren.
1.
Durch Drücken der Taste gelangen Sie zum Einstellungsbildschirm.
2.
Vergrößern Sie mit der Taste die Center-Box.
3.
Verkleinern Sie mit der Taste die Center-Box.
4.
5.
Wenn die gewünschte Größe der Center-Box erreicht ist, drücken eine der
folgenden Tasten:
•
drücken, um die Änderung zu bestätigen und die Menüs zu
verlassen.
•
drücken, um die Änderung zu bestätigen und zum vorherigen
Menü zurückzukehren.
•
Drücken Sie , um die Änderung zu verwerfen und zur Live-Ansicht
zurückzukehren.
Hinweis
Thermal Imagers
Menüs
