Montage

Technische Daten

Spannung: 400 V AC 3N 50 Hz
Leistungsaufnahme: 7,5kW
Höhe: 870 mm
Breite: 920 mm,
Tiefe: 200 mm
Steinfüllung: ca. 10 kg
Ableitstrom: max. 0,75 mA je kW Heizleis-
tung
Saunaofen für den Einsatz in Familien-
sauna
Im Lieferumfang enthalten:
1 Saunaofen
1 Zubehörbeutel mit 4 St. Spanplatten-
schrauben
1 Einheit Saunassteine separat im Gewe-
besack
Das Saunaheizgerät ist für eine Anschluss-
spannung von 400 V AC 3N über Saunas-
teuergerät vorgesehen.
Mindestabstände
Die Mindesthöhe der Saunakabine muss
innen 1,90 m betragen.
Der Abstand zwischen Oberkante Heizgerät
und Kabinendecke muss mind. 90 cm und
der waagerechte (seitliche) Abstand zwischen
Ofen und Kabinenwand mindestens 7 cm
betragen
Der Abstand zwischen vorgesetzter Holzwand
bzw. Liegebank und anderen brennbaren
Materialien zum Ofen muss mindestens 2
cm betragen.
Das mitgelieferte Schutzgitter ist über dem
Ofen an der Oberkante der Trennwand zur
Sauna- Rückwand zu Montieren (Abb.1+2).
Damit soll verhindert werden, dass unbeab-
sichtigt Gegenstände auf den Ofen fallen.
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofenfüh-
ler nicht mittig über dem Saunaheizgerät, son-
dern wie in der Abbildung gezeigt montiert.
70
* bei Kabinen bis 2 x 2 m
** bei größeren Kabinen
190*
390**
200

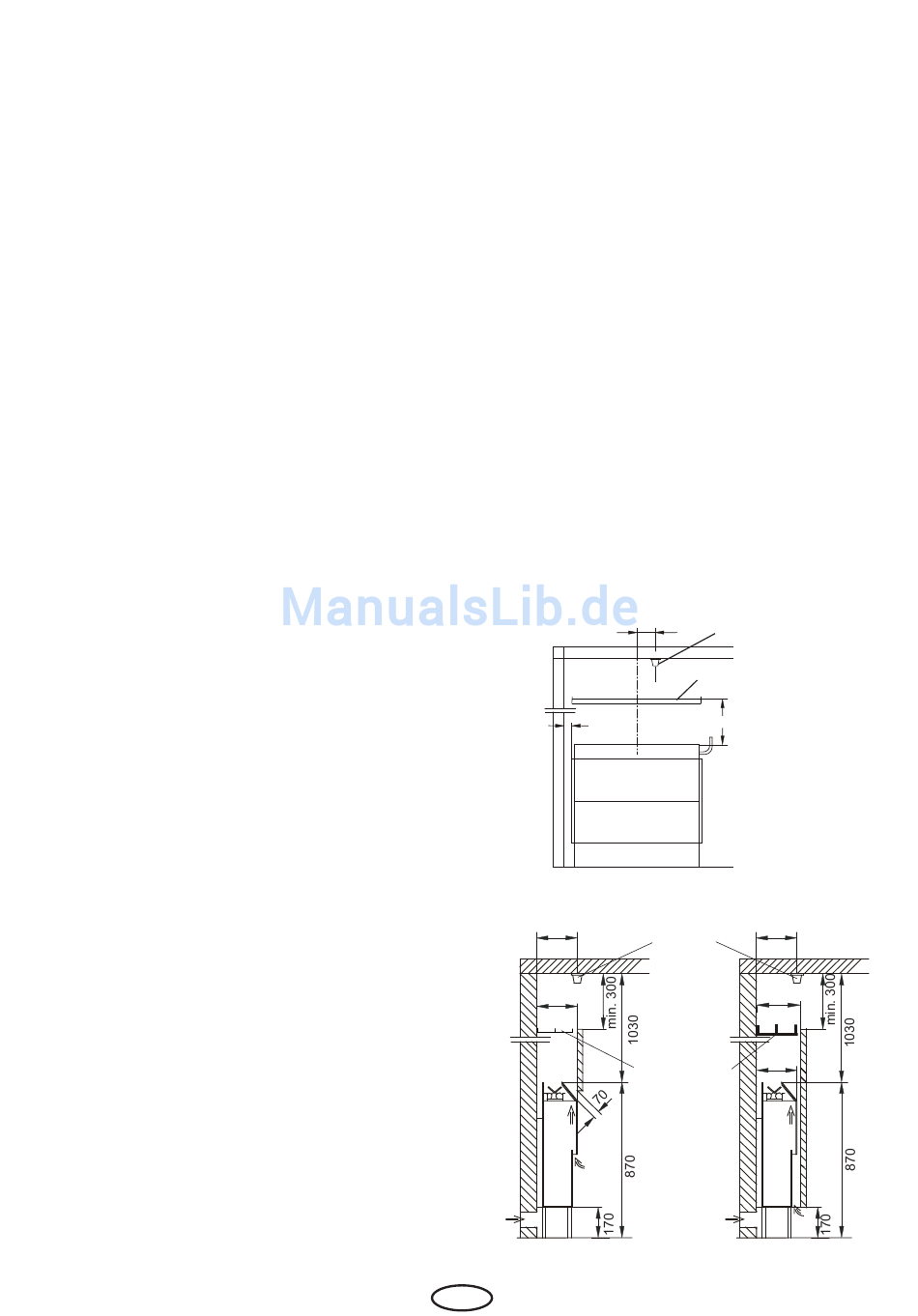

Abb. 2
D
200
Ofenfühler
Schutzgitter
730
Abb. 1
190*
390**
Ofenfühler
220
200
Ofenschutzgitter
Zuluft
Abb. 2a
Maße in mm
