- Ölindustrie, chemische Industrie, Raffinerien
- Luftfahrt & Schiffbau
- Metallkonstruktionen
- Betriebseinsätze testen & Laboratorien

1.5 Technische Information

1.5.1 Display

• HL Display Anzeige:
• Genauigkeit:
• LCD:
großes, hinterleuchtbares LCD
• Auflösung: 1 HL, 1 HV, 1 HB, 0.1 HRC,
• Energiequelle: Trockenzelle (3x 1,5 AAA)
• Betriebstemperatur: 0°C bis 50°C (32bis 122°F)
• Lagerungstemperatur: -10°C bis + 60°C
• Luftfeuchtigkeit: 90% max.
• Abmessungen: 150mm x 80mm x 24mm
• Gewicht: ca 200g ( Hauptgehäuse mit Display)
1.5.2 Rückprallsensor Typ D
Rückprallenergie: 11Nmm
Masse des Rückprallkörpers: 5,5g
Durchmesser der Testspitze: 3mm
Material der Testspitze: Wolframkarbid
Härte der Testspitze: ≥ 1600 HV
Rückpralllänge: 147mm
Maximaler Durchmesser des Rückprallsensors: 20mm
Gewicht des Rückprallsensors: 75g

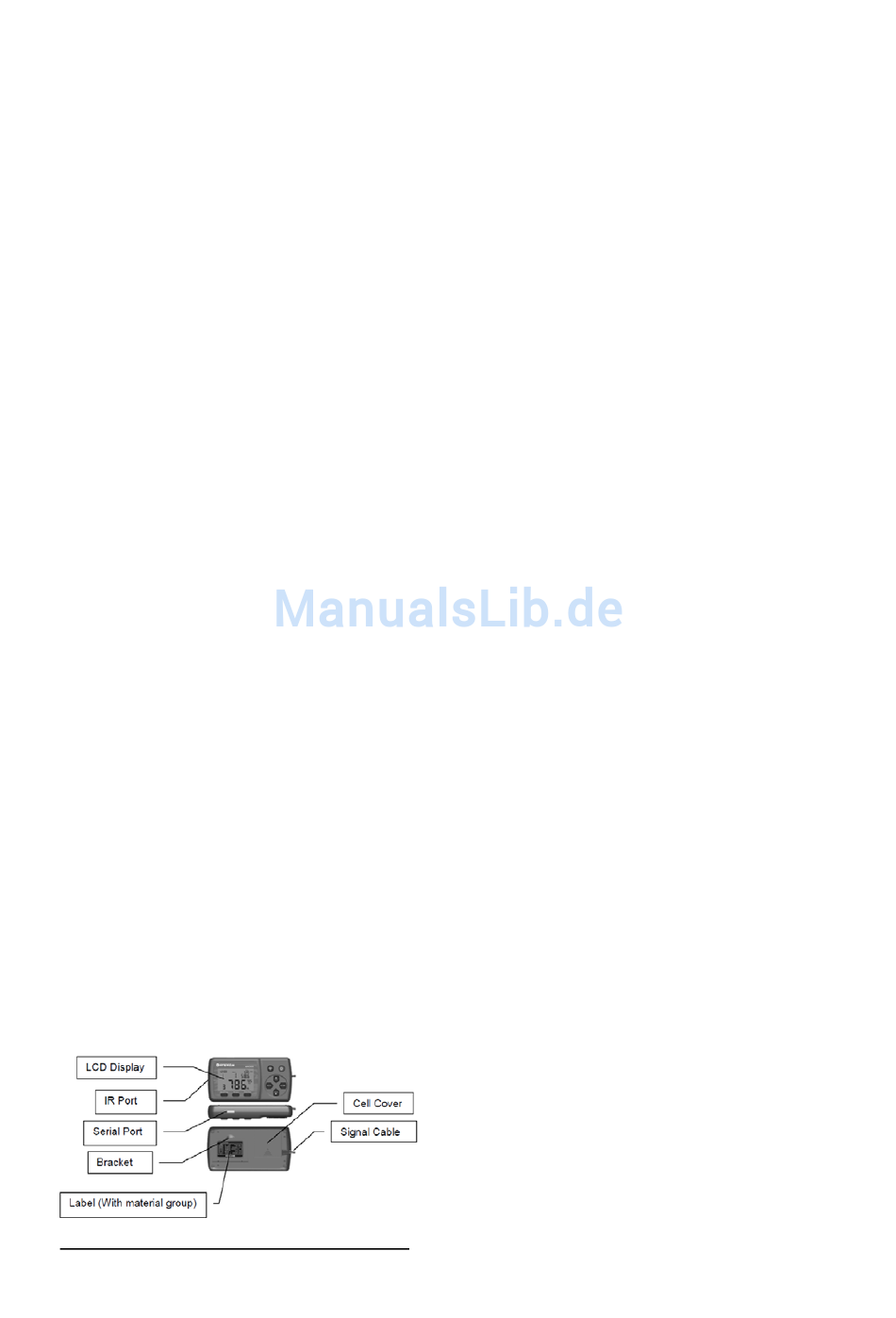

1.6 Displayübersicht
Abbildung 1-1
Beschreibung von li. oben nach unten:
LCD Display
HMM-BA-d-1414
0 bis 999 HLD
± 6HL (bei 800 HLD)
0.1HRB, 1 HSD, 1 MPa
(14 bis 140°F)
(5.9 x 3.1 x 0.9 Inches)
