Kodak Truper 3210 Scanner Benutzerhandbuch Seite 83

C-2

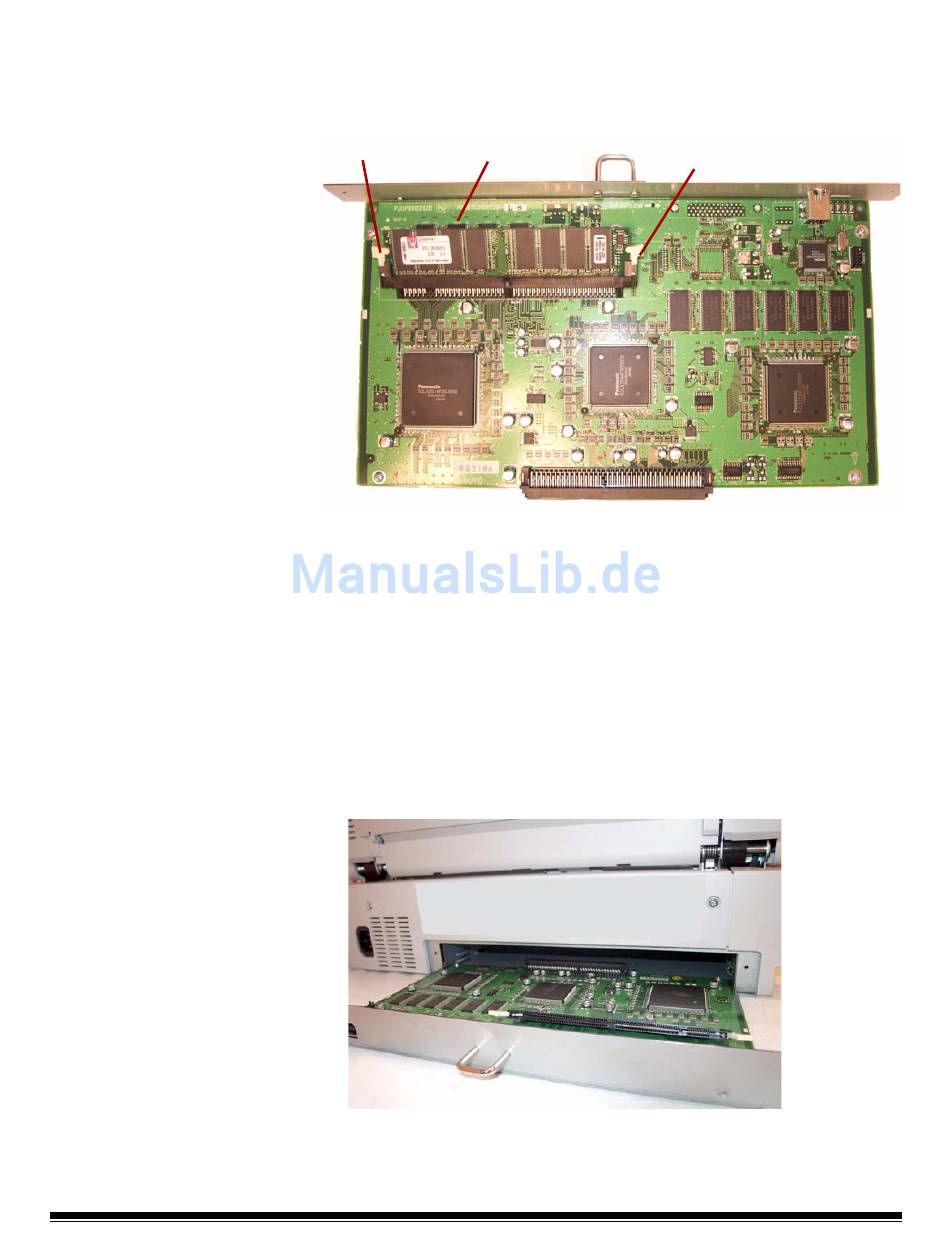

5. Setzen Sie das DIMM-Modul angewinkelt in den Modulsteckplatz
auf der Schnittstellenkarte ein.
6. Drücken Sie auf das Modul, bis es hörbar einrastet und die weißen
Klammern des Steckplatzes das Modul umschließen.
Weiße Klammer Kerbe
7. Achten Sie darauf, dass sich die Kerbe am DIMM-Modul beim
Einsetzen auf der linken Seite befindet. Falls sich die Kerbe nicht an
dieser Stelle befindet, lässt sich das DIMM-Modul nicht
ordnungsgemäß einsetzen.
HINWEIS: Zum Entfernen des DIMM-Moduls ziehen Sie an den
weißen Klammern an beiden Seiten des
Modulsteckplatzes, um das DIMM-Modul zu lösen.
Ziehen Sie anschließend das Modul vorsichtig heraus.
8. Schieben Sie die Schnittstellenkarte entlang der Schienen im
Inneren des Scanners zurück in das Gerät.
9. Drücken Sie die Karte fest hinein, bis sie einrastet.
10. Vergewissern Sie sich, dass die Schnittstellenkarte vollständig
eingesteckt und sicher eingerastet ist und sichern Sie sie
anschließend mit den beiden Halteschrauben.
Weiße Klammer
A-61660_de April 2010
