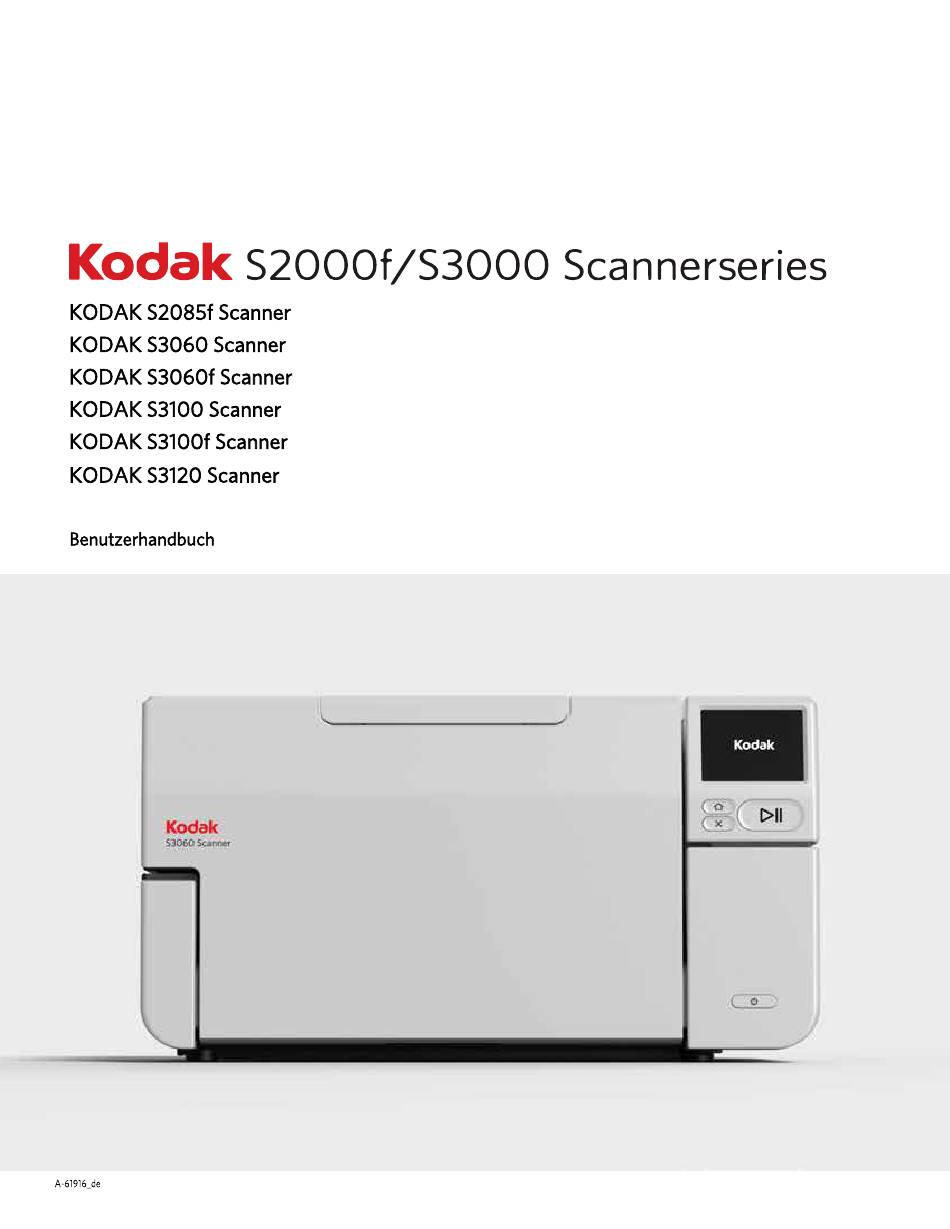

Kodak S2000f Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für S2000f Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kodak S2000f Serie

Inhaltszusammenfassung für Kodak S2000f Serie

  • Seite 2 Drittanbieterlizenzen This software is based in part on the work of the Independent JPEG Group Copyright (C)2009-2013 D. R. Commander. All Rights Reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt ............................i Sicherheit ............................v Vorsichtsmaßnahmen für Benutzer ..................v Warnplaketten ........................vi Akustische Emissionen ......................vi 1 Überblick ............................1 Abbildungen in diesem Handbuch .....................1 Begleitdokumentation .........................1 Zubehör ............................2 Im Lieferumfang enthalten ......................2 Scanner-Komponenten ......................3 Frontansicht ...........................3 Innenansicht ..........................6 Rückansicht ...........................7 Optionales Druckerzubehör: Ansicht der Druckereinheit ............8 2 Installation/Erster Scanvorgang ....................9...
  • Seite 4 Einsicht der Fehleinzugserkennung ..................42 Scanvorgang pausiert ......................43 Dokumentenhandhabung ....................44 Steuerung von Hebeeinrichtung und Papierführung ............45 4 Drucken von Dokumenten ......................47 Verwenden von Kodak Printer Accessory ................47 Technische Daten des Druckers ....................48 Einsetzen/Auswechseln der Tintenpatrone ................49 Ändern der Druckposition ......................51 Problemlösung .........................52 5 Wartung ............................53...
  • Seite 5 Anhang A - Behördliche Bestimmungen ..................71 Umweltinformationen ......................71 Europäische Union ......................71 Angaben zur elektromagnetischen Verträglichkeit ..............74 Anhang B Garantie – nur für USA und Kanada ...............75 A-61916_de August 2019...
  • Seite 6 A-61916_de August 2019...

  • Seite 7: Sicherheit

    Sprays zum Reinigen. Diese verteilen nur den Staub und die Schmutzpartikel im Scanner, was zu Funktionsstörungen des Geräts führen kann. • Sicherheitsdatenblätter (Material Safety Data Sheets, MSDS) für Chemikalien finden Sie auf der Kodak Alaris Website unter: www.alarisworld.com/go/ehs. Für den Zugriff auf die Sicherheitsdatenblätter benötigen Sie die Katalognummer des jeweiligen Produkts.

  • Seite 8: Warnplaketten

    Warnplaketten VORSICHT: Bewegliche Teile, Berührung vermeiden. Akustische Emissionen Maschinenlärminformationsverordnung – 3, GSGV Der arbeitsplatzbezogene Emissionswert beträgt <70 dB(A). A-61916_de August 2019...

  • Seite 9: Überblick

    Die Scanner der Kodak S2000f/S3000 Serie sind Desktop-Duplex- Farbscanner. Folgende Modelle sind verfügbar: • Der Kodak S2085f Scanner scannt bis zu 85 Seiten pro Minute, A4 in Schwarzweiß bei 300 dpi im Hochformat. Der Scanner S2085f verfügt außerdem über ein eingebautes Flachbett, mit dem Sie Ausnahmedokumente bis zu A4 (21 x 29,7 cm) oder 21,6 cm x 27,94 cm (8 ½...

  • Seite 10: Zubehör

    Zubehör Kodak Printer Accessory für die Scanner der S2000f/S3000 Serie — das Printer Accessory bietet eine effektive Möglichkeit, Informationen auf die Rückseite des gescannten Dokuments aufzubringen. Es arbeitet bei voller Scangeschwindigkeit und kann das Datum, die Uhrzeit, eine laufende Nummer und benutzerdefinierten Text drucken. Alle Funktionen des Druckers sind über den ISIS-Treiber oder die TWAIN-Datenquelle zugänglich.

  • Seite 11: Scanner-Komponenten

    Scanner- Komponenten Frontansicht Die folgende Abbildung zeigt den Kodak S3060f Scanner. Beim Kodak S2085f, S3060f und S3100f handelt es sich um Flachbett-Modelle. Wenn Sie einen anderen Kodak-Scanner der S2000f/S3000 Serie haben, haben Sie kein Flachbett. Alle Komponenten sind bei allen Scannermodellen vorhanden, sofern nicht anders angegeben.
  • Seite 12 Einzugsfach (-Hebeeinrichtung) — Nimmt bis zu 300 Dokumente (80 g/ ) auf. Wenn die Dokumente eingelegt und zum Scannen bereit sind, stellt sich die Hebeeinrichtung auf die richtige Höhe für den Einzug ein. Nachdem der Scanvorgang abgeschlossen ist, kehrt die Hebeeinrichtung in die unterste Position zurück.
  • Seite 13 Scanner-Bildschirm — Touchscreen mit farbiger grafischer Darstellung der Scanner-Informationen und Bedienelemente. Über den Bildschirm können Sie auf Kodak Alaris Scananwendungen zugreifen, über die Sie das Scannen direkt über den Scanner initiieren können. Ausgabefachverlängerung — kann geöffnet werden, um Dokumente bis zu 43,2 cm / 17 Zoll aufzunehmen.

  • Seite 14: Innenansicht

    Innenansicht Wenn Sie den Entriegelungshebel der Scannerabdeckung nach vorne ziehen, sind innen folgende Komponenten zu sehen. Ultraschallsensoren — zur Erkennung von Mehrfacheinzügen und Dokumentenschäden. Der intelligente Dokumentenschutz von Alaris hilft, Ihre Dokumente vor Beschädigung zu schützen. Weitere Informationen zu dieser Funktion finden Sie in den Anleitungen zum Scannen. Einzugsmodul —...

  • Seite 15: Rückansicht

    Rückansicht Druckeranschluss — ermöglicht den Anschluss von Kodak Printer Accessory an den Scanner. USB-Port, Typ A — verbindet den Scanner mit einem zusätzlichen Flachbett. USB-Port, Typ B — verbindet den Scanner mit dem PC. Ethernet-Port — verbindet den Scanner mit dem Netzwerk.

  • Seite 16: Optionales Druckerzubehör: Ansicht Der Druckereinheit

    Optionales Die folgende Abbildung zeigt die Bedienungskomponenten des Druckers. Druckerzubehör: Ansicht Installationsanweisungen finden Sie in der Anleitung, die mit Ihrem Kodak Printer Accessory geliefert wurde. der Druckereinheit Druckerkabel — Dieses Kabel wird direkt an den Scanner angeschlossen, um die Verbindung mit dem Drucker herzustellen.

  • Seite 17: Installation/Erster Scanvorgang

    5. Überprüfen Sie den Inhalt des Scanner-Kartons. (siehe Übersicht links in der Installationsanleitung). HINWEIS: Achten Sie beim Aufstellen des Scanners darauf, dass genügend Raum auf der Rückseite des Scanners frei bleibt, wenn Sie die hintere Ausgabe oder das Kodak Printer Accessory verwenden möchten. A-61916_de August 2019...

  • Seite 18: Einrichten Des Scanners

    Einrichten des Scanners Führen Sie die folgenden Schritte der Installationsanleitung aus. 1. Verbinden Sie den passenden Netzsteckeradapter mit dem Netzteil. Schließen Sie das Netzteil zuerst an den Scanner und dann an eine Steckdose an. 2. Schalten Sie das Gerät ein, indem Sie die Einschalttaste auf der Vorderseite des Scanners drücken.

  • Seite 19: Netzwerkeinstellungen Konfigurieren

    HINWEIS: Das Menü mit den Einstellungen kann auch verwendet werden, um einzelne Netzwerk- und Energieeinstellungen zu ändern. • Um durch die verschiedenen Einrichtungsschritte auf dem Scanner-Display zu navigieren, treffen Sie Ihre Auswahl und drücken Sie anschließend auf die rechte Pfeiltaste , um zur nächsten Anzeige/zum nächsten Schritt zu gelangen.

  • Seite 20: Ferritkern Anbringen

    Ferritkern anbringen Wenn Sie ein Ethernet-Kabel verwenden, sollten Sie den mitgelieferten Ferritkern anbringen. Ohne einen ordnungsgemäß angebrachten Ferritkern kann es zu Beeinträchtigungen bei drahtlosen Geräten in der näheren Umgebung kommen. 1. Öffnen Sie den im Lieferumfang enthaltenen Ferritkern. 2. Wickeln Sie das Ethernet-Kabel wie in der Abbildung gezeigt um den Ferritkern.

  • Seite 21: Installation Der Treiber-Software

    - Wenn der Computer das Installationsprogramm nicht automatisch startet, navigieren Sie zu der CD und führen Sie set_up.exe aus. 3. Befolgen Sie die Schritte der Treiber-Software-Installation „Kodak S2000f/ S3000 Scanner“. Führen Sie alle regulären Schritte der Installation durch, sodass Ihr Computer richtig mit dem Scanner verbunden ist und um sicherzustellen, dass der Scanner ordnungsgemäß...

  • Seite 22: Überprüfen Der Scanner-Firmware

    Überprüfen der Befolgen Sie diese Schritte, um zu überprüfen, ob die Firmware Ihres Scanners aktualisiert werden muss. Scanner- 1. So ermitteln Sie die Version der Scanner-Firmware an Ihrem Scanner: Firmware - Stellen Sie sicher, dass Ihr Scanner eingeschaltet und im Bildschirm „Bereit“...

  • Seite 23: Scanner-Firmware Aktualisieren

    Scanner-Firmware Verwenden Sie eine der folgenden Optionen zur Aktualisierung der Firmware Ihres Scanners: aktualisieren • Computer mit installierter Treiber-Software – Verwenden Sie diese Option, wenn bereits Treiber-Software auf dem Computer installiert ist und dieser mit dem Scanner verbunden ist/darauf zugreifen kann. •...

  • Seite 24: Passende Alaris Scansoftware

    5. Ermitteln der Netzwerk-IP-Adresse des Scanners: - Scrollen Sie nach unten zur IP-Adresse. (Notieren Sie sich die IP-Adresse, sie wird im nächsten Schritt benötigt) - Drücken Sie die Taste , um das Menü mit den Informationen zu verlassen. 6. Öffnen Sie einen Webbrowser auf dem Computer und führen Sie innerhalb des Webbrowsers folgende Schritte aus: - Geben Sie die Netzwerk-IP-Adresse des Scanners ein, um zur internen Website des Scanners zu gelangen.
  • Seite 25 Scananforderungen an. (Siehe „Einstellen des Einzugsfachs für die Dokumentenlänge“ auf Seite 21.) 4. Wählen Sie Ihre Scananwendung aus. Im Lieferumfang des Scanners sind die Smart Touch-Funktionalität und Kodak Capture Pro LE enthalten. Weitere Informationen erhalten Sie unter “Passende Alaris Scansoftware” auf Seite 16.
  • Seite 26 • Gerissene, beschädigte oder zerknitterte Seiten können problemlos durch den Scanner transportiert werden. Allerdings ist kein Scanner in der Lage, Papier mit jeder nur denkbaren Beschädigung zu transportieren. Wenn Sie sich nicht sicher sind, ob sich ein bestimmtes Dokument einwandfrei durch den Scanner transportieren lässt, können Sie das Flachbett nutzen oder das Dokument in eine durchsichtige Schutzhülle legen und die hintere Dokumentenausgabe verwenden.

  • Seite 27: Stromsparmodus Und Ausschalten Des Scanners

    Stromsparmodus Energiesparmodus: Nach 15 Minuten Inaktivität versetzt sich der Scanner standardmäßig automatisch in den Energiesparmodus. und Ausschalten des Um den Scanner aus dem Stromsparmodus zu aktivieren, führen Sie einen Scanners der folgenden Schritte aus: • drücken Sie die Home-Taste • drücken Sie die Taste Starten/Fortsetzen oder •...
  • Seite 28 A-61916_de August 2019...

  • Seite 29: Scanner-Einstellungen

    3 Scanner-Einstellungen Einstellen des Sie können das Einzugsfach an Ihre Scananforderungen anpassen. Einzugsfachs • Anpassen der Seitenführungen — Die Seitenführungen können entsprechend der Dokumentengröße nach innen oder außen angepasst werden. Wenn Sie die Seitenführungen einstellen, legen Sie Ihre Hände auf die Unterseite der Seitenführungen, über die Schlitze des Einzugsfachs, um die Führungen nach innen oder außen zu schieben.

  • Seite 30: Einstellen Des Ausgabefachs

    - Dokumentenlänge über 43,2 cm / 17 Zoll — Wenn Sie Dokumente scannen möchten, die länger als 43,2 cm / 17 Zoll sind, muss der Scannertreiber entsprechend eingestellt werden. Stellen Sie sicher, dass der Wert unter Maximum Length (Maximallänge) auf der Registerkarte „Device-General“...
  • Seite 31 • Einstellen der Seitenführungen — Stellen Sie die Position der Seitenführungen im Ausgabefach entsprechend der Position der Seitenführungen des Einzugsfachs ein. • Einstellen des Dokumentenstoppers — Ziehen Sie den Stopper des Ausgabefachs so weit heraus, dass der Abstand etwas größer ist als das längste zu scannende Dokument.
  • Seite 32 • Einstellen des Ausgabefachs für die Dokumentenlänge - Öffnen Sie die Verlängerung des Ausgabefachs, um Platz für längere Dokumente zu haben. - Heben Sie bei verlängertem Ausgabefach das Ausgabefach an, um die Lasche für die Höheneinstellung einzurasten. Diese Position ermöglicht einen einheitlicheren Stapel von Dokumenten.

  • Seite 33: Ausgabeführung Anbringen

    Ausgabeführung Der Scanner wird mit benutzerdefinierter Ausgabeführung sowie Halterungen geliefert. Die Ausgabeführung hilft dabei, die Dokumente auszurichten, wenn anbringen diese im Ausgabefach abgelegt werden. Es sind mehrere Größen der Ausgabeführung enthalten. Bringen Sie je nach dem zu scannenden Dokumentensatz eine der Ausgabeführungen an, die Ihren Anforderungen entsprechen.

  • Seite 34: Flachbett-Scannen (Nur S2085F, S3060F, S3100F Scanner)

    Flachbett-Scannen Das Flachbett kann zum Scannen von Ausnahmedokumenten, Aktenordnern, Büchern, Zeitschriften, Pässen und mehr verwendet werden. (nur S2085f, S3060f, S3100f Scanner 1. Öffnen Sie die Abdeckung des Flachbett (siehe “Zum Öffnen des Flachbetts hier greifen“ auf Seite 3). 2. Legen Sie das Dokument mit der Vorderseite nach unten auf die Glasauflage.
  • Seite 35 5. Starten Sie den Scan durch Auswahl einer Scan-Aktivität über den Touchscreen des Scanners (siehe “Bereitschaft mit Profilen” auf Seite 41) oder über Ihre Scan-Anwendung. HINWEISE: • Wenn Sie vom Flachbett aus scannen, vergewissern Sie sich, dass sich keine Dokumente im Einzugsfach des Scanners befinden. •...

  • Seite 36: Verwenden Der Hinteren Dokumentenausgabe

    HINWEIS: Wenn der Hintergrund abgenutzt oder beschädigt wird, kann er ersetzt werden. (Siehe Seite 64 für einen Link zu verfügbarem Zubehör und Verbrauchsmaterial. Siehe „Austauschen des Flachbetthintergrunds“ auf Seite 64 für eine Anleitung zum Austauschvorgang.) Verwenden der Dokumente mit besonderen Anforderungen (z. B. dünne Dokumente, Versandtaschen usw.) können über die hintere Dokumentenausgabe hinteren ausgegeben werden.

  • Seite 37: Verwendung Des Scanner-Touchscreens

    Verwendung des Scanner- Touchscreens Statusbereich Der Touchscreen des Scanners zeigt den aktuellen Zustand des Scanners an. 1 - Dokumentanzahl 2 - Anzeige Papier vorhanden, (wenn kein Papier erkannt wird, wird dieses Symbol angezeigt.) 3 - Der Scanner ist via USB an einen Computer angeschlossen. 4 - Der Scanner ist an ein verkabeltes Netzwerk angeschlossen.
  • Seite 38 Das Symbol neben einer Menüoption bedeutet, dass Sie wählen können, ob die Option aktiviert oder deaktiviert sein soll. Das farbige Symbol bedeutet „ein“ und das graue Symbol bedeutet „aus“. Ein Häkchen bedeutet, dass die Option ausgewählt wurde: Wenn mehr Optionen verfügbar sind, als auf dem Bildschirm angezeigt werden können, wird ein Scrollbalken angezeigt: A-61916_de August 2019...
  • Seite 39 Wenn das Symbol des abgenutzten Reifens oben auf dem Touchscreen des Scanners erscheint, ist es an der Zeit, den Scanner zu reinigen oder Verbrauchsmaterial (Rollen, Rollengummis, etc.) auszutauschen, siehe “Wartung” auf Seite 32. Dieses Symbol erscheint nur, wenn einer der Wartungszähler abgelaufen ist. A-61916_de August 2019...

  • Seite 40: Bildschirm „Einstellungen

    Bildschirm Der Einstellungsbildschirm ist der Ausgangspunkt für die Konfiguration des Scanners. Um den Einstellungsbildschirm aufzurufen, berühren Sie die Menü- „Einstellungen“ Taste (siehe „Die Menü-Taste“ auf Seite 29) und wählen Sie Einstellungen. Von hier aus kann der Benutzer Scannerinformationen sammeln, Kalibrierungen durchführen, Wartungsarbeiten verfolgen und Scannerereignisse anzeigen, die während des aktuellen Einschaltzyklus aufgetreten sind.

  • Seite 41: Netzwerk

    Jedes Element im Menü des Zählers zeigt die Anzahl der Scans seit der letzten Reinigung oder dem letzten Austausch sowie die maximal empfohlene Anzahl von Scans vor der nächsten Reinigung oder dem nächsten Austausch an. Im obigen Beispiel wurden seit dem letzten Austausch des Einzugsmoduls 124 Scans durchgeführt;...

  • Seite 42: Diagnose

    Wenn Sie verkabelte Netzwerke verwenden, können Sie zwischen automatischer und manueller Netzwerkadresskonfiguration wählen. Bei automatischer Einstellung weist das Netzwerk dem Scanner eine IP- Adresse zu. So verbinden Sie Ihren Scanner mit einer statischen IP-Adresse: 1. Wählen Sie „manuell“. 2. Wählen Sie „Einstellungen“ aus. 3.
  • Seite 43 Sie durch den technischen Support dazu aufgefordert werden. - Änderungen - Diese Option ist nur zu Service-Zwecken verfügbar. Verwenden Sie diese Option nur, wenn Sie von qualifizierten Kundendienstmitarbeitern von Kodak Alaris dazu aufgefordert werden. A-61916_de August 2019...

  • Seite 44: Easy Setup

    Easy Setup Kodak Alaris bietet eine einfach zu bedienende Alternative zur Konfiguration der Netzwerkeinstellungen des Scanners. Der Scanner-Bediener kann ein EasySetup-Dokument scannen und die Netzwerkeinstellungen werden automatisch konfiguriert. Beschaffen Sie sich ein EasySetup-Dokument. 1. Wählen Sie auf dem Bildschirm „Einstellungen“ EasySetup aus.

  • Seite 45: Power (Stromversorgung)

    Power (Stromversorgung) Die Einstellungen für den Stromsparmodus (Anzahl der Minuten, die der Scanner im Leerlauf ist, bevor der Stromsparmodus aktiviert wird) und das Ausschalten (Anzahl der Minuten, die der Scanner im Leerlauf ist, bevor der Strom abgeschaltet wird) sind einstellbar. Wählen Sie Energie, um die Einstellungen anzupassen.

  • Seite 46: Sprache

    Sprache Unter „Sprache“ können Sie die Sprache für den Scanner-Touchscreen auswählen oder ändern. Hebeeinrichtung Wählen Sie die Option „Hebeeinrichtung", um den automatischen Einzugshebeeinrichtung zu aktivieren/deaktivieren. Bei der Einstellung "Automatisch" fährt die Hebeeinrichtung in die höchste Position, sobald die Dokumente in eine leere Hebeeinrichtung eingelegt werden. Anpassung des Verwenden Sie diese Funktion, um einzustellen, wie lange die Einzugwalzen Papiereinzugs...

  • Seite 47: Geschwindigkeit

    3. Wählen Sie die Option, die am besten zu der Art des zu scannenden Dokuments passt. 4. Wenn Sie -1, -2, -3 oder -4 wählen, stellen Sie die Scannergeschwindigkeit auf Höchste Geschwindigkeit ein, siehe “Geschwindigkeit” auf Seite 39. Geschwindigkeit Verwenden Sie diese Funktion „Geschwindigkeit“, um die Geschwindigkeit des Scanners und die Auflösung der gescannten Dokumente einzustellen.

  • Seite 48: Teilen

    Teilen Verwenden Sie diese Funktion, um die gemeinsame Nutzung des Scanners durch mehrere PCs zu ermöglichen. - Einzelner PC (Standard) - beschränkt den Netzwerkzugriff auf den Scanner auf einen einzelnen PC. - Mehrere PCs - Ermöglicht die gemeinsame Nutzung des Scanners durch mehrere PCs.

  • Seite 49: Bereitschaftszustand

    Wenn der Freigabemodus des Scanners auf Einzel-PC eingestellt ist, wird dieser Bildschirm nicht angezeigt. Bereitschaft mit Profilen Sobald Aktivitäten durch eine Kodak-Alaris-Scananwendung am Scanner registriert werden, können Scanaktivitäten am Scanner ausgelöst werden. Wenn der Freigabemodus des Scanners als Einzel-PC konfiguriert ist, wird dies der erste Bildschirm sein, der angezeigt wird.

  • Seite 50: Während Des Scanvorgangs

    Während des Während des Scanvorgangs zählt das Display des Scanners die Anzahl der bisher gescannten Dokumente. Scanvorgangs Die Scanneranzeige meldet, wenn der Scanvorgang abgeschlossen ist. Es wird die Gesamtanzahl der gescannten Dokumente angezeigt. Einsicht der Bei einem Fehleinzug wird mehr als eine Seite zur selben Zeit durch den Fehleinzugserkennung Scanbereich transportiert.

  • Seite 51: Scanvorgang Pausiert

    Scanvorgang pausiert Sie können den Scanvorgang jederzeit durch Drücken der -Taste unterbrechen. Die Scanneranzeige meldet, dass der Scanvorgang pausiert ist. Setzen Sie den Scanvorgang durch Berühren der -Schaltfläche fort. A-61916_de August 2019...

  • Seite 52: Dokumentenhandhabung

    Dokumentenhandhabung Die Einstellung zur Dokumentenhandhabung legt fest, wie die Seiten durch den Scanner transportiert werden. Sie legt fest, wie Seiten zugeführt, wie schnell sie durch den Scanner transportiert und wie sie in das Ausgabefach ausgegeben werden. Eine Option zur verbesserten Handhabung kann die Stapelung der ausgegebenen Seiten verbessern.

  • Seite 53: Steuerung Von Hebeeinrichtung Und Papierführung

    Steuerung von Wenn diese Steuerelemente nicht sichtbar sind, weil der Bildschirm „Bereit mit Hebeeinrichtung und Profilen“ angezeigt wird, können sie über das Menü aufgerufen werden. Papierführung Berühren Sie die Menü-Taste • Niedrige Hebeeinrichtung - berühren Sie diese Option, um die Hebeeinrichtung (Einzugsfach) auf die 300-Blatt-Position abzusenken.
  • Seite 54 A-61916_de August 2019...

  • Seite 55: Drucken Von Dokumenten

    Dieser Abschnitt enthält Informationen zur Verwendung des Kodak Printer Accessory für die Scanner der Serie S2000f/S3000. Um die Druckoption Kodak Printer verwenden zu können, müssen Sie das Printer Accessory von Kodak Accessory erworben und installiert haben. HINWEIS:Anweisungen zur Installation sind im Printer Accessory enthalten.

  • Seite 56: Technische Daten Des Druckers

    Technische Daten Weitere Informationen über folgende technischen Daten finden Sie im Scanner-Setup-Handbuch für die TWAIN-Datenquelle oder den ISIS-Treiber. des Druckers Merkmal Beschreibung Maximale Zeilenanzahl Maximale Zeichenanzahl 40 (einschließlich Leerzeichen) Druckpositionen (horizontal) 11 manuell eingestellt HINWEIS: Sie müssen die Druckpositionsschraube für 11 Positionen entfernen, sonst stehen nur 9 Positionen zur Verfügung.

  • Seite 57: Einsetzen/Auswechseln Der Tintenpatrone

    Einsetzen/ VORSICHT: Justieren oder warten Sie den Drucker nicht während des Scannens. Auswechseln der Tintenpatrone Vor der Verwendung des Druckers müssen Sie die Tintenpatrone einsetzen. Bestellinformationen finden Sie unter “Zubehör und Verbrauchsmaterialien” auf Seite 64. Nach dem ersten Einsetzen müssen Sie die Tintenpatrone in folgenden Fällen auswechseln: •...
  • Seite 58 4. Setzen Sie die Tintenpatrone, wie in der Abbildung dargestellt, ein und las- sen sie einrasten. 5. Drücken Sie die grüne Entriegelungslasche und drehen Sie den Drucker- träger in die Position "Drucken". 6. Schieben Sie den Druckerhalter in die gewünschte Druckposition. Siehe “Ändern der Druckposition”...

  • Seite 59: Ändern Der Druckposition

    Ändern der Sie müssen die Druckpositionsschraube entfernen, wenn Sie 11 Druckpositionen verwenden möchten. Wenn Sie die Schraube an ihrem Ort Druckposition lassen, stehen nur 9 Druckpositionen zur Verfügung. Die horizontale Druckposition muss manuell geändert werden. 1. Öffnen Sie die Druckerklappe. 2.

  • Seite 60: Problemlösung

    Problemlösung In der nachfolgenden Liste finden Sie mögliche Lösungen für Fehler, die bei der Verwendung des Druckers auftreten können. Problem Mögliche Lösung • Stellen Sie sicher, dass die Tintenpatrone nicht leer ist. Druckqualität ist schlecht oder uneinheitlich • Stellen Sie sicher, dass die Tintenpatrone ordnungsgemäß eingesetzt ist.

  • Seite 61: Wartung

    Kodak S2085f/S3060/S3060f/S3100/S3100f/S3120 Scanner gewährleistet eine jahrelange störungsfreie Nutzung. Scanner-Verbrauchsmaterialien (Transportringe, Vortrenn-Pads usw.) und Reinigungsmittel erhalten Sie von Kodak Alaris (siehe “Zubehör und Verbrauchsmaterialien” auf Seite 64) Verbrauchsmaterialien werden im Set verkauft. Die Kits enthalten die richtige Anzahl an Transportringen, Rollengummis und Vortrenn-Pads, so dass Sie sie problemlos in den empfohlenen Intervallen austauschen können.

  • Seite 62: Öffnen Der Scannerabdeckung

    Öffnen der 1. Schalten Sie den Scanner aus. Scannerabdeckung 2. Entfernen Sie etwaige Dokumente aus dem Einzugsfach, Ausgabefach und dem Transport. 3. Ziehen Sie den Entriegelungshebel der Scannerabdeckung nach vorne. Die Scannerabdeckung öffnet sich etwas. Öffnen Sie die obere Abdeckung vollständig, um Zugang zu den inneren Komponenten zu erhalten.

  • Seite 63: Reinigung

    • Verwenden Sie keine Druckluft. Bei Verwendung von Druckluft kann Staub in das Imaging-System des Scanners gelangen und sich in Bereichen ablagern, die zu Bildqualitätsproblemen führen und nicht ohne Kodak Alaris Service-Personal gereinigt werden können. • Verwenden Sie keine entzündlichen Aeorosole in der unmittelbaren Umgebung des Scanners.

  • Seite 64: Reinigen Der Walzen

    Reinigen der Walzen Die Rollenreinigung umfasst alle Rollen im Transportbereich, die Transportringe der Trennrolle und die Transportringe des Einzugsmoduls. 1. Schalten Sie den Scanner aus und öffnen Sie die Scannerabdeckung. 2. Drehen Sie die Walzen manuell und reinigen Sie sie mit Hilfe eines Reinigungspads für Walzen.

  • Seite 65: Reinigung Der Rollengummis Des Einzugsmoduls

    7. Überprüfen Sie die Rollengummis. Wenn die Rollengummis abgenutzt oder beschädigt aussehen, tauschen Sie die Rollengummis oder die Trennrolle aus. Siehe “Austauschen von Komponenten” auf Seite 60. 8. Setzen Sie die Separator-Rolle so wieder ein, dass der Mittelsteg des Halters im Freiraum zwischen den beiden Rollen sitzt. 9.

  • Seite 66: Reinigen Des Cis-Imagers

    Reinigen des An der Glasauflage des Flachbetts können Fingerabdrücke und Staubpartikel zurückbleiben. Verwenden Sie Antistatiktücher oder Brillianize Detailer Wipes Flachbettglases für Kodak Scanner, um die Glasauflage zu reinigen. (nur bei den Scannern S2085f/S3060f/S3100f) 1. Öffnen Sie die Abdeckung des Flachbetts.

  • Seite 67: Verwenden Eines Transport-Reinigungsblatts

    3. Wischen Sie die Glasauflage mit einem Brillianize Detailer Wipe (Schritt 2) oder einem Antistatiktuch ab. 4. Schließen Sie die Abdeckung des Flachbetts. WICHTIG: Sprühen oder gießen Sie keine Reinigungsflüssigkeiten auf die Glasauflage des Flachbetts, da diese Flüssigkeiten unter das Glas sickern und zu Beschädigungen führen können. Verwenden eines Der Transportweg sollte mehrmals mit einem Transport-Reinigungsblatt Transport-Reinigungsblatts...

  • Seite 68: Austauschen Von Komponenten

    Austauschen von Richtlinien zum häufigen Auswechseln des Einzugsmoduls, der Einzugsrollen, der Andruckrollen, des Trennrollenmoduls, der Trennrollen und der Vorabtrennpads Komponenten finden Sie auf der Support-Seite Ihres Scanners sowie per Klick auf "Zubehör". www.AlarisWorld.com/go/IMsupport Auswechseln des 1. Öffnen Sie die Scannerabdeckung. Einzugsmoduls oder seiner 2.
  • Seite 69 7. Montieren Sie die neuen Transportringe, indem Sie diese vorsichtig auf die Antriebsstange ziehen. Die Ausrichtung ist beim Einsetzen der Rollengummis nicht wichtig. HINWEIS: Achten Sie beim Wechseln der Ringe darauf, die größeren Ringe auf den längeren Schaft und die kleineren Ringe auf den kürzeren Schaft zu packen.

  • Seite 70: Austauschen Der Separator-Rolle

    Austauschen der 1. Öffnen Sie die Scannerabdeckung. Separator-Rolle 2. Entfernen Sie das Vortrenn-Pad, indem Sie es anheben und herausnehmen. Danach können Sie die Separator-Rolle entnehmen. 3. Bauen Sie die neue Separator-Rolle ein. Achten Sie darauf, dass der Mittelsteg des Halters im Freiraum zwischen den beiden Rollen sitzt. 4.

  • Seite 71: Austauschen Des Vortrenn-Pads

    HINWEIS: Es wird empfohlen, das Vortrenn-Pad bei jedem Wechsel der Separator-Rolle oder der Trennringe zu erneuern. 7. Schließen Sie die Scannerabdeckung. Austauschen des Vortrenn- Tauschen Sie das Vortrenn-Pad, wenn die Häufigkeit mehrfach eingezogener Pads Dokumente zunimmt. 1. Öffnen Sie die Scannerabdeckung. 2.

  • Seite 72: Austauschen Des Flachbetthintergrunds (Nur Für S2085F/S3060F/S3100F Scanners)

    Austauschen des Ersetzen Sie den Flachbetthintergrund, wenn er beschädigt oder stark Flachbetthintergrunds verschmutzt ist. Wenn Sie Probleme beim Zuschneiden haben, untersuchen Sie den Hintergrund und ersetzen Sie ihn gegebenenfalls. (Nur für S2085f/S3060f/S3100f Scanners) HINWEIS: Behandeln Sie den Flachbetthintergrund beim Austausch mit Sorgfalt. 1.

  • Seite 73: Fehlerbehebung

    6 Fehlerbehebung Scanner-Fehler-Anzeigen Eine blinkende Einschalttaste zeigt einen Scannerfehler oder Warnzustand an, der auf dem Scannerbildschirm angezeigt wird. Eine gelbe Warnung erfordert Ihre Aufmerksamkeit, z. B. bei offener Scannerabdeckung. Eine rote Warnung ist ein schwerwiegender Fehler. Wenn Sie das Problem nicht beheben können, indem Sie die folgende Anweisung auf dem Scanner-Display befolgen, müssen Sie ggf.

  • Seite 74: Selbsthilfe Bei Problemen

    Selbsthilfe bei Verwenden Sie die folgende Tabelle als Leitfaden für mögliche Lösungen von Problemen, die bei der Verwendung des Kodak S2085f/S3060/S3060f/S3100/ Problemen S3100f/S3120 Scanners auftreten können. Problem Mögliche Lösung Dokumente verursachen einen Vergewissern Sie sich, dass: Papierstau oder es werden mehrere •...
  • Seite 75 Wenn das Problem behoben ist, beziehen Sie sich auf die Dokumentation der Antivirus- oder Security Suite-Software, hinsichtlich der Nutzung von Ausnahmen und Ausschlüssen, und fügen Sie die Kodak-Ordner hinzu. • Einige Bildverarbeitungsfunktionen verringern die Scannergeschwindigkeit. • Die Auflösungseinstellung (dpi) ist möglicherweise zu hoch eingestellt.
  • Seite 76 Problem Mögliche Lösung Es werden mehrere Dokumente Vergewissern Sie sich, dass: gleichzeitig eingezogen • die Einzugskanten aller gestapelten Dokumente zentriert im Dokumenteneinzug liegen, so dass jedes Dokument von den Einzugsrollen berührt wird. • das Einzugsmodul und die Trennrolle sauber und nicht verschlissen sind.
  • Seite 77 Problem Mögliche Lösung Scanner zeigt keine Mehrfacheinzüge Kalibrierung bei Mehrfacheinzug durchführen Drücken Sie im an oder zeigt wiederholte falsche Bereitschaftsbildschirm des Scanners die -Taste, um das Mehrfacheinzüge Einstellungsmenü anzuzeigen. • Drücken Sie die Option Diagnose. • Wählen Sie die Option Kalibrierung bei Mehrfacheinzug: •...

  • Seite 78: Aktualisierung Der Software

    Aktualisierung der Kodak Alaris aktualisiert häufig Treiber und Firmware, um Probleme zu beheben und neue Funktionen hinzuzufügen. Wenn wiederholt Software Fehlermeldungen auftreten, sollten Sie zunächst auf den neuesten Treiber aktualisieren, bevor Sie sich an den Kundendienst wenden. Gehen Sie zu: , wählen Sie S2000f/...

  • Seite 79: Anhang A - Behördliche Bestimmungen

    Handhabung gelten; besuchen Sie www.dtsc.ca.gov/hazardous Abfall/Perchlorat. • Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor. Halten Sie sich an die lokalen Vorschriften oder wenden Sie sich an Kodak Alaris, wenn Sie weitere Informationen benötigen.
  • Seite 80 Produktinformationstabelle - Kodak Scanner S2085f/S3060/S3060f/S3100/ S3100f/S3120 有毒有害物质或元素名称及含量标识表 Table of hazardous substances’ name and concentration 有毒有害物质或元素 hazardous substances’ name 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 Component name (Pb) (Hg) (Cd) (Cr6+) (PBB) (PBDE) 适配器 (AC Adapter) 电路板 Circuit Board O: 该有毒有害物质在该部件所有均质材料中的含量均在 S J/T 11363-2006 规定的限量要求以下。...
  • Seite 81 Taiwan: 設備名稱：掃描器　　　 型號（型式）： Kodak S2085f Scanner / Kodak S3060 Scanner / Equipment name Type designation (Type) Kodak S3060f Scanner / Kodak S3100 Scanner / Kodak S3100f Scanner / Kodak S3120 Scanner 限⽤物質及其化學符號 單元 Restricted substances and their chemical symbols Unit 鉛...

  • Seite 82: Angaben Zur Elektromagnetischen Verträglichkeit

    備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限⽤物質之百分比含量超出百分比含量基準值。 Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition. 備考2.〝○〞係指該項限⽤物質之百分比含量未超出百分比含量基準值。 Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence. 備考3.〝...

  • Seite 83: Anhang B Garantie - Nur Für Usa Und Kanada

    Ausschlussbedingungen eintritt. www.AlarisWorld.com/go/imsupport Kodak Alaris leistet für Produkte, die in anderen Ländern als den USA und Kanada gekauft wurden, in den USA und Kanada keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden.

  • Seite 84: Rücksendung

    Kodak Alaris’ Response Center: (800) 822-1414 Das Response Center ist von Montag bis Freitag (außer an Feiertagen bei Kodak Alaris) von 8:00 bis 17:00 Uhr Ortszeit verfügbar. Halten Sie bei Ihrem Anruf die Modell-, Teile- und Seriennummer des Alaris Scanners sowie den Kaufnachweis bereit.

  • Seite 85: Bring-In-Reparaturservice

    Mindestspezifikationen des aktuellen Produkts, ist aber möglicherweise nicht das genaue Fabrikat und Modell. Das Ersatzprodukt kann ein überholtes Gerät sein. Wenn eine AUR-Support erforderlich ist, sendet Kodak Alaris das Ersatzgerät an den Standort des Kunden, wobei der Transport im Voraus bezahlt wird. Bei der Lieferung eines Ersatzgerätes muss der Kunde alle Optionen und Zubehörteile (einschließlich Netzkabel, Dokumentation usw.), die nicht unter die beschränkte Garantie fallen,...
  • Seite 86 Kontaktaufnahme mit Kodak Alaris Weitere Informationen zu Alaris Scannern: Website: www.AlarisWorld.com/go/IM Telefonische Unterstützung in den USA: Telefonische Unterstützung ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 5:00 bis 17:00 Uhr Ortszeit verfügbar. Telefon: (800) 822-1414 Technische Dokumentation und Antworten auf häufig gestellte Fragen – rund um die Uhr: Website: www.AlarisWorld.com/go/IM...
  • Seite 88 Alle Marken und Markennamen sind Eigentum ihrer jeweiligen Inhaber. Die Marke Kodak und das Logo von Kodak werden unter Lizenz von der Eastman Kodak Company verwendet. © 2019 Kodak Alaris Inc. TM/MC/MR: Alaris...
