Kodak Trūper 3610 Bedienungshandbuch

Farbscanner
Vorschau ausblenden Andere Handbücher für Trūper 3610:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

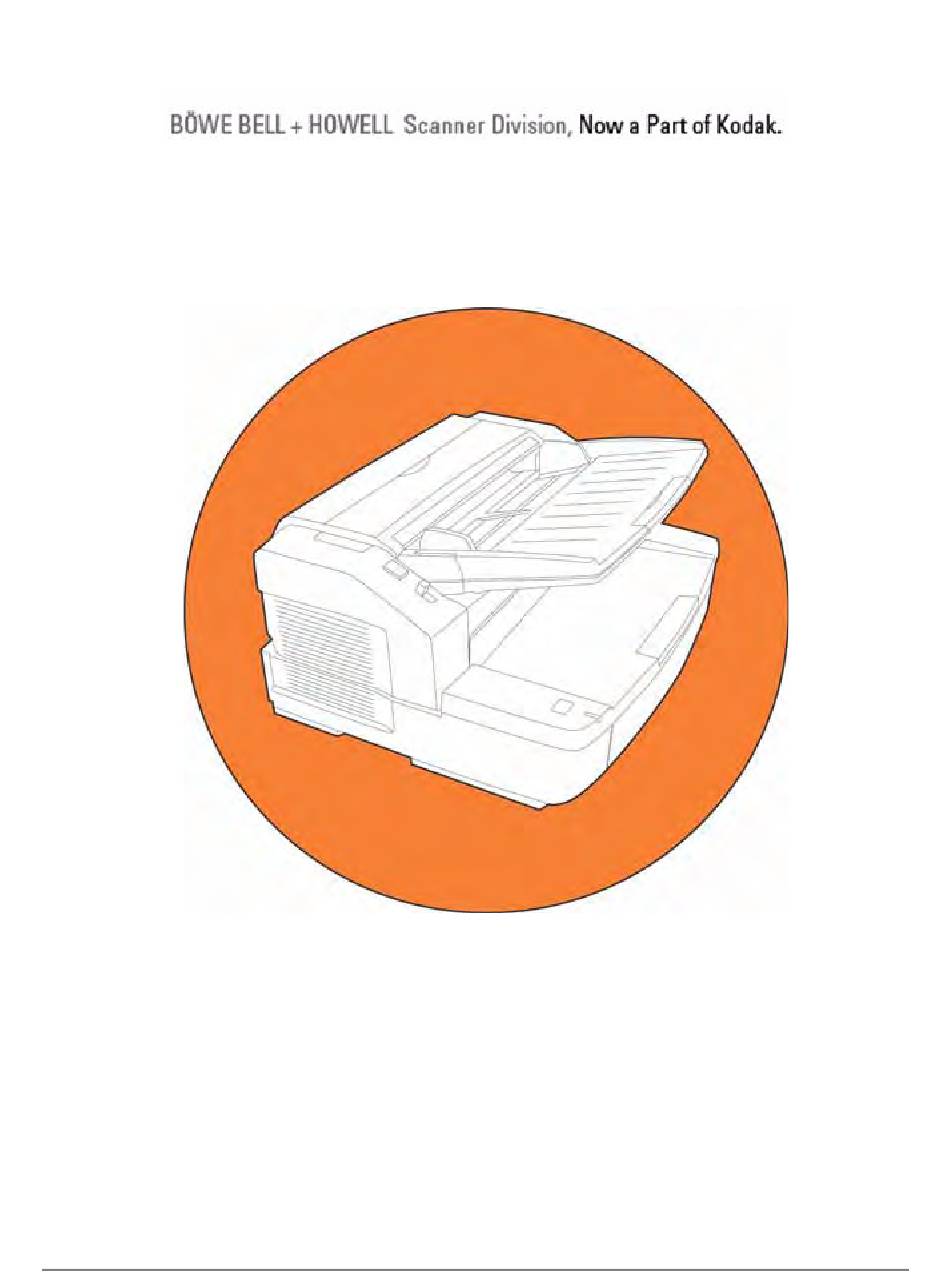

Trūper-Bedienungshandbuch
Trūper 3610
Farbscanner
Teilenummer S009004 Rev A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kodak Trūper 3610

Inhaltszusammenfassung für Kodak Trūper 3610

  • Seite 1 Trūper-Bedienungshandbuch Trūper 3610 Farbscanner Teilenummer S009004 Rev A...

  • Seite 2: Haftungsausschluss

    Weise – vervielfältigt, vertrieben, geändert, angezeigt, übertragen, in einem System zum Informationsabruf gespeichert oder in eine beliebige Fremdsprache oder Computersprache übersetzt werden. BÖWE BELL + HOWELL Scanners Division, Now a Part of Kodak Eastman Kodak Company 343 State Street...

  • Seite 3: Anerkennung Der Warenzeichen

    Trūper™ ist ein eingetragenes Warenzeichen von Bowe Bell + Howell Scanners, L.L.C. Alle anderen, in diesem Dokument genannten Produktnamen und Logos sind Eigentum ihrer jeweiligen Unternehmen. Website: www.kodak.com/go/docimaging © 2010 Bowe Bell + Howell Scanners, L.L.C 3 von 149 www.kodak.com/go/docimaging...

  • Seite 4: Inhaltsverzeichnis

    Einstellung manueller Scannereinzug ........67 4 von 149 www.kodak.com/go/docimaging...
  • Seite 5 Fehlercodes des Benutzer-Dienstprogramms ....... . . 107 5 von 149 www.kodak.com/go/docimaging...
  • Seite 6 Index ............. . . 144 Eingeschränkte Nutzungslizenzvereinbarung für Benutzer-Dienstprogramm ..148 6 von 149 www.kodak.com/go/docimaging...

  • Seite 7: Federal Communications Commission Requirements

    NETZKABEL ODER MIT EINEM NETZKABEL BETRIEBEN WERDEN, DAS VON EINEM ZERTIFIZIERTEN UNTERNEHMEN FÜR ELEKTROANLAGEN ZUGELASSEN WURDE. Als ENERGY STAR-Partner garantiert Böwe Bell + Howell Scanners, L.L.C., dass dieses Produkt den ENERGY STAR-Richtlinien für geringen Stromverbrauch entspricht. 7 von 149 www.kodak.com/go/docimaging...
  • Seite 8 8 von 149 www.kodak.com/go/docimaging...

  • Seite 9: Vielen Dank

    Ort zum Nachschlagen auf. (Anweisungen zur Handhabung der CD-ROM finden Sie unter „Handhabung der CD-ROM“ auf Seite 22.) Die folgenden Symbole werden in dem Handbuch als Warnung für wichtige Sicherheits- und Vorsichtsmaßnahmen und für zusätzliche Betriebsinformationen verwendet: 9 von 149 www.kodak.com/go/docimaging...
  • Seite 10 Mit dem Verbotssymbol werden Sie vor Maßnahmen gewarnt, die zu Ihrer eigenen Sicherheit und zur Verlängerung der Lebensdauer des Scanners und seiner Komponenten vermieden werden sollten. In Hinweisen sind Zusatzinformationen zur den Funktionen und zur Verwendung des Scanners sowie Tipps für den effizienten Einsatz des Scanners zu finden. 10 von 149 www.kodak.com/go/docimaging...

  • Seite 11: Spezifikationen

    3. The ADF support sheets of paper up to 100 in. (2540 mm) in length. For scanning paper longer than 14 in. (356 mm) legal size, a resolution of less than 300 dpi and single sheet feeding is recommended. 11 von 149 www.kodak.com/go/docimaging...
  • Seite 12 Kofax VCDemo, Kofax Scan Demo Software Verbrauchsmaterial Siehe „Liste der Verbrauchsmaterialien und des Zubehörs“ (optional) auf Seite 14 Imprinter (optional) Pre-Scan, Frontpage Anzahl Zeichen VCDemo 62 Zeichen Die Anzahl der Zeichen schwankt je nach Scanner- anwendung. 12 von 149 www.kodak.com/go/docimaging...

  • Seite 13: Verbesserte Funktionen

    Double Feed Recovery – Diese Funktion erkennt den Doppeleinzug von Dokumenten und ermöglicht es dem Bediener die falsch eingezogenen Dokumente zu korrigieren, ohne dazu die Scananwendung zu stoppen. Ohne die Double Feed Recovery-Funktion muss der Bediener des Scanners möglicherweise einen gesamten Stapel erneut scannen. 13 von 149 www.kodak.com/go/docimaging...

  • Seite 14: Liste Der Verbrauchsmaterialien Und Des Zubehörs

    Bitte beachten Sie die folgenden Empfehlungen und Richtlinien: • Schließen Sie den Scanner nicht an einen USB-Hub an. Der Betrieb des Scanners über eine Hub-Verbindung kann nicht gewährleistet werden. • Ein freier Festplattenspeicher von einem GB oder mehr ist erforderlich. 14 von 149 www.kodak.com/go/docimaging...
  • Seite 15 • Die Scangeschwindigkeit schwankt in Abhängigkeit vom Computerspeicher, dem CPU- Betriebssystem und der verwendeten Software zum Scannen oder zum Dokumenten- management. Weitere Systemanforderungen sind dem Bedienungshandbuch für Ihre Software zum Scannen oder zum Dokumentenmanagement zu entnehmen. 15 von 149 www.kodak.com/go/docimaging...

  • Seite 16: Komponentenbezeichnungen

    Komponentenbezeichnungen Dokumenten- führung Einzugsfach Einzug ADF-Tür Einzugsfach- verlängerung Hinterer Anschlag ADF-Tür- entriegelung Einzugswahl- schalter Auto oder Manuell START-/STOPP- Ein-/Ausschalter Schalter Strom- Ausgabe- versorgungs- anschlag anzeige Ausgabefach Imprinterklappe USB-Anschluss Netzanschluss Entlüftungs- schlitze 16 von 149 www.kodak.com/go/docimaging...
  • Seite 17 Ausgabetür- entriegelung Ausgabetür ADF-Glas Referenzplatte Referenzplatte ADF-Glas 17 von 149 www.kodak.com/go/docimaging...

  • Seite 18: Mindestplatzbedarf

    Erforderlicher Abstand zum Ent- fernen oder Installieren der Compu- terschnittstellenkarte oder zum Öffnen der Imprinterklappe: 350 mm 200 mm 200 mm Abstand zum Ziehen des Ausgabeanschlags nach vorn: 300 mm Vorderansicht Erforderlicher Abstand zum Öffnen des Dokumentendeckels: 700mm 18 von 149 www.kodak.com/go/docimaging...

  • Seite 19: Sicherheitsmaßnahmen Für Die Betriebsumgebung

    Entfernen Sie vor dem Scannen mit dem automatischen Dokumenteneinzug (ADF) sämtliche Heft- und Büroklammern von den Blättern, die Sie scannen möchten. Demontieren Sie den Scanner nicht. Dadurch erlischt Ihr Garantie- anspruch. Wenn die Notwendigkeit besteht, den Scanner zu demontieren, wenden Sie sich an einen zugelassenen Kundendienst. 19 von 149 www.kodak.com/go/docimaging...
  • Seite 20 Stellen Sie den Scanner nicht in einer Umgebung auf, in der er Rauch, Staub, chemischen Dämpfen oder Vibrationen ausgesetzt ist. Vorsicht Wenn Sie den Scanner längere Zeit nicht benutzen, ziehen Sie das Netzkabel aus der Steckdose. 20 von 149 www.kodak.com/go/docimaging...
  • Seite 21 Stellen Sie den Scanner nicht in der Nähe von Geräten oder Maschinen auf, die starke elektromagnetische Störungen (EMI) erzeugen. Stellen Sie den Scanner nicht auf einem Teppich auf. Statische elektrische Aufladungen können zu Fehlfunktionen des Scanners führen. 21 von 149 www.kodak.com/go/docimaging...

  • Seite 22: Stromquelle

    • Fassen Sie nicht auf die Oberfläche des Datenträgers oder beschreiben Sie sie. • Bewahren Sie den Datenträger immer in der Schutzhülle auf. • Setzen Sie den Datenträger keiner direkten Sonneneinstrahlung aus oder bringen Sie ihn in die Nähe von Wärmequellen. 22 von 149 www.kodak.com/go/docimaging...
  • Seite 23 • Stellen Sie keine schweren Gegenstände auf die Schutzhülle oder lassen Sie sie fallen. • Zum Reinigen halten Sie den Datenträger an den Rändern fest und wischen Sie ihn von innen nach außen mit einem trockenen, weichen Lappen ab. 23 von 149 www.kodak.com/go/docimaging...

  • Seite 24: Scanner Installieren

    Sie auf Ihrem Desktop auf das Symbol Trūper Benutzer-Dienstprogramm auf Ihrem Windows-Desktop und klicken Sie dann auf Hilfe. Sie können nun scannen. Beachten Sie dabei die Anweisungen zu Ihrer Software zum Scannen oder zum Doku- mentenmanagement. 24 von 149 www.kodak.com/go/docimaging...

  • Seite 25: Scanner Auspacken

    Es ist dringend zu empfehlen, die Originalverpackung und das gesamte Verpackungsmaterial für eine spätere Verwendung aufzubewahren. Siehe „Anweisungen zur Wiederverpackung“ auf Seite 113. CD-ROM mit Bedienungs- handbuch, VRS und Treiber- software Netzkabel Einzugsfach Walzen- reinigungs- papier (3 Stück) USB 2.0-Kabel Shading-Papier Gebläse 25 von 149 www.kodak.com/go/docimaging...

  • Seite 26: Einzugsfach Befestigen

    Installieren Sie die rechte Seite des Einzugsfachs, indem Sie den Pin an der rechten Seite des Einzugs in das Loch am rechten Arm des Einzugsfachs stecken. Sie müssen etwas Druck ausüben, um den Pin mit dem Loch auszurichten. 26 von 149 www.kodak.com/go/docimaging...

  • Seite 27: Erstmaliges Austellen Und Installation

    Sie das andere Ende an den USB-Anschluss am Scanner an. • Verwenden Sie das mitgelieferte USB-Kabel. • Schließen Sie den Scanner nicht an einen USB-Hub an. Der Betrieb des Scanners über eine Hub-Verbindung kann nicht gewährleistet werden. USB-Anschluss Netzanschluss 27 von 149 www.kodak.com/go/docimaging...

  • Seite 28: Windows-Scanner-Treiber Installieren

    Windows-Scanner-Treiber installieren Schalten Sie den Scanner über den Ein-/Ausschalter ein. • Die LED wird zunächst orange blinken. • Der Scanner ist betriebsbereit, wenn die LED dauerhaft grün leuchtet. Ein-/Aus- schalter Schalten Sie den Computer ein. 28 von 149 www.kodak.com/go/docimaging...
  • Seite 29 Scanner automatisch und startet den Found New Hardware Wizard. Befolgen Sie das in den folgenden Schritten und Abbildungen beschriebene Verfahren: 1. Klicken Sie auf Next. 2. Markieren Sie Search for a suitable driver for my device und klicken Sie dann auf Next. 29 von 149 www.kodak.com/go/docimaging...
  • Seite 30 3. Markieren Sie CD-ROM drives und klicken Sie dann auf Next. 4. Legen Sie die Trūper Installations-CD-ROM in das entsprechende Laufwerk des Computers ein. 5. Wenn Windows den Gerätetreiber findet, klicken Sie auf Next. 30 von 149 www.kodak.com/go/docimaging...
  • Seite 31 Dialogfeld Files Needed. Gehen Sie in den Ordner D:\minidriver, wobei „D“ der Buchstabe des Laufwerks ist, in dem sich die Trūper-CD-ROM befindet. Wenn Ihr System keine benötigten Dateien anfordert, fahren Sie mit dem nächsten Schritt fort. 7. Wenn die Windows XP-Kompatibilitätsmeldung angezeigt wird, klicken Sie auf Continue Anyway. 31 von 149 www.kodak.com/go/docimaging...
  • Seite 32 8. Der Found New Hardware Wizard führt Sie nun durch die Installation des Treibers. Wenn der Assistent fertig ist, klicken Sie auf Finish, um die Installation abzuschließen. 9. Starten Sie den Computer neu. 32 von 149 www.kodak.com/go/docimaging...

  • Seite 33: Trūper-Softwareinstallation

    Trūper-CD-ROM befindet. Suchen Sie die Datei setup.exe auf der CD-ROM und doppelklicken Sie auf die Datei, um das Installationsmenü zu öffnen. Wählen Sie Ihre Sprache im Dialogfeld und klicken Sie auf OK. Klicken Sie im Hauptmenü auf das Bild des Trūper 3610-Scanners. 33 von 149 www.kodak.com/go/docimaging...
  • Seite 34 Installation abzuschließen. Informationen zur Anmeldung mit Administrator-Rechten finden Sie in Ihrem Windows-Benutzerhandbuch oder wenden Sie sich an Ihre IT-Abteilung. Benutzer-Dienstprogramm 1. Klicken Sie auf Step 1 User Utility. Um den Scanner einwandfrei betreiben zu können, muss das Benutzer-Dienstprogramm installiert sein. 34 von 149 www.kodak.com/go/docimaging...
  • Seite 35 3. Klicken Sie auf Next, um das Standardzielverzeichnis für die Programmdateien auszuwählen (empfohlen). Um die Dateien in einem anderen Verzeichnis zu installieren, klicken Sie auf Browse und wählen Sie einen anderen Zielordner aus. Dann klicken Sie im Fenster Choose Folder auf OK. 35 von 149 www.kodak.com/go/docimaging...
  • Seite 36 4. Klicken Sie auf Next, um das Standardverzeichnis für die Programmsymbole auszuwählen. Das Benutzer-Dienstprogramm führt die Installation durch. 36 von 149 www.kodak.com/go/docimaging...
  • Seite 37 5. Wenn die Installation abgeschlossen ist, klicken Sie auf Finish. Die Dateien des Trūper-Benutzer-Dienstprogramms werden automatisch installiert. 37 von 149 www.kodak.com/go/docimaging...
  • Seite 38 6. Klicken Sie auf Next, um fortzufahren. 7. Wenn die Installation abgeschlossen ist, klicken Sie auf Finish. 38 von 149 www.kodak.com/go/docimaging...
  • Seite 39 1. Klicken Sie auf Step 2 ISIS Driver. Um den Scanner einwandfrei betreiben zu können, muss der ISIS-Treiber BBH 3610 von Pixel Translations installiert sein. 2. Lesen Sie die Lizenzvereinbarung und klicken Sie auf Yes, um sie zu akzeptieren. 39 von 149 www.kodak.com/go/docimaging...
  • Seite 40 3. Schließen Sie alle anderen Windows-Programme, dann klicken Sie auf Next. Das Setup-Programm für den ISIS-Treiber führt die Installation durch. 40 von 149 www.kodak.com/go/docimaging...
  • Seite 41 „D“ der Buchstabe des Laufwerks ist, in dem sich die Trūper-CD-ROM befindet. Klicken Sie dann auf OK, um das Setup-Programm zu starten. Wählen Sie Ihre Sprache, dann klicken Sie im Installationshauptmenü auf Install Software. 41 von 149 www.kodak.com/go/docimaging...
  • Seite 42 Weitere Informationen zur VRS-Installation finden Sie in der VirtualReScan-Installations- anleitung auf der Trūper-Installations-CD-ROM. Im Installationshauptmenü wählen Sie View Manuals. Bei der Installation von VRS Plus befolgen Sie bitte die Anweisungen, die Sie mit Ihrer CD-ROM erhalten haben. 2. Der Installationsassistent bereitet die VRS-Installation vor. 42 von 149 www.kodak.com/go/docimaging...
  • Seite 43 4. Geben Sie Ihren Namen, den Firmennamen und die E-Mail-Adresse für die VRS-Produkt- registrierung ein. Wenn Sie keine Informationen zu anderen VRS-bezogenen Produkten wünschen, markieren Sie das Kontrollkästchen zur Kontaktoption. Klicken Sie auf Next, um fortzufahren. 43 von 149 www.kodak.com/go/docimaging...
  • Seite 44 6. Klicken Sie auf Next, um das Standardzielverzeichnis für die Programmdateien auszuwählen (empfohlen). Um die Dateien in einem anderen Verzeichnis zu installieren, klicken Sie auf Change und wählen Sie einen anderen Zielordner aus. Dann klicken Sie auf OK. 44 von 149 www.kodak.com/go/docimaging...
  • Seite 45 7. Markieren Sie BBH 3610 USB und klicken Sie dann auf Next, um den Scanner zu konfigurieren. 8. Klicken Sie auf Install. 45 von 149 www.kodak.com/go/docimaging...
  • Seite 46 Der Installationsassistent führt die Installation durch. 9. Bitte ignorieren Sie die Meldung im Sentinel-Dialogfeld, indem Sie auf OK klicken. (Sentinel ist ein Lizensierungsdienstprogramm für VRS.) 46 von 149 www.kodak.com/go/docimaging...
  • Seite 47 10. Wenn die Installation abgeschlossen ist, klicken Sie auf Finish. 11. Klicken Sie auf Yes, um den Computer neu zu starten. 47 von 149 www.kodak.com/go/docimaging...
  • Seite 48 Ihrer Scanner-Software mit VRS kompatibel ist oder ob ein Direct ISIS-Treiber verwendet werden muss. Für die Direct ISIS-Anschlussfunktion wählen Sie den folgenden Treiber: • ISIS-Anwendung - Scannerauswahl: Bowe Bell and Howell 3610. Dies ist der zertifizierte ISIS- Treiber für die direkte Anschlussfunktion. 48 von 149 www.kodak.com/go/docimaging...

  • Seite 49: Handbücher Anzeigen

    Inhalt der Installations-CD-ROM • Scanner auswählen • Software installieren 1. Benutzer-Dienstprogramm 2. ISIS-Treiber 3. VRS 4. Anwendungssoftware (Scanneranwendung) • Handbücher anzeigen Trūper-Bedienungshandbuch VRS-Handbücher • Inhalt der CD durchsuchen • Unsere Website anzeigen • Jetzt registrieren • Konakt 49 von 149 www.kodak.com/go/docimaging...

  • Seite 50: Betrieb Des Scanners

    • Schalten Sie den Scanner über den Ein-/Ausschalter ein. • Die LED wird zunächst orange blinken. • Der Scanner ist betriebsbereit zum Scannen, wenn die LED dauerhaft grün leuchtet. Schalten Sie den Computer ein, wenn die LED des Scanners grün leuchtet. Ein-/Aus- schalter 50 von 149 www.kodak.com/go/docimaging...

  • Seite 51: Led-Statusanzeige

    Initialisierung läuft -- oder -- Ruhemodus mit Warnung Ein Fehler ist aufgetreten 1. Die Walzen müssen gereinigt oder ausgetauscht werden. 2. Prüfen Sie den Scannerstatus mithilfe des Trūper-Benutzer-Dienst- programms auf der CD-ROM oder indemauf das Symbol dem Computer-Desktop zu klicken. 51 von 149 www.kodak.com/go/docimaging...

  • Seite 52: Dokumentenvorbereitung

    . Das Papiergewicht in Gramm stellt das Gewicht von 500 Blatt in der „Standardblattgröße“ des Papiers dar, in diesem Fall 432 x 559 mm dar. Die Standardblattgröße ist nicht für alle Papierarten identisch. Geeignete Dokumentgröße für den ADF: 40 – 297 mm 70 – 635 mm Einzugs- richtung 52 von 149 www.kodak.com/go/docimaging...
  • Seite 53 Gewellte, zerknitterte oder verknickte Dokumente können nicht einwandfrei gescannt werden. Prüfen Sie die zulässigen Toleranzen für gewellte und verknickte Dokumente in der folgenden Abbildung: Einzugsrichtung Einzugsrichtung Wellung muss Knick muss kleiner als kleiner als 5 mm sein 5 mm sein 53 von 149 www.kodak.com/go/docimaging...

  • Seite 54: Dokumenttypen, Die Mit Dem Adf Nicht Gescannt Werden Sollten

    Wenn es zu einem Papierstau kommt oder mehr als ein Blatt gleichzeitig eingezogen wird, reinigen Sie die Walzen wie ab Seite 77 beschrieben. Wenn das Dokument nicht einwandfrei gescannt wird, scannen Sie die Dokumente, indem Sie einzelne Blätter manuelle in den ADF einlegen. 54 von 149 www.kodak.com/go/docimaging...

  • Seite 55: Trūper-Adf Verwenden

    Kanten und biegen Sie die Dokumente. 3. Um die Blätter zu glätten, halten Sie sie fest und straffen Sie sie. Wiederholen Sie diesen Vorgang gegebenenfalls, um sicherzustellen, dass der Dokumentenstapel vollständig getrennt ist. Stapeln Sie die Dokumente sorgfältig übereinander. 55 von 149 www.kodak.com/go/docimaging...
  • Seite 56 Stellen Sie die Dokumentenführungen am ADF so ein, dass Sie etwas breiter als das Dokument sind. Dokumentführungen Stellen Sie den Einzugswahlschalter auf AUTO. Einzugswahlschalter Stellung AUTO 56 von 149 www.kodak.com/go/docimaging...
  • Seite 57 Einzug, wie in der folgenden Abbildung dargestellt. Der Drahtrahmen wird beim Scannen mehrerer Dokumente mit unterschiedlichen Größen verwendet. Durch den Drahtrahmen werden diese Dokumente beim Verlassen des Dokumenten- einzugs ordentlich gestapelt. Siehe „Drahtrahmen befestigen“ auf Seite 142. 57 von 149 www.kodak.com/go/docimaging...
  • Seite 58 Blätter in das Einzugsfach legen, kann dies einen Papierstau verursachen. Einlegen im Querformat Einlegen im Querformat Papierhöhenmarkierung Öffnen Sie das Fenster Scanner Properties. Sie können nun scannen. Beachten Sie dabei die Anweisungen zu Ihrer Software zum Scannen oder zum Dokumentenmanagement. 58 von 149 www.kodak.com/go/docimaging...

  • Seite 59: Papierstaus Im Adf Beheben

    Papierstaus aus dem Dokumenteneinzug entfernen Vorsicht Versuchen Sie nicht, gestautes Papier bei geschlossener ADF-Tür herauszuziehen. Dabei kann das Dokument beschädigt werden. Drücken Sie auf die Türentriegelung des ADF, um die ADF-Tür zu öffnen. ADF-Tür ADF-Türentriegelungs- taste 59 von 149 www.kodak.com/go/docimaging...
  • Seite 60 Wenn das gestaute Papier durch den Dokumenteneinzug nicht entfernt werden kann, entfernen Sie es über den Ausgabeweg, wie in Abschnitt „Papierstaus über den Ausgabeweg entfernen“ auf Seite 61 beschrieben. Informationen zur Verwendung der Multifeed Ignore-Funktion finden Sie unter Seite 60 von 149 www.kodak.com/go/docimaging...

  • Seite 61: Papierstaus Über Den Ausgabeweg Entfernen

    Papierstaus über den Ausgabeweg entfernen Ziehen Sie den Ausgabeanschlag nach vorn und heben Sie das Einzugsfach in Pfeilrichtung an, bis es einrastet. Einzugsfach Ausgabeanschlag Ziehen Sie den Entriegelungshebel der Ausgabetür und öffnen Sie die Ausgabetür. Ausgabetürentriegelung 61 von 149 www.kodak.com/go/docimaging...
  • Seite 62 • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. Wenn das gestaute Papier über die Ausgabetür nicht entfernt werden kann, entfernen Sie es über den Dokumenteneinzug, wie in Abschnitt „Papierstaus aus dem Dokumenteneinzug entfernen“ auf Seite 59 beschrieben. 62 von 149 www.kodak.com/go/docimaging...

  • Seite 63: Funktionen Des Start-/Stopp-Schalters

    Dokument durch den Scanner geführt wurde, stoppt der Scanner erneut, wenn es zu einem weiteren Doppeleinzug kommt. Zum Löschen der Multifeed Ignore-Funktion öffnen Sie entweder die Imprinterklappe oder den oberen bzw. unteren Teil des automatischen Dokumenteneinzugs. 63 von 149 www.kodak.com/go/docimaging...

  • Seite 64: Einzugsmodi Für Den Adf

    Bezeichnung) in der Scanneranwendung und starten Sie den Einzug des Dokumenten- stapels durch die Einzugswalzen manuell für jedes Dokument. Wenn sich der Rand eines Dokuments den Einzugswalzen nähert, starten diese automatisch und ziehen das Dokument in den Scanner. 64 von 149 www.kodak.com/go/docimaging...
  • Seite 65 3. Um den manuellen Einzugsmodus zu verlassen, drücken Sie die START-/STOPP-Taste am Scanner und brechen Sie den Scanvorgang in der Anwendung ab. 65 von 149 www.kodak.com/go/docimaging...

  • Seite 66: Auf Einzugsstart Warten

    ähnlichen Bezeichnung) in der Scanneranwendung. Legen Sie Ihre Dokumente in das Einzugsfach. Wenn sich die Vorderkante eines Dokuments den Einzugswalzen nähert, hebt sich das ADF-Fach und die Papiereinzugswalzen ziehen automatisch den Doku- mentenstapel in den Scanner. 66 von 149 www.kodak.com/go/docimaging...

  • Seite 67: Einstellung Manueller Scannereinzug

    Um ein einzelnes Blatt manuell zu scannen, gehen Sie folgendermaßen vor: Stellen Sie den Einzugswahlschalter auf MANUAL. Der Einzug stellt sich automatisch auf die manuelle Einzugsposition ein. Stellen Sie die Dokumentenführungen so ein, dass Sie etwas breiter als das Dokument sind. Dokumentführungen 67 von 149 www.kodak.com/go/docimaging...

  • Seite 68: Einzugsgeschwindigkeit

    Bei einer Auflösung über 300 dpi wird das Papier auch dann mit derselben Geschwindigkeit wie im normalen Modus eingezogen, wenn Slow als Modus eingestellt wurde. 1. Gehen Sie in Ihre Scanneranwendung und wählen Sie Settings. 2. Klicken Sie im Dialogfeld Settings auf die Schaltfläche More. 68 von 149 www.kodak.com/go/docimaging...

  • Seite 69: Doppeleinzüge Erkennen

    1. Gehen Sie in Ihre Scanneranwendung und wählen Sie Settings. 2. Klicken Sie im Dialogfeld Settings auf die Schaltfläche More. 3. Markieren Sie im Abschnitt Feeding Features des Dialogfelds Advanced Setting das Kontrollkästchen Detect Double Feed. 69 von 149 www.kodak.com/go/docimaging...
  • Seite 70 ADF und drücken dann den START-/STOPP-Schalter, um den Scanvorgang wieder aufzunehmen. Mit der Multifeed Ignore-Funktion können Sie eine einzelne Seite ohne Scannerstopp wegen eines Doppeleinzugs durch den Scanner führen. Siehe „Multifeed Ignore“ auf Seite 70 von 149 www.kodak.com/go/docimaging...

  • Seite 71: Hintergrundfarbe Ändern

    Wenn Sie den Farbhintergrund ändern, müssen Sie auch eine Shading-Korrektur vornehmen, wie in Abschnitt „Anhang 3 – Shading-Anpassung“ auf Seite 138 beschrieben. Referenzplatten für den Farbhintergrund ändern Schalten Sie den Scanner über den Ein-/Ausschalter aus. Ziehen Sie den Entriegelungshebel der Ausgabetür, um die Ausgabetür zu öffnen. Ausgabetürentriegelung 71 von 149 www.kodak.com/go/docimaging...
  • Seite 72 Position. Stellen Sie sicher, dass die Referenzplatte umgedreht und in ihrer Position verriegelt ist. ADF-Glas Referenzplatte (B) Die für die Referenzplatte (B) gewählte Farbe sollte mit der für die Referenzplatte (A) gewählten Farbe übereinstimmen. 72 von 149 www.kodak.com/go/docimaging...
  • Seite 73 Schließen Sie die Ausgabetür. • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. 73 von 149 www.kodak.com/go/docimaging...

  • Seite 74: Wartung Durch Den Bediener

    Reinigen Sie diese Bereiche mindestens einmal monatlich oder häufiger, wenn es zu einer Staubansammlung kommt. Entfernen Sie Staub und Schmutz von den Entlüftungsschlitzen des Abluftventilators auf der Geräterückseite neben dem Netzkabelanschluss und von den beiden Entlüftungsschlitzen auf der linken und rechten Seite des ADF. 74 von 149 www.kodak.com/go/docimaging...

  • Seite 75: Scanner Von Innen Reinigen

    Seite 90 beschrieben. Beachten Sie auch die Warnungen für die Verwendung des Walzenreinigungspapiers, die im Abschnitt „Walzenreinigungspapier“ auf Seite 76 enthalten sind. Hinweis Für eine einwandfreie Reinigung und Wartung sollten die folgenden drei Walzenreinigungsverfahren gleichzeitig durchgeführt werden. 75 von 149 www.kodak.com/go/docimaging...

  • Seite 76: Walzenreinigungspapier

    Zusätzliches Walzenreinigungspapier ist bei Böwe Bell + Howell im Online-Shop für Scanner-Artikel unter http://webstore.bbhscanners.com oder bei dem Händler erhältlich, bei dem Sie Ihren Trūper-Scanner gekauft haben. Siehe auch die „Liste der Verbrauchsmaterialien und des Zubehörs“ auf Seite 76 von 149 www.kodak.com/go/docimaging...

  • Seite 77: Papiereinzugswalze, Trennwalze Und Andrückwalze Reinigen

    Halten Sie die Walze fest, damit sie sich nicht dreht, wischen Sie dann die Walze von einem Ende zum anderen in Pfeilrichtung ab (siehe Pfeile in der folgenden Abbildung). Drehen Sie die Walze, während Sie sie weiter abwischen und reinigen Sie dabei die gesamte Walze. 77 von 149 www.kodak.com/go/docimaging...
  • Seite 78 Halten Sie die Walze fest, damit sie sich nicht dreht, wischen Sie dann die Walze von einem Ende zum anderen in Pfeilrichtung ab (siehe Pfeile in der folgenden Abbildung). Drehen Sie die Walze, während Sie sie weiter abwischen und reinigen Sie dabei die gesamte Walze. 78 von 149 www.kodak.com/go/docimaging...

  • Seite 79: Antriebswalzen Und Freilaufwalzen Im Adf Reinigen

    Fahren Sie mit dem folgenden Abschnitt „Antriebswalzen und Freilaufwalzen im ADF reinigen“ fort. Antriebswalzen und Freilaufwalzen im ADF reinigen Schalten Sie den Scanner über den Ein-/Ausschalter aus. Drücken Sie auf die Türentriegelung des ADF, um die ADF-Tür zu öffnen. 79 von 149 www.kodak.com/go/docimaging...
  • Seite 80 Sie sie weiter abwischen und reinigen Sie dabei die gesamte Walze. Schließen Sie die ADF-Tür. • Beim Schließen der ADF-Tür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die ADF-Tür nicht zu. 80 von 149 www.kodak.com/go/docimaging...
  • Seite 81 Fahren Sie mit dem folgenden Abschnitt „Antriebswalzen, Freilaufwalzen und Ausgabewalzen in der Ausgabetür reinigen“ fort. 81 von 149 www.kodak.com/go/docimaging...

  • Seite 82: Antriebswalzen, Freilaufwalzen Und Ausgabewalzen In Der Ausgabetür Reinigen

    Halten Sie die Walze fest, damit sie sich nicht dreht, wischen Sie dann die Walze von einem Ende zum anderen in Pfeilrichtung ab (siehe Pfeile in der folgenden Abbildung). Drehen Sie die Walze, während Sie sie weiter abwischen und reinigen Sie dabei die gesamte Walze. 82 von 149 www.kodak.com/go/docimaging...
  • Seite 83 • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. Nach der Reinigung setzen Sie den Zähler für die Walzenreinigung zurück, wie in Schritt 6 beschrieben. 83 von 149 www.kodak.com/go/docimaging...
  • Seite 84 Nach dem Reinigen der Walzen klicken Sie auf das Symbol , um das Trūper-Benutzer- Dienstprogramm zu öffnen. Mit dem Benutzer-Dienstprogramm setzen Sie den Zähler für die Walzenreinigung zurück. Siehe „Scannerzähler“ auf Seite 103. 84 von 149 www.kodak.com/go/docimaging...

  • Seite 85: Referenzplattenfür Den Farbhintergrund Und Adf-Glas Reinigen

    Schalten Sie den Scanner über den Ein-/Ausschalter aus. Ziehen Sie den Entriegelungshebel der Ausgabetür, um die Ausgabetür zu öffnen. Reinigen Sie das ADF-Glas (A) und die Referenzplatte (B) in der Scannereinheit mit dem Walzenreinigungspapier. ADF-Glas (A) Referenzplatte (B) 85 von 149 www.kodak.com/go/docimaging...
  • Seite 86 Reinigen Sie die Referenzplatte (C) und das ADF-Glas (D) in der Baugruppe der Ausgabetür mit dem Walzenreinigungspapier. ADF-Glas (D) Referenzplatte (C) Schließen Sie die Ausgabetür. • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. 86 von 149 www.kodak.com/go/docimaging...

  • Seite 87: Papiersensor, Wartesensoren Und Sensor Des Doppeleinzugs Reinigen

    Drücken Sie auf die Türentriegelung des ADF, um die ADF-Tür zu öffnen. Mit dem Gebläsezubehör blasen Sie jeden Schmutz von der Oberfläche des Papiersensors und vom Wartesensor. Blasen Sie ferner den Schmutz von der Oberfläche des metallischen Reflektorblatts für den Wartesensor. Wartesensor Reflektorblatt für Wartesensor Papiersensor 87 von 149 www.kodak.com/go/docimaging...

  • Seite 88: Startsensoren, Schräglagen-Sensoren Und Endesensoren Reinigen

    Startsensoren, Schräglagen-Sensoren und Endesensoren reinigen Vorbereitung: Nehmen Sie das Gebläsezubehör und entfernen Sie die Bürste vom Gebläse. Gebläsezubehör Gebläse Sensor Schalten Sie den Scanner über den Ein-/Ausschalter aus. Ziehen Sie den Entriegelungshebel der Ausgabetür, um die Ausgabetür zu öffnen. 88 von 149 www.kodak.com/go/docimaging...
  • Seite 89 Reflektorblatt für Reflektorblatt für Schräglagensensor Startsensor Reflektorblatt für Schräglagensensor Reflektorblatt für (rechts) Endesensor Schließen Sie die Ausgabetür. • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. 89 von 149 www.kodak.com/go/docimaging...

  • Seite 90: Verbrauchsmaterialien Auswechseln

    Sie Ihren Trūper-Scanner gekauft haben. Siehe auch die „Liste der Verbrauchsmaterialien und des Zubehörs“ auf Seite Schalten Sie den Scanner über den Ein-/Ausschalter aus. Drücken Sie auf die Türentriegelung des ADF, um die ADF-Tür zu öffnen. ADF-Tür ADF-Türentriegelung 90 von 149 www.kodak.com/go/docimaging...
  • Seite 91 Magneten, die sich in der ADF-Türeinheit befinden. 2. Lösen Sie die Welle des Walzenmoduls aus den Klammern in der ADF-Türeinheit, wie in den folgenden Schritten und Abbildungen dargestellt. Lösen Sie vorsichtig die Zahnräder am Walzenmodul von den Zahnrädern in der ADF-Türeinheit. 91 von 149 www.kodak.com/go/docimaging...
  • Seite 92 3. Drücken Sie das Walzenmodul in Pfeilrichtung nach oben, wie in der Abbildung dargestellt, so dass es durch die Magnete in der ADF-Türeinheit gehalten wird. Schließen Sie die ADF-Tür. • Beim Schließen der ADF-Tür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die ADF-Tür nicht zu. 92 von 149 www.kodak.com/go/docimaging...

  • Seite 93: Andrückwalzenmodul Auswechseln

    Drücken Sie auf die Türentriegelung des ADF, um die ADF-Tür zu öffnen. ADF-Tür ADF-Türentriegelung Öffnen Sie die Andrückwalzenabdeckung, indem Sie die Abdeckung von der rechten Seite aus hochziehen. Ziehen Sie die Abdeckung in Pfeilrichtung, wie neben der Einkerbung in der Abdeckung markiert. 93 von 149 www.kodak.com/go/docimaging...
  • Seite 94 1. Halten Sie die Walzenwelle an den Enden und setzen Sie die Walze in die Metallklammern ein. 2. Richten Sie die Nut auf einer Seite der Welle mit der Metallklammer aus, die mit der Nut übereinstimmt. Wenn die Nut mit der Klammer übereinstimmt, gleitet die Walzenwelle in die Klammer. 94 von 149 www.kodak.com/go/docimaging...
  • Seite 95 95 von 149 www.kodak.com/go/docimaging...
  • Seite 96 Sie den Zähler für die Walzenreinigung zurück. Siehe „Scannerzähler“ auf Seite 103. Schließen Sie die ADF-Tür. • Beim Schließen der ADF-Tür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die ADF-Tür nicht zu. 96 von 149 www.kodak.com/go/docimaging...

  • Seite 97: Trūper-Benutzer-Dienstprogramm

    Sie auf die Schaltfläche Start in der Windows-Taskleiste und wählen Sie Programme, BBH, und dann Scanner Tools. Hinweis Nach dem Starten des Trūper-Benutzer-Dienstprogramms erscheint eventuell das Dialogfeld Select Scanner. Wenn dieses Dialogfeld angezeigt wird, wählen Sie den Scanner BBH 3610 USB aus dem Dropdown-Listenfeld. 97 von 149 www.kodak.com/go/docimaging...

  • Seite 98: Funktionen Und Einstellungen

    Dieser Abschnitt zeigt die folgenden Informationen an: • Modellname und -nummer • Firmware-Version • Installierter Speicher • Schnittstelle, eine der folgenden: STI USB (HS) = USB 2.0 Hi-Speed (Standardkonfiguration) STI USB (FS) = USB 1.1 Full Speed • Pre-Imprinter, aktiviert oder deaktiviert 98 von 149 www.kodak.com/go/docimaging...
  • Seite 99 • Wählen Sie unter Paper Mode die Papiergröße, die über die Papierführungen erkannt werden soll: Größe A4 oder Letter. • Unter Buzzer Setting wählen Sie ON oder OFF, dann klicken Sie auf OK. • Wenn Sie die Einstellungen nicht ändern möchten, klicken Sie auf Cancel. 99 von 149 www.kodak.com/go/docimaging...
  • Seite 100 4. Drehen Sie sowohl die vordere als auch die hintere Referenzplatte auf die weiße Seite, siehe auch „Hintergrundfarbe ändern“ auf Seite 71. Wenn Sie fertig sind, klicken Sie auf OK. (Die Meldung „Please reverse“ wird nicht angezeigt, wenn die Referenzplatten bereits auf die weiße Seite eingestellt sind.) 100 von 149 www.kodak.com/go/docimaging...
  • Seite 101 Shading-Platte ein. Warten Sie, bis die Meldung „Now Adjusting“ nicht mehr angezeigt wird. 7. Drehen Sie sowohl die vordere als auch die hintere Referenzplatte auf die schwarze Seite. Wenn Sie fertig sind, klicken Sie auf OK. Hinweis Das Shading-Papier wird NICHT für das schwarze Referenz-Shading verwendet. 101 von 149 www.kodak.com/go/docimaging...

  • Seite 102: Shading Auf Die Standardeinstellung Zurückstellen

    1. Im Benutzer-Dienstprogramm klicken Sie auf die Schaltfläche User Shading. 2. Klicken Sie im Dialogfeld User Shading auf die Option Restore Default. 3. Klicken Sie auf OK, um zu bestätigen, dass Sie die werkseitigen Voreinstellungen wiederherstellen möchten. 102 von 149 www.kodak.com/go/docimaging...

  • Seite 103: Scannerzähler

    After Clean Roller und setzen Sie die Anzeige auf Null zurück. • Nach dem Auswechseln der Walzen klicken Sie auf die Schaltfläche Clear Counter für die Anzeige After Replace Roller und setzen Sie den Zähler auf Null zurück. 103 von 149 www.kodak.com/go/docimaging...

  • Seite 104: Help

    2. Blättern Sie im Dropdown-Listenfeld Save in, um das Verzeichnis zu bestimmen, in dem die Protokolldatei gespeichert werden soll. 3. Geben Sie im Feld File name einen Dateinamen für die Protokolldatei ein (per Voreinstellung lautet der Name Scanner.log). 4. Klicken Sie auf die Schaltfläche Save. Close 104 von 149 www.kodak.com/go/docimaging...
  • Seite 105 Klicken Sie auf die Schaltfläche Close, um das Benutzer-Dienstprogramm zu schließen. Entfernen Sie das Einzugsfach 105 von 149 www.kodak.com/go/docimaging...

  • Seite 106: Versionsinformation Prüfen

    So prüfen Sie die Softwareversion des Benutzer-Dienstprogramms: 1. Öffnen Sie das Benutzer-Dienstprogramm und klicken Sie mit der rechten Maustaste auf die Titelleiste oben im Fenster. 2. Klicken Sie auf die Option About, um die Versionsinformationen anzuzeigen. 106 von 149 www.kodak.com/go/docimaging...

  • Seite 107: Fehlersuche

    Die Walzen reinigen. Siehe Seite Scannerklappe ist offen. Die ADF-Tür ist offen. ADF-Tür schließen. Die ADF-Tür Bitte die Klappe schließen. nicht zuschlagen. Systemfehler! Bitte an den Ein Systemfehler ist Bitte an den Kundendienst Kundendienst wenden! aufgetreten! wenden! 107 von 149 www.kodak.com/go/docimaging...
  • Seite 108 Siehe Seite werden. Bitte die vordere Referenzplatte reinigen. — ***Warnung*** Die hintere Referenzplatte ist Die hintere Referenzplatte Die hintere Referenzplatte verschmutzt. reinigen. muss evtl. gereinigt Siehe Seite werden. Bitte die hintere Referenzplatte reinigen. 108 von 149 www.kodak.com/go/docimaging...
  • Seite 109 Scanner ein und starten Sie den Computer neu. Der Scanner ist nicht Schalten Sie den Scanner ein eingeschaltet. und starten Sie dann den Computer neu. Der Computer wurde Starten Sie den Computer neu. eingeschaltet, bevor der Scanner bereit war. 109 von 149 www.kodak.com/go/docimaging...

  • Seite 110: Fehlersuche Scannerbetrieb

    USB-Schnittstelle richtig installiert ist. Die USB-Eigenschaften mit dem Windows-Gerätemanager prüfen. Der Scanner ist an einen USB-Hub Scanner nicht an einen USB-Hub angeschlossen. anschließen. Das USB-Kabel ohne Hoch- Das mit dem Scanner gelieferte Kabel geschwindigkeits-Logo wird verwenden. verwendet. 110 von 149 www.kodak.com/go/docimaging...
  • Seite 111 Dokument erneut Papier nicht auf derselben Höhe. einlegen Siehe Seite 52. (ADF) Das eingescannte Das zu scannende Dokument wurde Das Dokument richtig einlegen. Dokument ist leer. verkehrt herum (mit der Vorderseite Siehe Seite nach unten) eingescannt. 111 von 149 www.kodak.com/go/docimaging...
  • Seite 112 Streifen oder gewellte der gewählten Scannerauflösung. ändern, dann das Dokument erneut Schwarz-Weiß-Streifen auf. scannen. Keine Bildbeschneidung Unerwünschte Gegenstände wie Referenzplatten prüfen und reinigen. beim VRS-Scannen. Papier oder Staub auf den Referenz- Siehe Seite platten werden angezeigt. 112 von 149 www.kodak.com/go/docimaging...

  • Seite 113: Anweisungen Zur Wiederverpackung

    Seite 26.) Umwickeln Sie das Fach mit Schutzfolie. Verschließen Sie die Folie mit Klebeband. Klappen Sie den Ausgabeanschlag nach unten. Verpacken Sie den Scanner im Originalkarton mit dem Originalverpackungsmaterial. Beachten Sie die Verpackungsreihenfolge in der Abbildung. 113 von 149 www.kodak.com/go/docimaging...
  • Seite 114 Einzugsfach CD-ROM mit Bedienungs- handbuch, VRS und Treiber- software Einzugsfach Netzkabel Walzen- reinigungs- papier (3 Stück) USB 2.0-Kabel Shading-Papier Gebläse 114 von 149 www.kodak.com/go/docimaging...

  • Seite 115: Glossar

    Papierstau. Der Scanner geht davon aus, dass ein Papierstau aufgetreten ist, wenn das Dokument länger als normal braucht, um den Scanner zu verlassen. Papiertransport. Das mechanische System, um ein Dokument durch den Scanner zu bewegen. Papierweg. Der kurvenreiche Weg, den ein Dokument bei dem Durchlauf durch den Scanner nimmt. 115 von 149 www.kodak.com/go/docimaging...
  • Seite 116 Scanner laufen, führt VRS eine Prüfung an mehreren Punkten des Dokumentes durch. VRS prüft automatisch die Ausrichtung (Schräglage), die Helligkeit, den Kontrast und die Bildschärfe und passt diese an. Walzen. Walzen, die entlang dem Papierweg die zu scannenden Dokumente durch den mechanischen Bereich des Scanners bewegen. 116 von 149 www.kodak.com/go/docimaging...

  • Seite 117: Anhang 1 - Frontpage, Pre-Scan Imprinter-Installation

    „Liste der Verbrauchsmaterialien und des Zubehörs“ auf Seite Sicherheitsmaßnahmen Vorsicht Bewahren Sie die Tintenpatrone nicht in Reichweite von Kindern auf. Demontieren Sie keinesfalls die Imprintereinheit und die Tintenpatrone. Wenn die Tintenpatrone leer ist, entsorgen Sie sie keinesfalls in Feuer. 117 von 149 www.kodak.com/go/docimaging...

  • Seite 118: Komponentenbezeichnungen

    Komponentenbezeichnungen Verriegelungshebel Tintenpatrone Anschluss Tintenpatrone Skala Schlitten Imprintereinheit installieren Schalten Sie den Scanner über den Ein-/Ausschalter aus. Ein-/Aus- schalter 118 von 149 www.kodak.com/go/docimaging...
  • Seite 119 Öffnen Sie die Imprinterklappe in Pfeilrichtung. Schließen Sie das Imprinterkabel an den Anschluss am Scanner an. Hinweis Bevor sie den Anschluss einsetzen, stellen Sie sicher, dass die Rippem am Anschluss des Imprinterkabels mit dem Schlitz am Scanneranschluss übereinstimmen. 119 von 149 www.kodak.com/go/docimaging...
  • Seite 120 Kanäle in den Pins mit den Führungen aus. Setzen Sie die unteren Pins in die Führungen an der Halterung. Richten Sie die Kanäle in den Pins mit den Führungen aus. Führen Sie die Pins vorsichtig ein, bis sie durch die Federn arretiert werden. 120 von 149 www.kodak.com/go/docimaging...
  • Seite 121 Schließen Sie die Imprinterklappe in Pfeilrichtung. • Beim Schließen der Imprinterklappe drücken Sie fest auf die Klappe, bis diese einrastet. Schlagen Sie die Imprinterklappe nicht zu. 121 von 149 www.kodak.com/go/docimaging...

  • Seite 122: Installation Der Tintenpatrone Und Druckposition

    Wasser aus. Wenn Sie danach noch Reizungen oder Schmerzen haben, wenden Sie sich unverzüglich an einen Arzt. • Bewahren Sie die Tintenpatrone nicht in Reichweite von Kindern auf. • Entsorgen Sie die Tintenpatrone keinesfalls in Feuer. Tintenpatrone installieren Entfernen Sie das Schutzband von der Tintenpatrone. 122 von 149 www.kodak.com/go/docimaging...
  • Seite 123 Bewegen Sie den Schlitten der Imprintereinheit in die Position zum Auswechseln der Patrone, wie in der Abbildung dargestellt. Auswechselposition Setzen Sie die neue Tintenpatrone in den Schlitten ein, wie in der Abbildung dargestellt. Verriegeln Sie den Verriegelungshebel für die Tintenpatrone, wie in der Abbildung dargestellt. 123 von 149 www.kodak.com/go/docimaging...

  • Seite 124: Druckposition Einstellen

    Die Zunge am Druckerschlitten muss mit einer der Markierungen auf der Skala ausgerichtet sein. Wenn der Schlitten nicht richtig ausgerichtet ist, druckt die Einheit nicht. Darstellung der Druckposition Diese Abbildung zeigt die Position des Aufdrucks gemäß der von Ihnen beim Einstellen der Druckposition gewählten Blattgröße. 124 von 149 www.kodak.com/go/docimaging...
  • Seite 125 Bei bestimmten Papiertypen kann die Tinte aus dem Imprinter Flecken im Scanner hinterlassen. Die Tinte kann beispielsweise auf den Scannerwalzen Flecken hinterlassen. In diesem Fall reinigen Sie die betroffenen Bereiche mit dem Walzenreinigungspapier. (Siehe „Walzenreinigungspapier“ auf Seite 76.) 125 von 149 www.kodak.com/go/docimaging...

  • Seite 126: Tintenpatrone Reinigen

    „Tintenpatrone entfernen“ auf Seite 127 beschrieben. Verwenden Sie ein feuchtes Papiertuch, um den Druckkopf vorsichtig abzuwischen und zu reinigen. Verwenden Sie das Walzenreinigungspapier nicht zum Reinigen des Druckkopfes. Verwenden Sie beim Reinigen des Druckkopfes kein Material, das Alkohol enthält. Druckkopf 126 von 149 www.kodak.com/go/docimaging...

  • Seite 127: Tintenpatrone Entfernen

    Bewegen Sie den Schlitten der Imprintereinheit in die Position zum Auswechseln der Patrone, wie in der Abbildung dargestellt. Auswechselposition Drücken Sie den Verriegelungshebel (1) für die Tintenpatrone zusammen und heben Sie die Patrone (2) an. Sie können nun die Tintenpatrone entnehmen. 127 von 149 www.kodak.com/go/docimaging...

  • Seite 128: Technische Daten Der Tintenpatrone

    Zusätzliche Tintenpatronen sind bei Böwe Bell + Howell im Online-Shop für Scanner-Artikel unter http://webstore.bbhscanners.com oder bei dem Händler erhältlich, bei dem Sie Ihren Trūper-Scanner gekauft haben. Siehe auch die „Liste der Verbrauchsmaterialien und des Zubehörs“ auf Seite 128 von 149 www.kodak.com/go/docimaging...

  • Seite 129: Imprinter (Endorser)

    Scanvorgangs erhöht + (Anzahl der gescannten Seiten x Schrittanzahl). 1. Markieren Sie im Dialogfeld Imprinter Setting das Kontrollkästchen Enable. Das Feld Imprinter String wird nun angezeigt. 2. Um in Fettdruck zu drucken, markieren Sie das Kontrollkästchen Bold Font. 129 von 149 www.kodak.com/go/docimaging...
  • Seite 130 Gerät: 2,38 mm pro Zunahme (Druckausrichtung: 900, 270°) 1: 12,38 mm 2: 14,76 mm Gerät: 3,44 mm pro Zunahme (Druckausrichtung: 00, 180°) 1: 13,44 mm 2: 16,88 mm 7. Wählen Sie die Druckausrichtung im Dropdown-Listenfeld Orientation. 130 von 149 www.kodak.com/go/docimaging...

  • Seite 131: Anhang 2 - Multicolor Dropout (Mcd)

    In Abhängigkeit von den Scanbedingungen und den Farben ist es eventuell nicht möglich, die angegebenen Farben vollständig zu unterdrücken. 1. Gehen Sie in Ihre Scanneranwendung und wählen Sie Advanced Settings. 2. Klicken Sie im Dialogfeld Settings auf die Schaltfläche More. 131 von 149 www.kodak.com/go/docimaging...

  • Seite 132: Multicolor Dropout (Mcd)

    Mit der Multicolor Dropout-Funktion können bis zu 6 Farben festgelegt und entfernt werden. 1. Gehen Sie in Ihre Scanneranwendung und wählen Sie Settings. 2. Klicken Sie im Dialogfeld Settings auf die Schaltfläche More. 3. Klicken Sie auf die Schaltfläche Dropout. 132 von 149 www.kodak.com/go/docimaging...
  • Seite 133 1. Klicken Sie auf das Optionsfeld Selection 1. 2. Markieren Sie das Kontrollkästchen Enable und klicken Sie dann auf die Schaltfläche Choose. 3. Geben Sie die RGB-Zahlen oder die HiZoom-Werte ein und klicken Sie dann auf OK. 133 von 149 www.kodak.com/go/docimaging...
  • Seite 134 • Passen Sie die Werte in den Textfeldern Hue, Saturation und Value an. Hinweis Hue bestimmt die Farbe und kann Werte von 0-3601 enthalten. Saturation definiert die Farb- intensität und kann Werte von 0-1000 enthalten. Value steuert die Farbhelligkeit und kann von 0-1000 reichen. 134 von 149 www.kodak.com/go/docimaging...
  • Seite 135 6. Im Bereich Maximum Replacement Value führen Sie eines der folgenden Verfahren aus: • Markieren Sie das Kontrollkästchen Automatic und passen Sie die Regler entsprechend an. • Markieren Sie das Kontrollkästchen Auto, um die Farbe vollständig zu unterdrücken. 135 von 149 www.kodak.com/go/docimaging...
  • Seite 136 Kontrollkästchen Enable. Farbe, die Sie deaktivieren möchten, Hinweis Keine oder alle Auswahlen können gleichzeitig aktiv sein. Beim Einstellen der Hue, Saturation und Value Ranges, kann der Bediener die Schieberegler jederzeit wieder auf die empfohlenen Standardeinstellungen zurücksetzen. 136 von 149 www.kodak.com/go/docimaging...

  • Seite 137: Rgb-Wert Bestimmen

    Sie das Dokument mit den Far- ben, die Sie unterdrücken möchten. HiZoom zeigt im Gitter unter Position C,5 auf die Farbe. Hinweis Die Software für das Benutzer- Dienstprogramm HiZoom kann von der Installations-CD-ROM installiert werden. 137 von 149 www.kodak.com/go/docimaging...

  • Seite 138: Anhang 3 - Shading-Anpassung

    Referenzplatten und die ADF-Glasbereiche gründlich. Wenn die Shading-Anpassung durchgeführt wird, während diese Teile noch verschmutzt sind, können die Linien, die auf den gescannten Bildern erscheinen, nicht beseitigt werden. Führen Sie die Reinigungsverfahren ab Seite 79 durch. 138 von 149 www.kodak.com/go/docimaging...

  • Seite 139: Anhang 4 - Speicher Hinzufügen

    Verfahren sind für Personen gedacht, die mit der Installation von Speichermodulen etwa in einem PC vertraut sind. Wenn Sie unschlüssig sind, ob Sie fortfahren sollen, wenden Sie sich an einen qualifizierten Kundendienst oder an einen Fachmann. 139 von 149 www.kodak.com/go/docimaging...

  • Seite 140: Ein Dimm-Modul Auf Der Schnittstellenkarte Installieren

    Seite befindet, wie in der Abbildung dargestellt. Wenn sich die Kerbe nicht in dieser Position befindet, wird das DIMM-Modul nicht richtig eingesetzt. Zur Entfernung des DIMM-Moduls ziehen Sie an den weißen Kerben an beiden Seiten des Modul- anschlusses, um das DIMM-Modul freizugeben. Dann ziehen Sie das Modul vorsichtig heraus. 140 von 149 www.kodak.com/go/docimaging...

  • Seite 141: Schnittstellenkarte Wieder Einsetzen

    Scanner an ihre richtige Position. Drücken Sie fest auf die Karte, bis sie einrastet. Vergewissern Sie sich, dass die Schnittstellenkarte vollständig eingesteckt und sicher arretiert ist, dann sichern Sie die Karte mit den beiden (2) Halteschrauben. 141 von 149 www.kodak.com/go/docimaging...

  • Seite 142: Anhang 5 - Drahtrahmen

    Der Drahtrahmen wird beim Scannen mehrerer Dokumente mit unterschiedlichen Größen verwendet. Durch den Drahtrahmen werden diese Dokumente beim Verlassen des Dokumenteneinzugs ordentlich gestapelt. Drahtrahmen befestigen Ziehen Sie den Entriegelungshebel der Ausgabetür und öffnen Sie die Ausgabetür. Ausgabetürentriegelung Befestigen Sie den Drahtrahmen an beiden Seiten der Ausgabetürentriegelung. 142 von 149 www.kodak.com/go/docimaging...
  • Seite 143 Hängen Sie den Drahtrahmen an die Welle der Ausgabetürentriegelung. Ziehen Sie den Drahtrahmen in Pfeilrichtung, bis er einrastet. Schließen Sie die Ausgabetür. • Beim Schließen der Ausgabetür drücken Sie fest auf die Tür, bis diese einrastet. Schlagen Sie die Ausgabetür nicht zu. 143 von 149 www.kodak.com/go/docimaging...

  • Seite 144: Index

    • 93 Error Code Display • 92 Benutzer-Dienstprogramm • 26 Erstmaliges Austellen • 92 Starten • 49 Betrieb des Scanners Betriebsumgebung • 11 Betriebstemperatur und -feuchtigkeit • 107 Bildbeschneidung • 10 Bildoptimierung • 12 Blank Page Deletion 144 von 149 www.kodak.com/go/docimaging...
  • Seite 145 Multifeed Ignore • 26 • 50 Installation Multifeed Ignore-Status Installation der Tintenpatrone • 114 und Druckposition Installieren • 110 • 107 Imprintereinheit Netzkabel • 23 • 62 Scanner Not-Aus-Modus (Standard) • 32 Software • 47 ISIS 145 von 149 www.kodak.com/go/docimaging...
  • Seite 146 Scanner Status Trennwalze • 10 Scannerabmessungen • 10 Scannereinheit • 10 Scannergewicht • 98 • 98 Scannerzähler Update All Counter • 10 • 108 Scanverfahren USB (Universal Serial Bus) • 10 • 95 Schlaf-Modus User Shading 146 von 149 www.kodak.com/go/docimaging...
  • Seite 147 • 108 Walzen • 24, 74, 106 Walzenreinigungspapier • 83 Wartesensoren • 72 Wartung durch den Bediener • 72 Scanner von außen reinigen • 73 Scanner von innen reinigen • 11 Zubehör im Lieferumfang • 11 Zusatzfunktionen 147 von 149 www.kodak.com/go/docimaging...

  • Seite 148: Eingeschränkte Nutzungslizenzvereinbarung Für Benutzer-Dienstprogramm

    Europäischen Freihandelsvereinigung, das Sie auf Reverse Engineering, Dekompilierung oder Dis- assembling der SOFTWARE ausschließlich in dem Umfang haben können, der unter den Bedingungen des Artikels 6 der EU-Richtlinie zum gesetzlichen Schutz von Computerprogrammen, OJL 122/42 (17. Mai 1991) gewährt wird. 148 von 149 www.kodak.com/go/docimaging...
  • Seite 149 DER HANDLUNG, SEI ES UNTER VERTRAG, ALS UNERLAUBTE HANDLUNG (EINSCHLISSLICH FAHRLÄSSIG BEGANGENER UNERLAUBTER HANDLUNG), STRIKTER PRODUKTHAFTUNG ODER ANDERES, SELBST WENN DIE VERTRAGSPARTEI ÜBER DIE MÖGLICHKEIT EINES SOLCHEN SCHADENS INFORMIERT WURDE. Website: www.kodak.com/go/docimaging © 2010 Bowe Bell + Howell Scanners, L.L.C. 149 von 149 www.kodak.com/go/docimaging...
