- Seite 1 Scanner Benutzerhandbuch A-61677_de 5K4144...
- Seite 2 Drittanbieterlizenzen This software is based in part on the work of the Independent JPEG Group Copyright (C)2009-2013 D. R. Commander. All Rights Reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.
-
Seite 3: Sicherheit
• Die Kodak Scanner i24x0/i26x0/i28x0 erfüllen internationale Umweltschutzrichtlinien. • Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor. Halten Sie sich an die lokalen Vorschriften oder wenden Sie sich an Ihren Kodak Partner, wenn Sie weitere Informationen benötigen. -
Seite 4: Aussagen Zur Elektromagnetischen Verträglichkeit
Aussagen zur elektromagnetischen Verträglichkeit Vereinigte Staaten: Dieses Gerät wurde getestet und liegt gemäß Abschnitt 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. Diese Grenzwerte sollen in Wohngebieten einen angemessenen Schutz vor gefährlicher Strahlung gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen. Wird es nicht gemäß... - Seite 5 ÜBERBLICK INSTALLATION SCANNEN WARTUNG FEHLERBEHEBUNG ANHÄNGE A und B...
-
Seite 6: Überblick
Kodak A3-Flachbett bzw. Kodak Legal-Flachbett. Die i24x0/i26x0/i28x0 Scannerserie umfasst die folgenden Modelle: • Kodak i2400 Scanner: Ein Duplex-Scanner, der 30 Seiten pro Minute mit 200 und 300 dpi in Schwarzweiß, Farbe und Graustufen scannt. Mit dem i2400 Scanner können Sie 50 Dokumente am Stück scannen. -
Seite 7: Begleitdokumentation
• Kodak i2420 Scanner: Ein Duplex-Scanner, der 40 Seiten pro Minute mit 200 und 300 dpi in Schwarzweiß, Farbe und Graustufen scannt. Mit dem i2420 Scanner können Sie 75 Dokumente am Stück scannen. Dabei sorgen zwei indirekte LED-Lichtquellen für eine ausgezeichnete Bildqualität. -
Seite 8: Im Lieferumfang Enthalten
Im Lieferumfang Öffnen Sie zunächst die Verpackung, und prüfen Sie den Inhalt auf Vollständigkeit: enthalten • Kodak i2400, i2600, i2800, i2420, i2620 oder i2820 Scanner • USB 2.0-Kabel • Netzteil • Netzkabel • Muster-Reinigungs-Kit • Installations-CD • Anwendungs-CDs • Gedrucktes Benutzerhandbuch •... -
Seite 9: Scanner-Komponenten

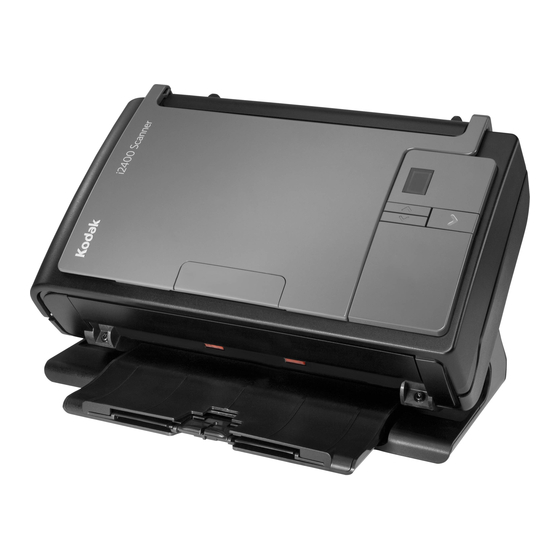

Scanner- Die Kodak i24x0/i26x0/i28x0 Scanner verfügen über eine grafische Anzeige und sehen aus, wie in der Abbildung unten dargestellt. Der Kodak Komponenten i2400/i2420 Scanner entspricht der Abbildung unten, hat jedoch ein Funktionsfenster, das kleiner ist als die grafische Anzeige. Frontansicht... -
Seite 10: Rückansicht
5 LED/Start-Taste: Leuchtet und zeigt den Scannerstatus (z. B. betriebsbereit) an. Außerdem kann sie zum Starten der ausgewählten Anwendung verwendet werden, die der im Funktionsfenster angezeigten Nummer zugeordnet ist. 6 Bildlauftasten nach Oben und Unten: Durch Drücken der Bildlauftasten können vordefinierte Funktionen oder Anwendungen ausgewählt oder durchblättert werden. -
Seite 11: Innenansicht
Innenansicht 1 Scannerabdeckung-Entriegelungshebel: Hiermit können Sie den Scanner öffnen und den Papierweg reinigen oder einen etwaigen Papierstau beseitigen. Damit die Scannerabdeckung geöffnet werden kann, muss der Scanner in geneigter Position sein. 2 Abstands-Hebel: Mit diesem Hebel können Sie manuell den Abstand zwischen Einzugsmodul und Trennmodul bei Dokumenten anpassen, die eine spezielle Behandlung benötigen, z. -
Seite 12: Inhaltsverzeichnis
HINWEIS: Wenn Sie alle Schritte im Installationshandbuch bereits ausgeführt haben, überspringen Sie diesen Abschnitt. Installation der Kodak 1. Legen Sie die Installations-CD für die Kodak i24x0/i26x0/i28x0 Scanner Treibersoftware: in das CD-ROM-Laufwerk ein. Das Installationsprogramm wird Windows-Betriebssysteme automatisch gestartet. -
Seite 13: Installation Der Kodak Treibersoftware: Linux-Betriebssysteme
(Ubuntu, Fedora oder SUSE), weicht die im Folgenden aufgeführte Vorgehensweise möglicherweise geringfügig ab. • Für die Kodak Scannersoftware ist QT3 erforderlich. Stellen Sie sicher, dass diese Programme in Ihrem System installiert sind (z. B. Fedora: Anwendungen > Software hinzufügen/entfernen). - Seite 14 4. Stecken Sie das andere Ende des Netzkabels in die Steckdose. HINWEIS: Die grüne LED am Netzteil zeigt an, dass es in Betrieb ist. 5. Schließen Sie das USB-Kabel an den USB-Anschluss des Scanners an. Dieser befindet sich an der Rückseite des Geräts. 6.
-
Seite 15: Einschalten Des Scanners
Einschalten des • Drücken Sie den Schalter auf der Rückseite, um den Scanner einzuschalten. Scanners Nach dem Einschalten blinkt die LED-Starttaste an der Vorderseite des Scanners, während dieser einen Selbsttest durchführt. Warten Sie, bis das Betriebssystem den Scanner mit der installierten Software synchronisiert hat. -
Seite 16: Scanner Betriebsbereit Machen
3 Scannen Inhalt Scanner betriebsbereit machen ............3-1 Dokumente zum Scannen vorbereiten..........3-3 Scananwendung auswählen ............3-4 Scanvorgang mit Smart Touch............3-5 Scanner betriebsbereit 1. Stellen Sie sicher, dass der Scanner eingeschaltet und zum Scannen bereit ist (LED/Starttaste leuchtet dauerhaft grün). machen 2. - Seite 17 3. Stellen Sie die Seitenführungen ein (indem Sie sie nach innen oder außen schieben), um sie an die Größe der gescannten Dokumente anzupassen. 4. Passen Sie das Einzugsfach an. Sie können Dokumente bei geöffnetem oder geschlossenem Einzugsfach scannen. Führen Sie die Dokumente bei geöffnetem Einzugsfach zu, wenn Sie einen Dokumentstapel scannen möchten.
-
Seite 18: Dokumente Zum Scannen Vorbereiten
5. Passen Sie das Ausgabefach an Ihre Scananforderungen an. Das Ausgabefach kann in verschiedenen Positionen und Verlängerungen verwendet werden. Für die Stapelung von Dokumenten sind zwei Stopper verfügbar. Stellen Sie diese Stopper nach Bedarf auf, je nachdem, ob Sie kleine oder lange Dokumente scannen. Einzugsfach- erweiterung für dicke Stapel oder... - Seite 19 Scananwendung Smart Touch: Kodak bietet Smart Touch-Funktionen, mit denen Sie schnell und einfach gängige Scanaufgaben durchführen können, z. B.: auswählen • Eingehende Kundenkorrespondenz scannen und an einen Kollegen in einer anderen Niederlassung weiterleiten • Durchsuchbare PDFs von gedruckten Berichten erstellen •...
-
Seite 20: Scanvorgang Mit Smart Touch
HINWEIS: Smart Touch wurde ggf. zusammen mit der Kodak Treibersoftware installiert. Die oben aufgeführten Scananwendungen befinden sich auf separaten CDs, die im Lieferumfang Ihres Scanners enthalten sind. In den Benutzerhandbüchern der Anwendungen finden Sie Anweisungen zur Installation und Verwendung. Das Benutzerhandbuch zu Smart Touch können Sie durch... -
Seite 21: Wartung
4 Wartung Inhalt Öffnen der Scannerabdeckung ............4-1 Reinigungsverfahren............... 4-2 Reinigen der Rollen..............4-2 Reinigen des Trennmoduls............4-3 Reinigen des Einzugsmoduls ............. 4-4 Reinigen des Scanners mit einem Staubsauger ......4-5 Reinigen des Imaging-Bereichs ..........4-6 Verwenden eines Transport-Reinigungsblatts......4-6 Auswechseln von Komponenten ............ -
Seite 22: Reinigung
Verbrauchsmaterialien“ am Ende dieses Kapitels finden Sie eine Liste der Zubehörteile, die zum Reinigen des Scanners erforderlich sind. WICHTIG: Verwenden Sie ausschließlich Reinigungsmittel wie die von Kodak Parts Services erhältlichen. Verwenden Sie keine Haushaltsreiniger. Lassen Sie die Oberflächen zunächst auf Zimmertemperatur abkühlen. -
Seite 23: Reinigen Des Trennmoduls
Reinigen des Trennmoduls Für eine gründliche Reinigung sollte das Trennmodul aus dem Scanner entfernt werden. 1. Drücken Sie das Trennmodul nach oben, bis es freigegeben wird, und heben Sie es ab. 2. Drehen Sie die Rollen des Trennmoduls und wischen Sie sie dabei mit einem Rollenreinigungspad ab. -
Seite 24: Reinigen Des Einzugsmoduls
Reinigen des Einzugsmoduls HINWEIS: Achten Sie beim Herausnehmen oder Reinigen des Einzugsmoduls darauf, den Dokumentensensor nicht zu beschädigen. 1. Ziehen Sie an der hervorstehenden Kante der Einzugsmodulabdeckung und nehmen Sie diese ab. 2. Drehen Sie das Einzugsmodul nach vorne, drücken Sie es nach links und nehmen Sie es heraus. -
Seite 25: Reinigen Des Scanners Mit Einem Staubsauger
4. Überprüfen Sie das Einzugsmodul. Wenn die Transportringe des Einzugsmoduls abgenutzt oder beschädigt erscheinen, tauschen Sie die Ringe oder das Einzugsmodul aus. Weitere Informationen finden Sie unter „Auswechseln von Komponenten“. 5. Entfernen Sie Staub und Schmutz im Bereich des Einzugsmoduls mit Hilfe eines Staubsaugers oder Reinigungspads. -
Seite 26: Reinigen Des Imaging-Bereichs
Reinigen des Imaging- 1. Reinigen Sie den oberen und unteren Imaging-Bereich mit einem Bereichs Brillianize Detailer Wipe (Schritt 1) oder einem Antistatiktuch. Achten Sie beim Reinigen darauf, den Imaging-Bereich nicht zu verkratzen. WICHTIG: Antistatiktücher enthalten Isopropylalkohol, der Augenreizungen und trockene Haut verursachen kann. Waschen Sie daher nach der Reinigung Ihre Hände mit Wasser und Seife. -
Seite 27: Auswechseln Von Komponenten
Auswechseln von Kodak Scanner haben austauschbare Transportrollen, mit denen eine Vielzahl an unterschiedlichen Dokumenttypen, -größen und -stärken Komponenten eingezogen werden kann. Die Haltbarkeit und Leistungsfähigkeit der Rollengummis hängt von der Art der gescannten Dokumente, der Häufigkeit der Reinigung des Papierpfads und der Rollengummis sowie von der Einhaltung des empfohlenen Zeitraums für den Austausch der... - Seite 28 • Wenn Sie das Trennmodul austauschen, setzen Sie das neue Trennmodul ein, indem Sie die Nasen in die Aussparungen setzen und das Modul einrasten lassen. • Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt 2 fort. 2. Halten Sie das Trennmodul fest und drücken Sie gleichzeitig den Entriegelungshebel nach hinten, um sich Zugang zur Transportrolle zu verschaffen.
-
Seite 29: Auswechseln Des Vortrenn-Pads
Auswechseln des 1. Nehmen Sie das Trennmodul aus dem Scanner heraus, wie unter Vortrenn-Pads „Auswechseln des Trennmoduls und der Rollengummis“ beschrieben. 2. Halten Sie das Trennmodul mit beiden Händen und suchen Sie die beiden seitlichen Nasen, die sich an der Hinterseite des Trennmoduls befinden. -
Seite 30: Auswechseln Des Einzugsmoduls Und Der Rollengummis
Auswechseln des HINWEIS: Der Dokumentensensor befindet sich rechts vom Einzugsmoduls und Einzugsmodul. Achten Sie beim Herausnehmen oder der Rollengummis Reinigen des Einzugsmoduls darauf, den Dokumentensensor nicht zu beschädigen. 1. Drücken Sie die Einrastvorrichtung der Einzugsmodulabdeckung nach oben und nehmen Sie die Abdeckung ab. 2. - Seite 31 4. Entfernen Sie die beiden Transportringe, indem Sie sie einzeln von der Antriebsrolle abziehen. 5. Montieren Sie die neuen Transportringe, indem Sie diese vorsichtig auf die Antriebsstange ziehen. WICHTIG: Dehnen Sie die Transportringe nicht zu stark, damit sie nicht einreißen. 6.
-
Seite 32: Anpassen Der Spannung Der Vortrenn-Rolle
Kodak Digital Science Reinigungspads für Transportrollen 853 5981 (24 Stück) Kodak Digital Science Transport-Reinigungsblätter (50 Stück) 169 0783 Antistatiktücher für Kodak Scanner (6 Päckchen à 24 Stück) 896 5519 Dieses Produkt ist nicht in allen Ländern verfügbar Brillianize Detailer Wipes für Kodak Scanner 826 6488 Kodak US-Legal Size-Flachbett-Zubehör... -
Seite 33: Problemlösung
5 Fehlerbehebung Inhalt Problemlösung ................5-1 LED-Codes ..................5-3 Kontrollleuchten ................5-3 Kontaktinformationen ..............5-3 Problemlösung Es kann vorkommen, dass Ihr Scanner nicht ordnungsgemäß funktioniert. Die folgende Übersicht soll Ihnen dabei helfen, mögliche Lösungen für Probleme zu finden, bevor Sie sich an den technischen Support wenden. Problem Mögliche Lösung Dokumente verursachen einen... -
Seite 34: Mögliche Lösung
Sie den Kontrast anpassen oder in der TWAIN-Datenquelle die Option Entwurf (fest) bzw. im ISIS-Treiber die Option Festverarbeitung aktivieren. Sie können aber auch das Zubehörteil für weißen Hintergrund von Kodak verwenden. Auf einem Farbfoto sind rote, grüne Der Scanner ist verschmutzt und muss gereinigt werden. Lesen Sie hierzu den Abschnitt „Reinigung“... -
Seite 35: Kundendienst Kontaktieren
LED-Codes Im Folgenden sind die Codes aufgeführt, die möglicherweise im LCD- Feld mit einer entsprechenden Meldung angezeigt werden. HINWEIS: Wenn Sie einen Kodak i2400 oder i2420 Scanner verwenden, wird im Funktionsfenster nur der Code angezeigt. Codes Meldung Erläuterung/Vorgehensweise USB-Kabel prüfen Es besteht keine USB-Verbindung oder das USB-Kabel ist nicht fest angeschlossen. -
Seite 36: Technische Daten
Technische Daten Dieser Anhang enthält Scannerspezifikationen und Systemanforderungen. Scannertyp/Geschwindigkeit Kodak i2400 Scanner: Ein Duplex-Scanner, der bis zu 30 Seiten/60 Bilder pro Minute in Schwarzweiß, Graustufen und Farbe mit 200 und 300 dpi verarbeiten (Der Durchsatz ist vom Treiber, von der Anwendungssoftware, kann. -
Seite 37: Energy Star
Ein TWAIN-Treiber für Macintosh OS ist auf Nachfrage verfügbar Systemanforderungen Nachfolgend ist die Mindestsystemkonfiguration für Windows aufgeführt, die für den Betrieb der Kodak i24x0/i26x0/i28x0 Scanner erforderlich ist. • Intel Core-2-Duo-Prozessor, 6600, mit 2,4 GHz pro Prozessor oder vergleichbar, 4 GB RAM •... - Seite 38 Mitgelieferte Treiber: • Windows-Betriebssysteme: TWAIN, ISIS, WIA • Linux-Distributionen: TWAIN und SANE A-61677_de Mai 2015...
-
Seite 39: Anhang B Garantie - Nur Für Usa Und Kanada
Erfahrung gebracht werden können. Kodak Alaris leistet für Produkte, die in anderen Ländern als den USA und Kanada gekauft wurden, in den USA und Kanada keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes gegebenenfalls an den Verkäufer des Produkts wenden. - Seite 40 Sie bitten, einige einfache Selbstdiagnose-Tests durchzuführen und die Ergebnisse sowie etwaige Fehlermeldungen mitzuteilen. Auf diese Weise kann das Response Center feststellen, ob das Problem am Kodak Scanner oder an einer anderen Komponente liegt und ob es telefonisch gelöst werden kann. Sollte das Response Center feststellen, dass ein von der Garantie oder von einem gesondert erworbenen Wartungsvertrag abgedecktes Hardwareproblem vorliegt, wird man Ihnen gegebenenfalls eine Rücksende-Autorisierungsnummer (RMA-Nummer) mitteilen, den Serviceauftrag in die Wege leiten und die Reparatur oder den...
- Seite 41 Scanner beiliegende Registrierkarte bei erster Gelegenheit auszufüllen und zurückzusenden. Wenn die Garantiekarte nicht auffindbar ist, können Sie sich online unter www.kodakalaris.com/go/disupport registrieren. Kodak Alaris bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen.
- Seite 42 Käufern in den fünfzig (50) US-Bundesstaaten zur Verfügung, der Vor-Ort-Service in den achtundvierzig (48) zusammenhängenden US-Bundesstaaten und in bestimmten Gegenden von Alaska und Hawaii, und zwar für Produkte, die bei autorisierten Kodak Alaris Händlern erworben wurden. Garantieleistungen für den Kodak Scanner müssen nicht erbracht werden, wenn auf das Produkt irgendeines der zum betreffenden Zeitpunkt geltenden Ausschlusskriterien zutrifft, z.
- Seite 43 Kodak Alaris Inc. 2400 Mount Read Blvd. Rochester, NY 14615 © 2015 Kodak Alaris Inc. Alle Rechte vorbehalten. Die Marke Kodak und das Logo von Kodak werden unter Lizenz von der Eastman Kodak Company verwendet.
