B-2

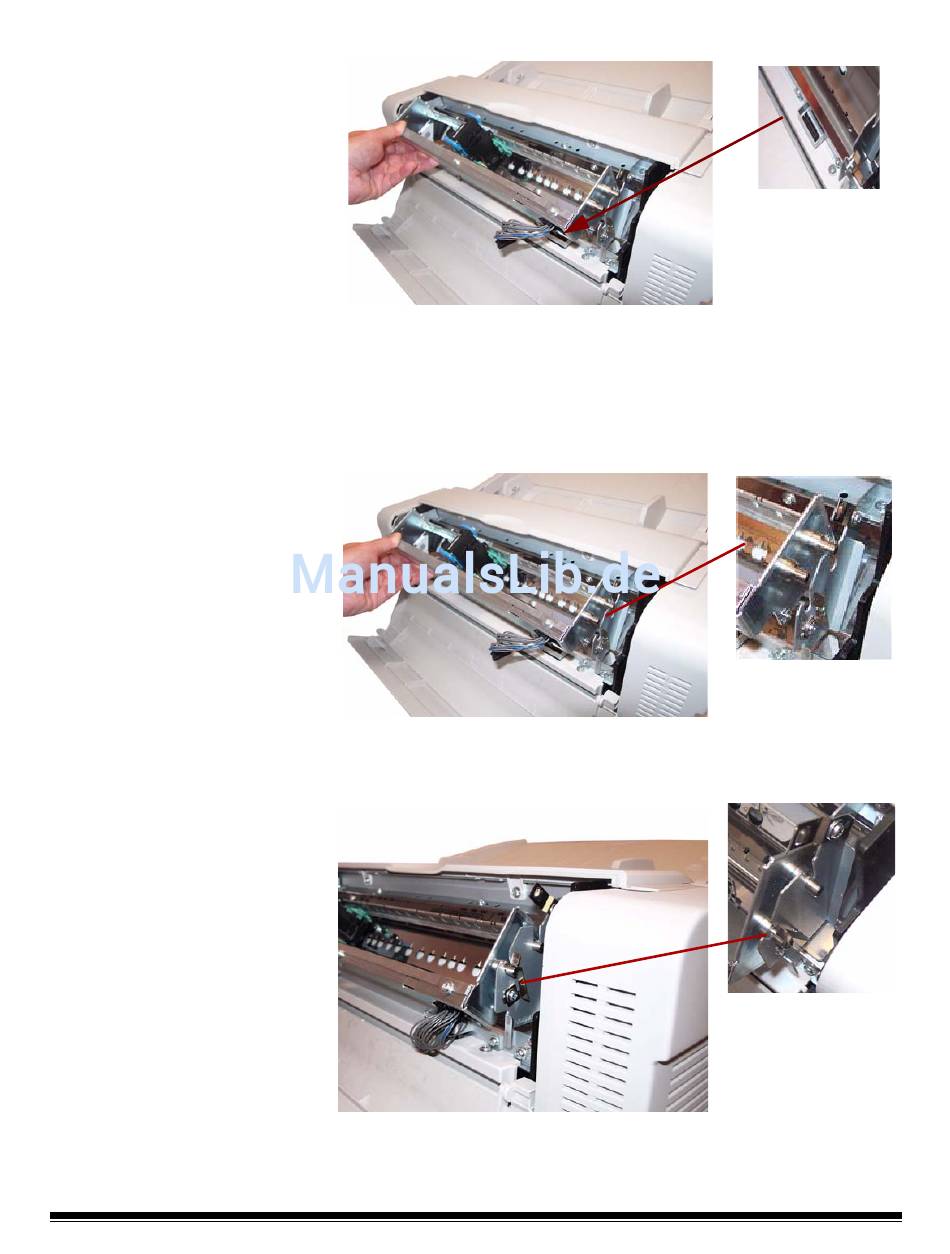

3. Schließen Sie das Imprinterkabel an den Anschluss am Scanner an.
HINWEIS: Bevor sie den Anschluss einsetzen, stellen Sie sicher,
dass die Rippen am Anschluss des Imprinterkabels mit
dem Schlitz am Scanneranschluss übereinstimmen.
4. Setzen Sie die oberen Stifte an der Imprinter-Einheit in die
Führungen an der Halterung. Richten Sie die Kanäle in den Stiften
auf die Führungen aus.
5. Setzen Sie die unteren Stifte in die Führungen an der Halterung.
Richten Sie die Kanäle in den Stiften auf die Führungen aus. Setzen
Sie die Stifte vorsichtig ein, bis sie durch die Federn arretiert werden.
6. Schließen Sie vorsichtig die Imprinter-Klappe.
