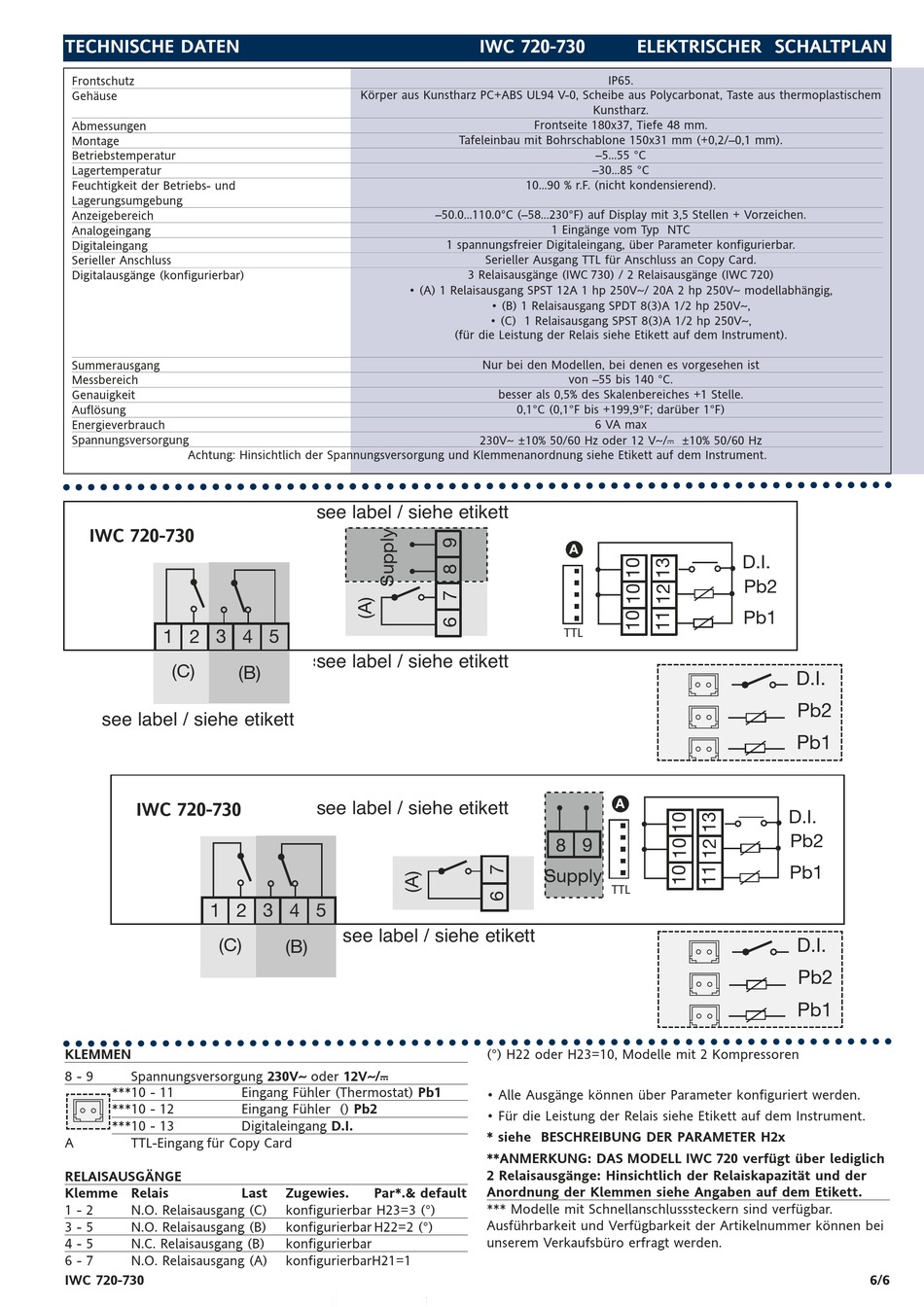

TECHNISCHE DATEN
Frontschutz
Gehäuse
Abmessungen
Montage
Betriebstemperatur
Lagertemperatur
Feuchtigkeit der Betriebs- und
Lagerungsumgebung
Anzeigebereich
Analogeingang
Digitaleingang
Serieller Anschluss
Digitalausgänge (konfigurierbar)
Summerausgang
Messbereich
Genauigkeit
Auflösung
Energieverbrauch
Spannungsversorgung
Achtung: Hinsichtlich der Spannungsversorgung und Klemmenanordnung siehe Etikett auf dem Instrument.
IWC 720-730
1 2 3 4 5
(C)
(B)
see label / siehe etikett
see label / vedi etichetta
IWC 720-730
1 2 3 4 5
(C)
KLEMMEN
Spannungsversorgung 230Va a oder 12Va a /c c
8 - 9
***10 - 11
***10 - 12
***10 - 13
A
TTL-Eingang für Copy Card
RELAISAUSGÄNGE
Klemme Relais
1 - 2
N.O. Relaisausgang (C)
3 - 5
N.O. Relaisausgang (B)
4 - 5
N.C. Relaisausgang (B)
6 - 7
N.O. Relaisausgang (A)
IWC 720-730
Körper aus Kunstharz PC+ABS UL94 V-0, Scheibe aus Polycarbonat, Taste aus thermoplastischem
• (A) 1 Relaisausgang SPST 12A 1 hp 250Va/ 20A 2 hp 250Va modellabhängig,
see label / siehe etikett
see label / vedi etichetta
see label / vedi etichetta
see label / siehe etikett
see label / siehe etikett
see label / vedi etichetta
see label / vedi etichetta
see label / siehe etikett
(B)
Eingang Fühler (Thermostat) Pb1
Eingang Fühler () Pb2
Digitaleingang D.I.
Last
Zugewies.
Par*.& default
konfigurierbar H23=3 (°)
konfigurierbar H22=2 (°)
konfigurierbar
konfigurierbarH21=1
IWC 720-730
IP65.
Kunstharz.
Frontseite 180x37, Tiefe 48 mm.
Tafeleinbau mit Bohrschablone 150x31 mm (+0,2/–0,1 mm).
–5...55 °C
–30...85 °C
10...90 % r.F. (nicht kondensierend).
–50.0...110.0°C (–58...230°F) auf Display mit 3,5 Stellen + Vorzeichen.
1 Eingänge vom Typ NTC
1 spannungsfreier Digitaleingang, über Parameter konfigurierbar.
Serieller Ausgang TTL für Anschluss an Copy Card.
3 Relaisausgänge (IWC 730) / 2 Relaisausgänge (IWC 720)
• (B) 1 Relaisausgang SPDT 8(3)A 1/2 hp 250Va,
• (C) 1 Relaisausgang SPST 8(3)A 1/2 hp 250Va,
(für die Leistung der Relais siehe Etikett auf dem Instrument).
Nur bei den Modellen, bei denen es vorgesehen ist
von –55 bis 140 °C.
besser als 0,5% des Skalenbereiches +1 Stelle.
0,1°C (0,1°F bis +199,9°F; darüber 1°F)
6 VA max
230Va ±10% 50/60 Hz oder 12 Va/c ±10% 50/60 Hz
A
TTL
8 9
Supply
(°) H22 oder H23=10, Modelle mit 2 Kompressoren
• Alle Ausgänge können über Parameter konfiguriert werden.
• Für die Leistung der Relais siehe Etikett auf dem Instrument.
* siehe BESCHREIBUNG DER PARAMETER H2x
**ANMERKUNG: DAS MODELL IWC 720 verfügt über lediglich
2 Relaisausgänge: Hinsichtlich der Relaiskapazität und der
Anordnung der Klemmen siehe Angaben auf dem Etikett.
*** Modelle mit Schnellanschlusssteckern sind verfügbar.
Ausführbarkeit und Verfügbarkeit der Artikelnummer können bei
unserem Verkaufsbüro erfragt werden.
ELEKTRISCHER SCHALTPLAN
D.I.
Pb2
Pb1
A
TTL
D.I.
Pb2
Pb1
D.I.
Pb2
Pb1
D.I.
Pb2
Pb1
6/6
