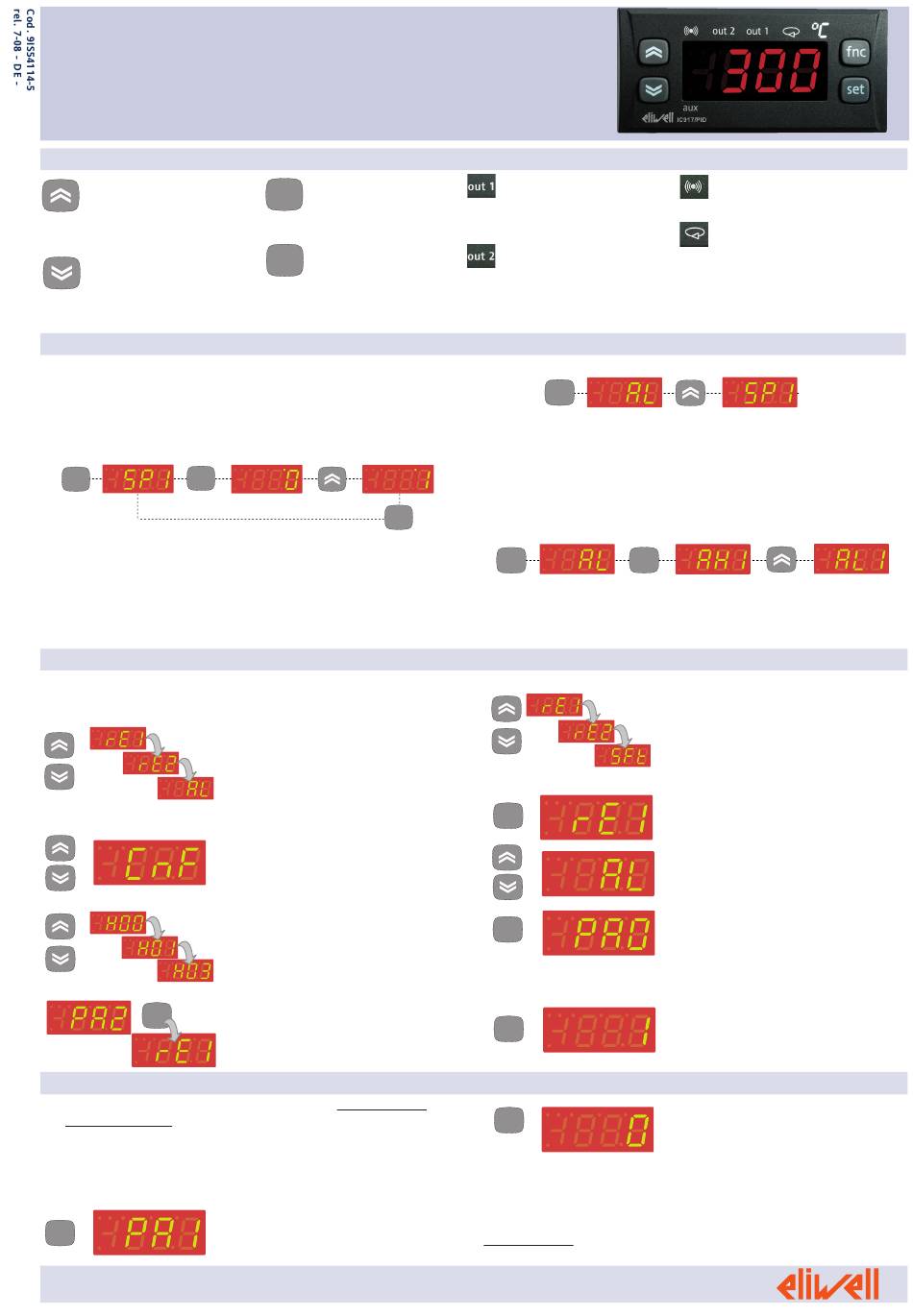

Eliwell IC 917/PID Anleitung

IC 917/PID
NTC-PTC/ Tc-Pt100
Elektronischer 2-Punkt-Regler
mit PID-Regler und Autotuning
UP
Geht die Menüpositionen durch
Erhöht die Werte
Programmierbar über Parameter
(siehe Par. H31)
DOWN
Geht die Menüpositionen durch
Vermindert die Werte
Programmierbar über Parameter
(siehe Par. H32)
a) Zum Aufrufen des Menüs Maschinenstatus die Taste 'set' kurz drücken.
Unter normalen Bedingungen befinden sich innerhalb des Menüs
die Labels, die den beiden Sollwerten entsprechen.
Nach Anzeige des Labels 'SP1' für die Anzeige des Sollwerts 1 die
Taste "set" drücken.
Der Sollwert 1 erscheint auf dem Display. Zum Ändern des
set
set
Sollwerts innerhalb von 15 Sekunden die Tasten "UP" und
"DOWN" betätigen.
Bei erneutem Drücken der Taste "set", beim Drücken der Taste
fnc oder nach Ablauf von 15 Sekunden wird der zuletzt
angezeigte Wert gespeichert und auf dem Display erscheint
wieder das Label "SP1".
Das Menü ist in 2 Ebenen unterteilt, nach 5 Sekunden langem Drücken der Taste
'set' kann der Benutzer auf die Registerkarten der Benutzerebene (1) zugreifen
Navigation auf Benutzerebene (1):
Zugang zur Installateur-Ebene (2):
set
Der Zugang zu den Parametern kann sowohl auf Benutzerebene als
auf Installateur-Ebene durch ein Passwort begrenzt werden. Die
Passwörter können durch Einstellen der Parameter PA1(Passwort
Benutzer) und PA2 (Passwort Installateur) in der Registerkarte 'dIS'
aktiviert werden. Die Passwörter sind aktiviert, wenn der Wert der
2 Parameter PA1 und PA2 ungleich 0 ist.
set
TASTEN UND LEDs
fnc
fnc
Funktion ESC (Ausgang)
Programmierbar über Parameter
(siehe Par. H33)
set
set
Zugang zum Sollwert
Zugang zu den Menüs
Aktivierung der Funktionen
Bestätigung der Befehle
Anzeige von Alarmen (sofern vorhanden)
MENÜ MASCHINENSTATUS
set
MENÜ PROGRAMMIERUNG
• Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten des
Menüs Programmierung durchgegangen
werden, die nur benutzerdefinierte
Parameter enthalten (1).
• Mit den Tasten 'UP' und 'DOWN' die
Registerkarten der Benutzerebene (1) bis
zur Anzeige der Registerkarte mit Label
'CnF' durchgehen, dann 'set' drücken, um
die darin enthaltenen Parameter aufzurufen.
• Durch Betätigung der Tasten 'UP' und
'DOWN' werden alle in 'CnF' enthaltenen
Parameter der Benutzerebene (1) angezeigt,
weitermachen, bis auf dem Display das
Label 'PA2' angezeigt wird, dann 'set'
drücken.
• Durch Drücken der Taste 'set' bei
Erscheinen von 'PA2' zeigt das Display die
erste Registerkarte an, die Parameter der
Installateur-Ebene enthält, somit die
Registerkarte 'rE1'.
• Zum Aufrufen des Menüs
"Programmierung" die Taste "set" länger als
5 Sekunden gedrückt halten. Falls
vorgesehen, wird zur Eingabe des
Relais OUT 1
ON für Relais angezogen (erregt);
blinkend für verzögert, Schutz oder
Aktivierung blockiert.
Relais OUT 2
ON für Relais angezogen (erregt);
blinkend für verzögert,
Schutz oder Aktivierung blockiert.
b) Falls Alarme vorliegen, erscheint das Label "AL".
set
Mit den Tasten "UP" und "DOWN" können alle im Menü
enthaltenen Registerkarten durchgegangen werden, das heißt:
-AL: Registerkarte Alarme (sofern vorhanden; mit Ausnahme der
Fehler/Defekte Fühler);
-SP1: Registerkarte Einstellung Sollwert 1.
c) Falls eine Alarmbedingung vorliegt, erscheint bei Aufruf des
Menüs "Maschinenstatus" das Label der Registerkarte "AL".
set
set
(Beispiel: bei vorhandenen Höchst- und Mindesttemperaturalarmen)
Zum Durchgehen der Liste der aktiven Alarme die Tasten UP und DOWN
betätigen und 'set' drücken, um den gewählten Alarm anzuzeigen.
Navigation auf Installateur-Ebene (2):
Ändern des Parameterwerts (auf beiden Ebenen):
set
set
set
PASSWORT
set
Parameter der Installateur-Ebene (2)
Im Menü Programmierung die Registerkarten mit den Parametern der
Benutzerebene mit den Tasten 'UP und 'DOWN' durchgehen, bis die
Registerkarte CnF angezeigt wird.
Alarm
ON für aktiven Alarm;
blinkend für stummgeschalteten Alarm
Soft Start/Autotuning
(und Sollwerteinstellung)
ON bei Sollwerteinstellung;
blinkend bei aktiver Funktion Soft Start
und/oder eingeschaltetem Autotuning;
aux
Aux
ON bei Hilfsausgang in Betrieb.
set
• Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten des
Menüs Programmierung durchgegangen
werden, die nur Parameter der Installateur-
Ebene enthalten (2).
• Durch Drücken der Taste 'set' erscheint auf
dem Display die erste Registerkarte des
Menüs. (z.B.: Registerkarte "rE1").
• Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten der
aktuellen Ebene durchgegangen werden.
• Durch Drücken der Taste 'set' beim
Erscheinen der gewählten Registerkarte (in
diesem Fall "AL") wird der erste darin
enthaltene Parameter der aktuellen Ebene
angezeigt. Den gewünschten Parameter mit
den Tasten "UP" und "DOWN" wählen.
• Durch Drücken der Taste 'set' wird der Wert
des gewählten Parameters angezeigt, der
mit den Tasten 'UP' und 'DOWN' geändert
werden kann.
PASSWORTES für den Zugang zur
Benutzerebene (1) aufgefordert.
• Falls das Passwort PA1 aktiviert ist
(ungleich 0), wird zur Eingabe des Passworts
aufgefordert; den korrekten Wert mit den
Tasten UP und DOWN wählen und mit der
Taste 'set' bestätigen.
