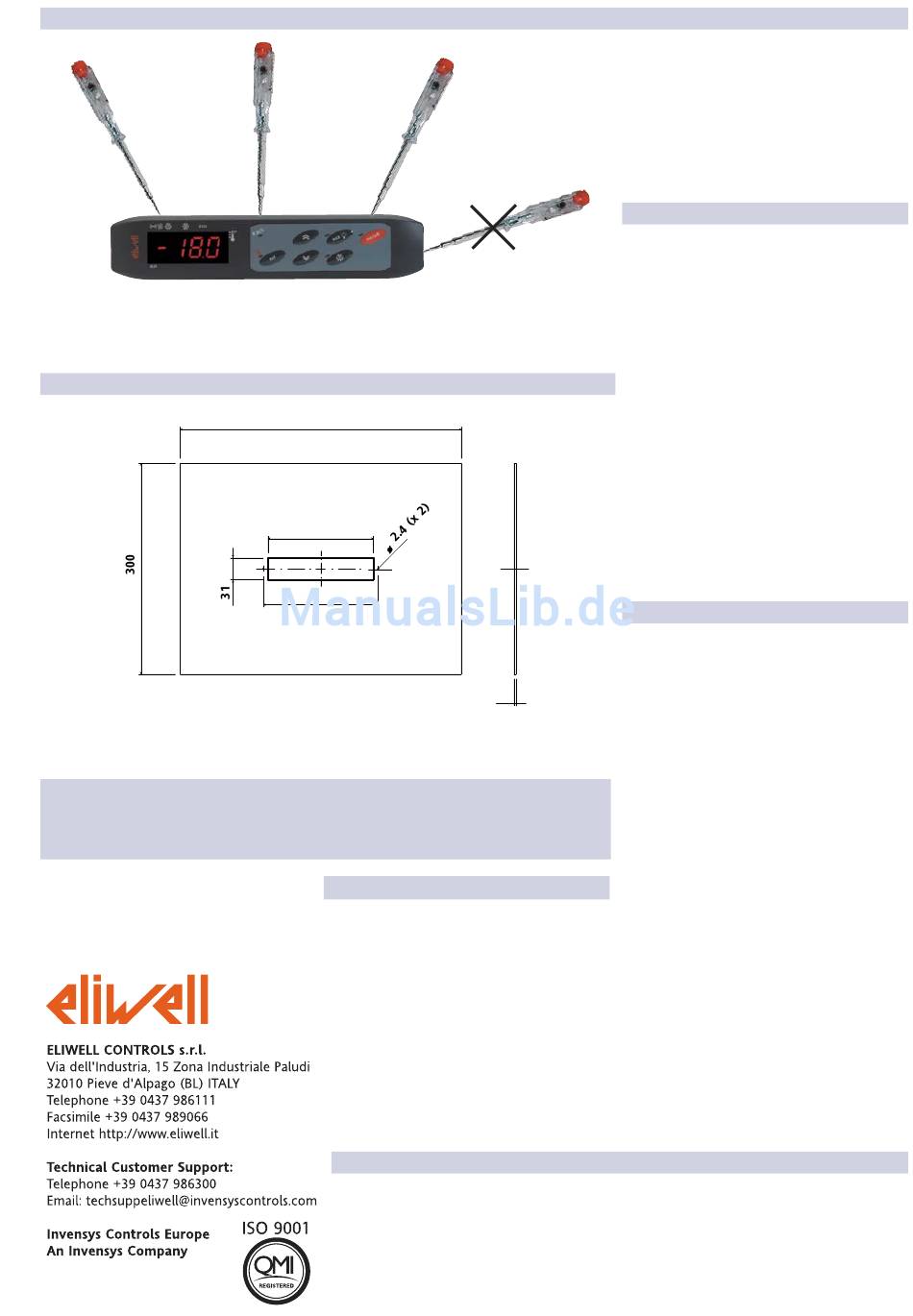

Um die Frontseite zu entfernen, auf die drei Befestigungshaken einwirken, wie es auf das Bild
gezeigt wird (von oben, von unten, aber nicht auf der Seite)
(A) PANEL THICKNESS 0.5-1-1.5-2-2.5-3 mm
PANEL THICKNESS - SPESSORE PANNELLO - ESPESOR DEL PANEL -
PANEELDICKE - EPAISSEUR PANNEAU -
Die technischen Eigenschaften, die im vorliegenden Dokument hinsichtlich der Messung (Bereich,
Genauigkeit, Auflösung usw.) angegeben werden, beziehen sich auf das Instrument im engeren Sinne und
nicht auf eventuelle mitgelieferte Zubehörartikel, wie zum Beispiel die Fühler. Dies bedeutet zum
Beispiel, dass der durch den Fühler verursachte Fehler zum charakteristischen Fehler des Instruments
addiert werden muss.
12-06 - D -
cod. 9IS43042
IWC 720-730
MECHANISCHER EINBAU
OK
CUT-OUT
400
150
163
HAFTUNG UND RESTRISIKEN
Das Unternehmen Eliwell haftet in keiner Weise für even-
tuelle Schäden, die auf folgende Ursachen zurückzufüh-
ren sind:
• Unsachgemäße Installation/ Benutzung, insbesondere
bei Nichteinhaltung der durch Vorschriften definierten
bzw. in vorliegender Anleitung enthaltenen
Sicherheitshinweise;
• Benutzung in Schalttafeln, deren Montagebedingungen
keinen angemessenen Schutz gegen Stromschlag, Wasser
und Staub gewährleisten;
• Benutzung in Schalttafeln, die den Zugang zu potentiell
gefährlichen Teilen ohne Einsatz von Werkzeug ermögli-
chen;
• Änderung oder Manipulation des Produkts;
• Installation/Benutzung in Schalttafeln, die nicht mit den
geltenden Normen und gesetzlichen Verordnungen über-
einstimmen.
Die vorliegende Veröffentlichung ist alleiniges Eigentum des Unternehmens Eliwell und darf ohne
ausdrückliche Genehmigung des Unternehmens Eliwell weder vervielfältigt noch verbreitet werden.
Bei der Erstellung des Dokuments wurde die größtmögliche Sorgfalt angewendet. Eliwell übernimmt
jedoch keinerlei Haftung für die Benutzung desselben.
Das gleiche gilt für alle Personen oder Gesellschaften, die an der Erstellung des vorliegenden
Dokumentes beteiligt sind.
Das Unternehmen Eliwell behält sich das Recht vor, jederzeit und ohne Vorankündigung formale
und/oder inhaltliche Änderungen vorzunehmen.
Das Instrument ist für den Tafeleinbau konzipiert. Eine
Bohrung 150x31mm ausführen, das Instrument einsetzen
und mit den entsprechenden mitgelieferten Schrauben
befestigen.
Die Montage des Instruments an Orten vermeiden, an
denen es hoher Feuchtigkeit und/oder Schmutz ausge-
setzt ist; es ist für den Einsatz in Umgebungen mit einem
normalen Verschmutzungsgrad vorgesehen. Sicherstellen,
dass die Umgebung der Kühlungsschlitze des Instruments
eine ausreichende Belüftung gewährleistet.
ELEKTRISCHE ANSCHLÜSSE
Achtung! Die elektrischen Anschlüsse stets bei abge-
schalteter Maschine vornehmen.
NO
Das Instrument verfügt über eine Schraubklemmleiste für
den Anschluss der elektrischen Kabel mit einem max.
Querschnitt von 2,5 mm
Leistungsanschlüsse): Hinsichtlich der Leistung der
Klemmen siehe Etikett auf dem Instrument.
Die Relaisausgänge sind spannungsfrei. Nie die maximal
zulässige Stromstärke überschreiten; im Falle höherer
Lasten einen Kontaktgeber mit geeigneter Leistung
verwenden.
Sicherstellen, dass die Netzspannung mit der
Betriebsspannung des Instruments übereinstimmt.
Die Fühler weisen keine besondere Einsetzpolung auf und
können mit normalem, zweiadrigem Kabel verlängert
werden (es sei darauf hingewiesen, dass die Verlängerung
der Fühler die elektromagnetische Verträglichkeit beein-
trächtigt: die Verkabelung muss mit der größtmöglichen
Sorgfalt vorgenommen werden).
Die Kabel der Fühler, der Spannungsversorgung und das
Kabel der seriellen TTL-Verbindung sollten von den
Leistungskabeln getrennt geführt werden.
NUTZUNGSBEDINGUNGEN
ZULÄSSIGER GEBRAUCH
Aus Sicherheitsgründen muss das Instrument in Übe-
reinstimmung mit den gegebenen Anleitungen instal-
liert und benutzt werden, insbesondere dürfen unter
A
gefährlicher Spannung stehende Teile unter
Normalbedingungen nicht zugänglich sein.
Das Gerät muss in Abhängigkeit von der Anwendung in
geeigneter Weise vor Wasser und Staub geschützt wer-
den und darf ausschließlich unter Verwendung von
Werkzeug zugänglich sein (außer der Frontblende).
Das Instrument eignet sich für den Einbau in Systeme
in Haushalten und/oder vergleichbare Geräte im
Bereich der Kühlung und wurde hinsichtlich aller
sicherheitsrelevanten Aspekte auf der Grundlage der
anwendbaren europäischen Normen geprüft.
Klassifizierung:
• Konstruktionstechnisch als elektronische
Automatiksteuerung zur Systemeinbindung mit
unabhängigem Einbau;
• Gemäß der Eigenschaften der automatischen
Funktionsweise als Steuerung mit Betätigung vom Typ
1 B;
• Als Vorrichtung der Klasse A hinsichtlich
Softwareklasse und -struktur.
UNZULÄSSIGER GEBRAUCH
Jeder unsachgemäße Gebrauch ist verboten.
Es wird darauf hingewiesen, dass die gelieferten
Relaiskontakte funktionellem Verschleiß unterliegen:
Eventuelle Schutzvorrichtungen, die von
Produktnormen vorgeschrieben werden oder aufgrund
offensichtlicher Sicherheitsanforderungen notwendig
sind, müssen außerhalb des Instruments realisiert wer-
den.
HAFTUNGSAUSSCHLUSS
2
(nur ein Leiter je Klemme für
5/6
