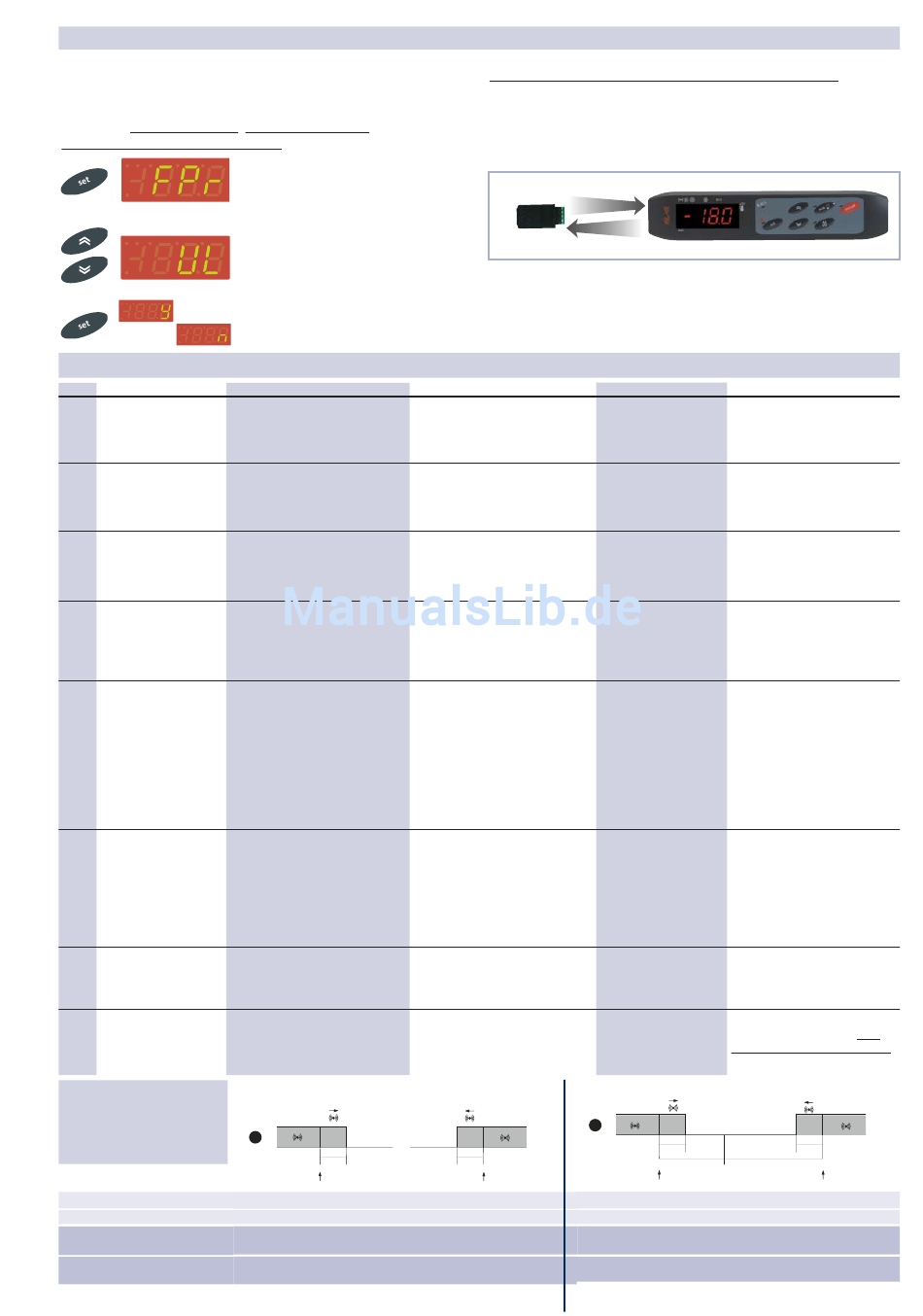

Die Copy Card ist ein Zubehörartikel, der an den seriellen TTL-Port
angeschlossen wird und die schnelle Programmierung der
Parameter des Instruments gestattet (Uploaden und Downloaden
der Parameter-Sets eines oder mehrerer Instrumente des gleichen
Typs). Zum Upload (Label UL), Download (Label dL) und
Formatieren des Schlüssels (Label Fr) bitte vorgehen wie nachste-
hend beschrieben:
LABEL
ALARM
URSACHE
E1
Fühler 1(Regelung)
• Messung von Werten außerhalb
des Nenn-Erfassungsbereichs
defekt
• Reglerfühler defekt/in
Kurzschluss/Fühler offen
• Messung von Werten außerhalb
E2
Fühler 2 (Verdampfer)
defekt
des Nenn-Erfassungsbereichs
• Reglerfühler defekt/in
Kurzschluss/Fühler offen
• Von Fühler 1 erfasster Wert > HAL
nach einer Zeit "tAO".
AH1
Höchsttemperatur-
alarm
(siehe Schema "ALARME MIN MAX
und Beschreibung der Parameter
"HAL" und "Att" und "tAO")
AL1
Mindesttemperatur-
• Von Fühler 1 erfasster Wert < LAL
nach einer Zeit "tAO". (siehe
alarm
Schema "ALARME MIN MAX und
Beschreibung der Parameter "LAL"
und "Att" und "tAO")
Ad2
Abtauende
• Bei Ende des Abtauprozesses
wegen Timeout (statt wegen
wegen Timeout
Erreichung der vom Abtaufühler
gemessenen Temperatur Ende
Abtauung).
• Bei offener Tür, abhängig von der
Opd
Alarm Tür offen
durch Parameter tdO festgelegten
Verzögerungszeit
• Regelung Alarm von aktivem
EA
Externer Alarm
Digital Input, wenn "H11" = -5 / 5
HÖCHST- UND
MINDESTTEMPE-
RATURALARME
Mindesttemperaturalarm
Temperatur geringer oder gleich LAL (LAL mit Vorzeichen)
Höchsttemperaturalarm
Temperatur höher oder gleich HAL (HAL mit Vorzeichen)
Ende Mindesttemperaturalarm
Ende Höchsttemperaturalarm
IWC 720-730
• In der Registerkarte 'FPr' befinden sich die
für die Nutzung der Copy Card erforderli-
chen Steuerfunktionen. Drücken Sie 'Set' um
Zugang zu diesen Funktionen zu erhalten.
• Wählen Sie mit Hilfe der Tasten 'UP' und
'DOWN' die gewünschte Funktion aus.
Drücken Sie die Taste 'Set' um den
Upload zu starten.
• Wird der Prozess erfolgreich abgeschlos-
sen, erscheint auf dem Display ein 'y',
schlägt er fehl, wird ein 'n' angezeigt.
Temperatur ausgedrückt als absoluter Wert (Par "Att"=0)
Abs(olut)
1
AFd
LAL
Temperatur höher oder gleich LAL+AFd
Temperatur geringer oder gleich HAL-AFd
COPY CARD
Download nach einem Reset
Den Schlüssel bei ausgeschaltetem Instrument anschließen. Beim
Einschalten des Instruments werden die Programmierungsparameter
in das Instrument geladen; nach Abschluss des Lamp Tests erscheint
für ca. 5 Sekunden folgende Anzeige auf dem Display:
• das Label dLY, falls die Operation erfolgreich durchgeführt wurde
• das Label dLn, falls der Vorgang fehlgeschlagen ist.
DOWNLOAD
Uploading and downloading parameters to and from instrument
ANMERKUNG:
• Nach dem Download arbeitet das Instrument mit dem neuen,
soeben geladenen Parameter-Set. • siehe "Registerkarte FPr" in der
Parametertabelle und Beschreibung der Parameter
ALARME
AUSWIRKUNGEN
Anzeige des Labels "E1" auf dem Display;
Aktivierung des Reglers, wie über die
Parameter On1 und OF1 festgelegt,
falls für Arbeitszyklus (Duty Cycle)
programmiert
Anzeige des Labels "E2" auf dem
Display;
Erzeugung eines Alarms in der
Registerkarte "AL" mit Labels
AH1/AH2
Erzeugung eines Alarms in der
Registerkarte "AL" mit Labels
AL1/AL2
Erzeugung eines Alarms in der
Registerkarte "AL" mit dem Label
"Ad2".
Erzeugung eines Alarms in der
Registerkarte "AL" mit dem Label "Opd".
ANMERKUNG: der Parameter tAo
wird beim Schließen der Tür nicht
auf Null gestellt: bei kontinuierlichen
Türöffnungen und -schließungen
würden die eventuellen Alarme nie
angezeigt werden.
Alarmmeldung in der Registerkarte
"AL" mit Label EA
Blockiert die Regler nur, falls
"H11"=-5 /5
ALLE
siehe LED Alarm - Signalisierung
mit Summer NUR BEI DEN MODEL-
LEN MIT SUMMER.
AFd
HAL
Temperatur geringer oder gleich Sollwert+LAL (LAL nur positiv)
Temperatur höher oder gleich Sollwert+HAL (HAL nur positiv)
Temperatur höher oder gleich Sollwert + LAL + AFd
Temperatur geringer oder gleich Sollwert+HAL-AFd
wenn Att=reL(ativ), muss LAL negativ sein: also
Sollwert+LAL<Sollwert da Sollwert+(-|LAL|)=set-|LAL|
UPLOAD
Lösung der Probleme
ANMERKUNGEN:
• die Kabel der Fühler
überprüfen
• Fühler ersetzen
• die Kabel der Fühler
überprüfen
• Fühler ersetzen
• Warten, bis der von
Fühler 1 erfasste
Temperaturwert unter
HAL liegt
• Warten, bis der von
Fühler 1 erfasste
Temperaturwert über LAL
liegt
• Im Alarmstatus wird mit
Druck auf eine beliebige
Taste die Leuchtanzeige
deaktiviert. Zum definiti-
ven Löschen muss der
nächste Abtauzyklus
abgewartet werden.
• Die Rückstellung erfolgt
automatisch
ALLE
ALLE - Falls Zeiten für die
Zum Stummschalten des
Alarmdeaktivierung laufen (siehe
Alarms eine beliebige
Tabelle Parameter Registerkarte 'AL'),
Taste drücken.
wird der Alarm nicht gemeldet.
Temperatur ausgedrückt als relativer Wert zum Sollwert
(Par "Att"=1) rEL(ativ)
2
Off
AFd
set
SP1+ LAL/SP2 + LAL
Sollwert -|LAL|+AFd
AFd
SP1+ HAL/SP2 + HAL
