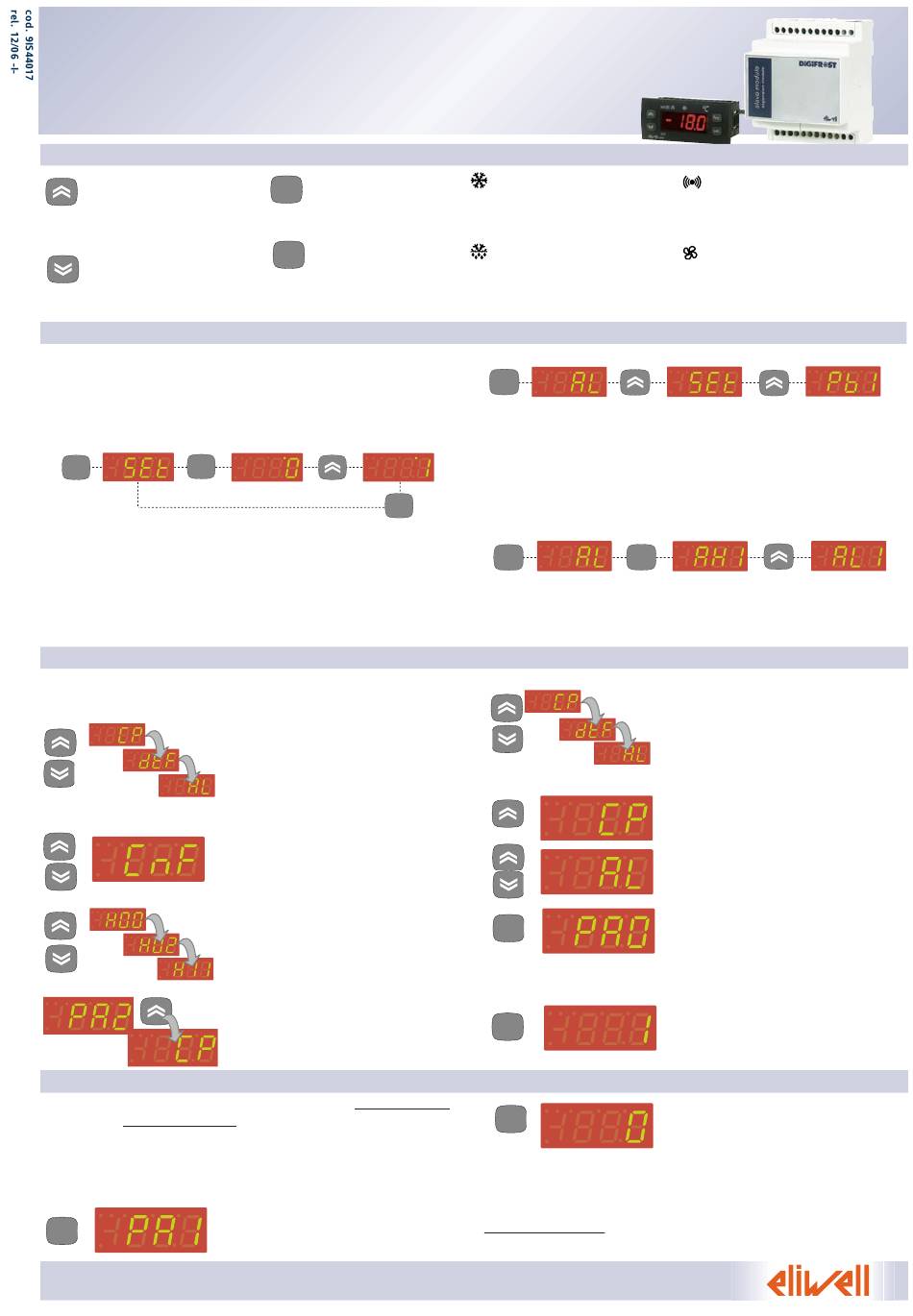

Eliwell IS972LX Handbuch

IS972LX - IS974LX
Elektronische Regler Master/Slave für
"belüftete" Kühlstellen mit konfigurierbaren Ausgängen
UP
Geht die Menüpositionen durch
Erhöht die Werte
*Aktivierung der manuellen
Abtauung (siehe Parameter H31)
DOWN
Geht die Menüpositionen durch
Vermindert die Werte
Programmierbar über Parameter
(siehe Param. H32)
a) Zum Aufrufen des Menüs Maschinenstatus die Taste 'Set' kurz
drücken.
Unter normalen Bedingungen befinden sich innerhalb des Menüs
die Labels, die den beiden Sollwerten entsprechen.
Nach Anzeige des Labels 'SEt' für die Anzeige des Sollwerts die
Taste "Set" drücken.
set
set
Der Sollwert erscheint auf dem Display. Zum Ändern des Sollwerts
innerhalb von 15 Sekunden die Tasten "UP" und "DOWN" betätigen.
Bei erneutem Drücken der Taste Set, beim Drücken der Taste fnc
oder nach Ablauf von 15 Sekunden wird der zuletzt angezeigte Wert
gespeichert und auf dem Display erscheint wieder das Label "SEt".
Zum Einstellen des Sollwerts 2 ebenso wie beim Einstellen des
Sollwerts verfahren.
Das Menü ist in 2 Ebenen unterteilt, nach 5 Sekunden langem Drücken der Taste
'Set' kann der Benutzer auf die Registerkarten der Benutzerebene (1) zugreifen
Navigation auf Benutzerebene(1):
Zugang zur Installateur-Ebene (2):
Der Zugang zu den Parametern kann sowohl auf Benutzerebene
als auch auf Installateur-Ebene durch ein Passwort begrenzt wer-
den. Die Passwörter können durch Einstellen der Parameter
PA1(Passwort Benutzer) und PA2 (Passwort Installateur) in der
Registerkarte 'dIS' aktiviert werden. Die Passwörter sind aktiviert,
wenn der Wert der 2 Parameter PA1 und PA2 ungleich 0 ist.
set
fnc
fnc
Funktion ESC (Ausgang)
Programmierbar über
Parameter 0(siehe Parameter H33)
SOLLWERT
set
Zugang zum Sollwert
Zugang zu den Menüs
Bestätigung der Befehle
Anzeige von Alarmen (sofern vor-
handen)
SOLLWERTEINSTELLUNG - MENÜ MASCHINENSTATUS
set
MENÜ PROGRAMMIERUNG
• Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten des
Menüs Programmierung durchgegangen
werden, die nur benutzerdefinierte
Parameter enthalten (1)
• Durch Betätigung der Tasten 'UP' und
'DOWN' die Registerkarten der
Benutzerebene(1) durchgehen bis zur
Anzeige der Registerkarte mit Label 'CnF',
zum Aufrufen der darin enthaltenen
Parameter die Taste 'Set' drücken.
• Durch Betätigung der Tasten 'UP' und
'DOWN' werden alle in 'CnF' vorhandenen
Parameter der Benutzerebene (1) angezeigt,
fortfahren, bis auf dem Dispay das Label
'PA2' erscheint und dann 'Set' drücken.
• Durch Drücken der Taste 'Set' bei
Erscheinen von 'PA2' zeigt das Display die
erste Registerkarte an, die Parameter der
Installateur-Ebene enthält, somit die
Registerkarte 'CP'
•
Zum Aufrufen des Menüs "Programmierung"
die Tasteo "Set" länger als 5 Sekunden
gedrückt halten. Falls erforderlich wird zur
Eingabe des PASSWORTES für den Zugang zur
TASTEN UND LEDs
Verdichter oder Relais 1
ON für Verdichter an;
blinkend für verzögert, Schutz oder
Aktivierung blockiert
Abtaubetrieb
ON für Abtauung läuft;
blinkend für manuelle Aktivierung
oder über Digitaleingang
b) Falls Alarme vorliegen, erscheint das Label "AL".
set
Mit den Tasten "UP" und "DOWN" können alle im Menü enthalte-
nen Registerkarten durchgegangen werden, das heißt:
-AL: Registerkarte Alarme (sofern vorhanden; mit Ausnahme der
Fehler/Defekte Fühler);
-SEt: Registerkarte Sollwerteinstellung .
c) Falls eine Alarmbedingung vorliegt, erscheint bei Aufruf des
Menüs "Maschinenstatus" das Label der Registerkarte "AL".
set
set
(Beispiel: bei vorhandenen Höchst- und Mindesttemperaturalarmen)
Zum Durchgehen der Liste der aktiven Alarme die Tasten UP und
DOWN betätigen und 'Set' drücken, um den gewählten Alarm
anzuzeigen.
Navigation auf Installateur-Ebene (2):
set
set
PASSWORT
set
Parameter der Installateur-Ebene (2)
Im Menü Programmierung die Registerkarten mit den Parametern
der Benutzerebene mit den Tasten 'UP und 'DOWN' durchgehen,
bis die Registerkarte CnF erscheint.
Alarm
ON für aktiven Alarm;
blinkend für stummgeschalteten Alarm
Gebläse
ON für Gebläse in Betrieb
set
•
Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten des
Menüs Programmierung durchgegangen
werden, die nur Parameter der
Installateur-Ebene enthalten (2)
Ändern des Parameterwerts (auf bei-
den Ebenen):
• Nach Drücken der Taste 'Set' erscheint auf
dem Display die erste Registerkarte des
Menüs. (zum Beispiel: Registerkarte "CP")
• Durch Betätigung der Tasten 'UP' und
'DOWN' können alle Registerkarten der
laufenden Ebene durchgegangen werden.
• Durch Drücken der Taste 'Set' neben der
gewählten Registerkarte (in diesem Fall
"AL") wird der erste darin enthaltene
Parameter der laufenden Ebene ange-
zeigt. Den gewünschten Parameter mit
den Tasten 'UP' und 'DOWN' wählen.
• Durch Drücken der Taste 'Set' wird der
Wert des gewählten Parameters ange-
zeigt, der mit den Tasten 'UP' und
'DOWN' geändert werden kann.
Benutzerebene(1) aufgefordert
• Falls das Passwort 1 aktiviert ist (ungleich 0),
wird zur Eingabe des Passworts aufgefordert;
den korrekten Wert mit den Tasten UP und
DOWN wählen und mit der Taste 'Set' bestäti-
gen.
