ROTWILD R.R2 // GT 2 - CARBON – Anleitung & Montagehilfen
Bedienen im Detail

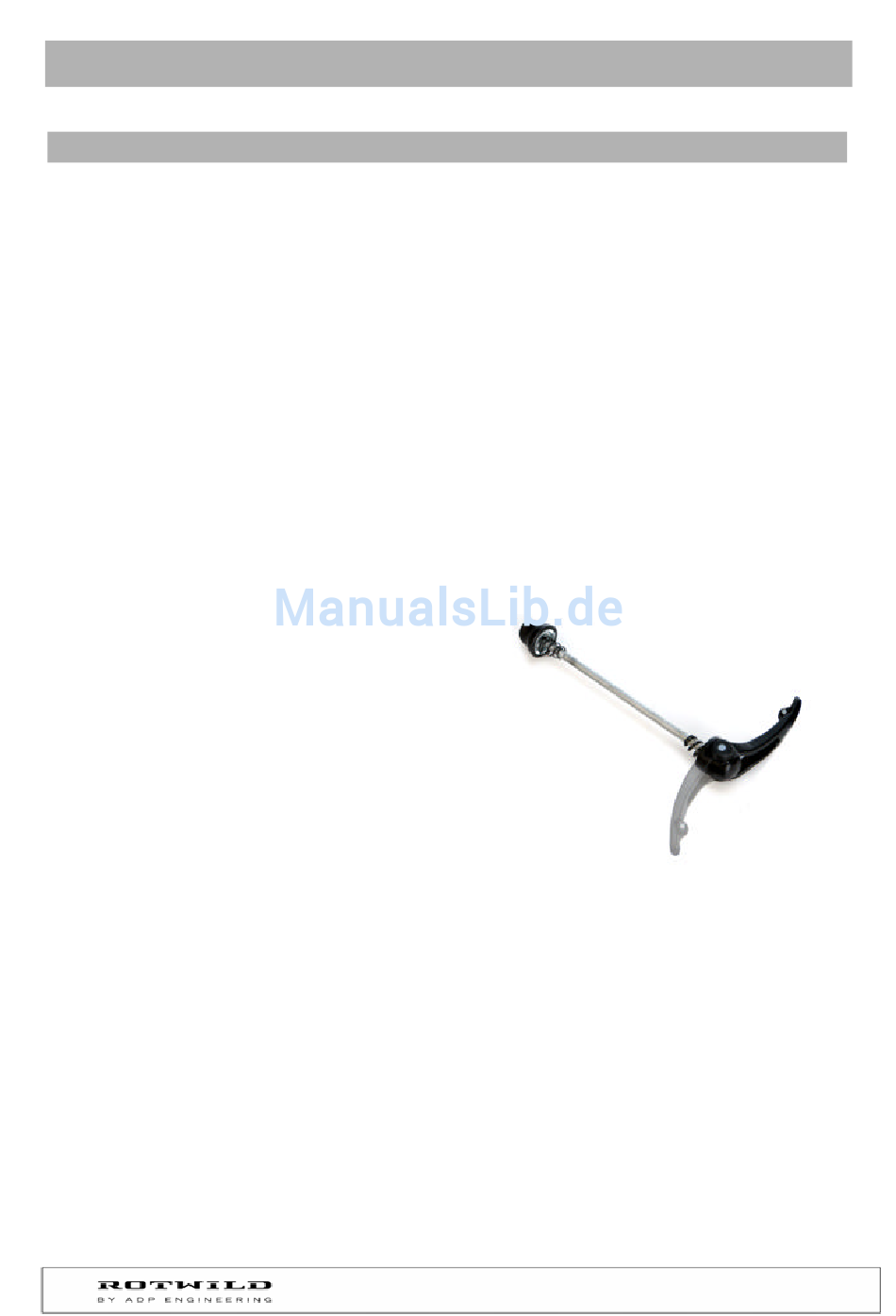

Schnellspanner
Schnellspanner bestehen auf der einen Seite aus einem Umlenkhebel, der die Schließbewegung über einen
Exzenter in eine Klemmkraft umwandelt. Auf der anderen Seite befindet sich die sog. Vorspannmutter, die
über die Gewindestange eingestellt wird.
Tipps im Umgang mit Schnellspannern.
Der Schnellspannhebel an Ihren Laufräder sollte sich stets auf der linken Seite befinden.
1.
Aufgrund der unterschiedlichen Achslängen von Vorder- (100 mm) - und Hinterrad (135
mm) sind in Ihrem ROTWILD Bike unterschiedlich lange Schnellspanner verbaut.
2.
Öffnen Sie den Schnellspanner bis die Aufschrift OPEN nach außen zeigt. Wenn Sie diesen
wieder schließen wollen stellen Sie fest, dass der Hebel sich bis ca. zur Hälfte sehr leicht
schließen lässt – d.h. keine Klemmkraft.
3.
Während der zweiten Hälfte des Weges muss die
Klemmkraft deutlich zunehmen, bis sich der Hebel
zum Schluss nur noch mit dem Handballen
bewegen lässt.
4.
In der Endstellung muss der Hebel parallel zur
Gabel bzw. zum Hinterbau anliegen. Er darf nicht
abstehen so dass er unbeabsichtigt geöffnet
werden kann. Die Aufschrift CLOSE zeigt nach
außen.
5.
Ist der Hebel geschlossen, darf er sich nicht mehr
drehen lassen. Sollte dies der Fall sein, ist der
Schnellspannhebel nicht richtig geschlossen und
die Klemmung kann sich lösen. Sie müssen Ihn
erneut öffnen und den Vorgang wiederholen.
6.
Abschließend heben Sie einfach die Laufräder
leicht vom Boden an. Ein sicher geklemmtes
Laufrad l ässt sich nun nicht mehr aus der
Achsklemmung schieben.
7.
Bezüglich eventuell verwendeter DT SWISS RWS
Schnellspanner verweisen wir auf die Homepage
des Herstellers www.dtswiss.com.
Seite 3 – Stand 11/2007
