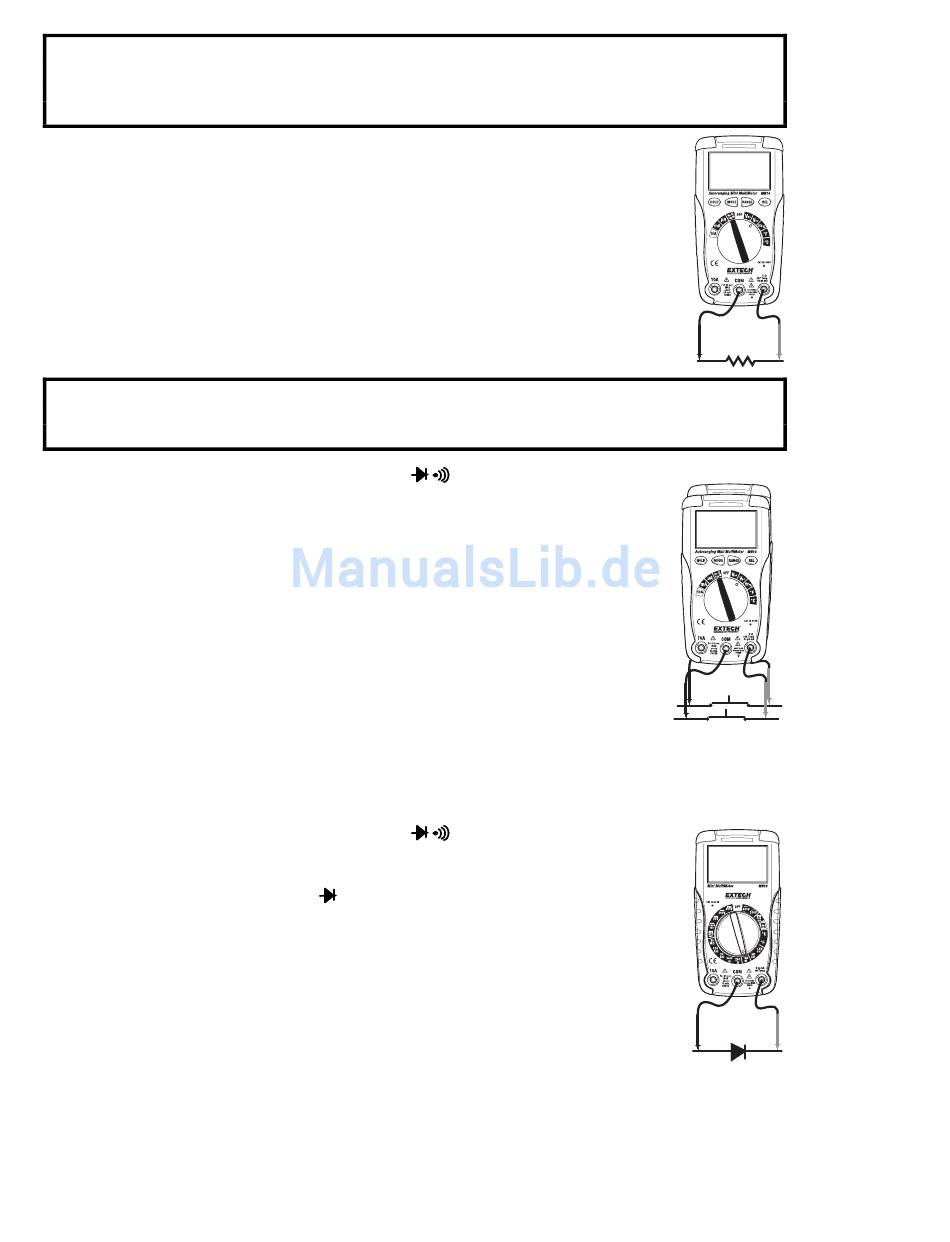

WIDERSTANDSMESSUNGEN
WARNUNG: Bevor Sie mit der Widerstandsmessung beginnen, nehmen Sie das zu
messende Gerät vom Strom und entleeren Sie alle Kondensatoren, um einen
elektrischen Schock zu vermeiden. Entfernen Sie alle Batterien und entstöpseln Sie das
Netzkabel.
1.
Setzen Sie den Funktionsschalter auf Ω.
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die
negative COM-Buchse. Stecken Sie den roten Bananenstecker des
Messfühlers in die positive Ω -Buchse.
3.
Verbinden Sie während des Messens die Spitzen der Messfühler mit
dem Stromkreislauf oder den Teilen. .
4.
Lesen Sie den Widerstand auf dem Display ab.
DURCHGANGSPRÜFUNG
WARNUNG: Zur Vermeidung eines elektrischen Schocks, führen Sie niemals eine
Messung des Stromdurchgangs von Kreisläufen oder Kabeln durch, die noch unter
Spannung stehen.
1.
Setzen Sie den Funktionsschalter auf
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die
negative COM-Buchse. Stecken Sie den roten Bananenstecker des
Messfühlers in die positive Ω-Buchse.
3.
Verbinden Sie die Spitzen des Messfühlers mit dem Stromkreislauf
oder Kabel, welches Sie messen möchten.
4.
Wenn der Widerstand weniger als ca. 100Ω beträgt, erscheint ein
akustisches Signal. Falls der Stromkreislauf geöffnet ist, erscheint
auf dem Bildschirm ein "1.
DIODENPRÜFUNG
1.
Setzen Sie den Funktionsschalter auf
2.
Stecken Sie den schwarzen Bananenstecker des Messfühlers in die
negative COM-Buchse. Stecken Sie den roten Bananenstecker des
Messfühlers in die positive
3.
Eine typische Diodenmessung zeigt circa .400 bis .500 Volt für die
Durchlassmessung und "1.
4.
Eine abgeschaltete Diode wird einen niedrigen Wert für sowohl den
Umkehr- als auch den Durchlasstest anzeigen. Eine stromführende
Diode wird "1.
".
-Buchse.
" für die Umkehrmessung an.
" für beide Richtungen angeben.
6
.
.
MN15-EU V1.2 7/08
