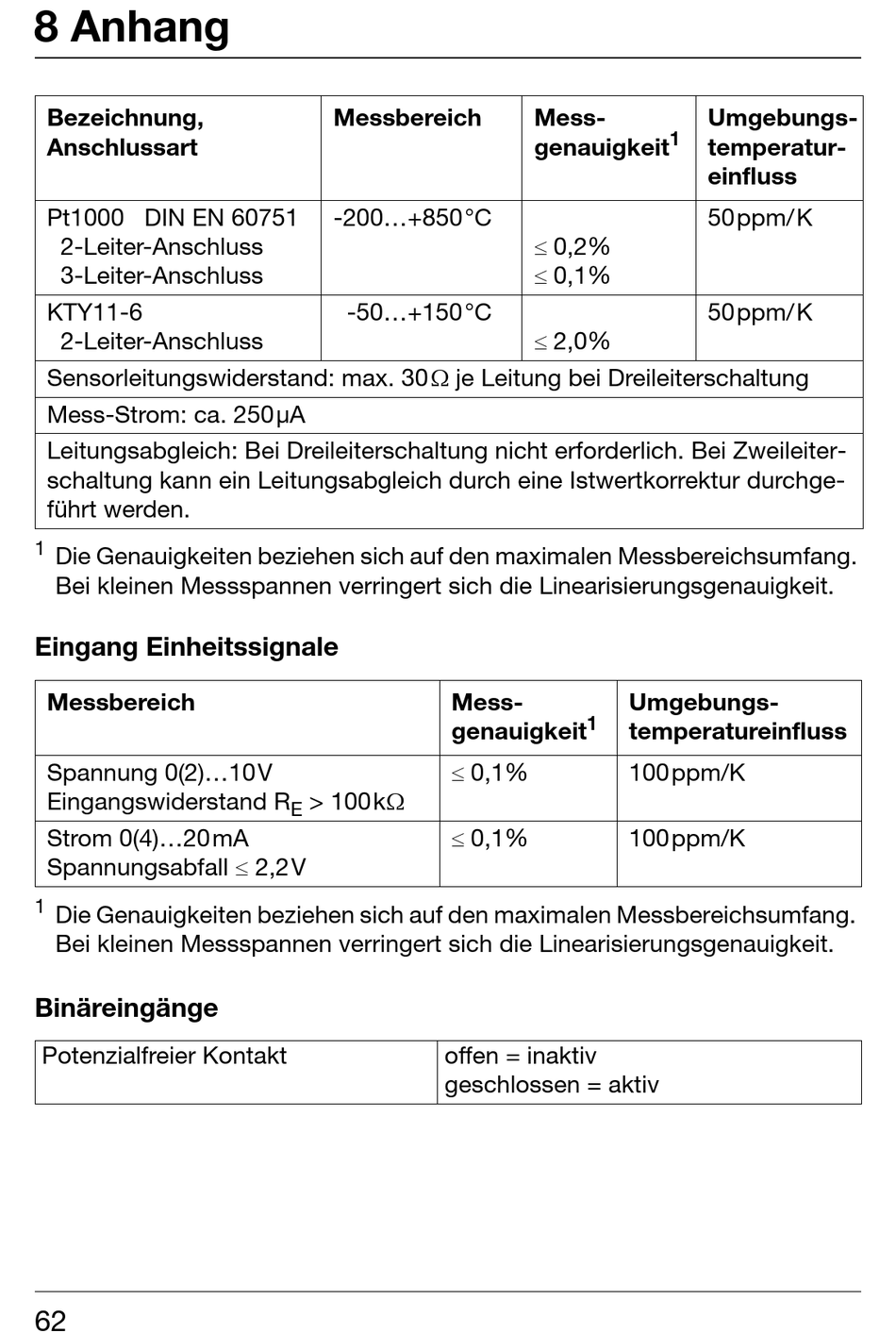

8 Anhang
Bezeichnung,
Anschlussart
Pt1000 DIN EN 60751
2-Leiter-Anschluss
3-Leiter-Anschluss
KTY11-6
2-Leiter-Anschluss
Sensorleitungswiderstand: max. 30 je Leitung bei Dreileiterschaltung
Mess-Strom: ca. 250µA
Leitungsabgleich: Bei Dreileiterschaltung nicht erforderlich. Bei Zweileiter-
schaltung kann ein Leitungsabgleich durch eine Istwertkorrektur durchge-
führt werden.
1
Die Genauigkeiten beziehen sich auf den maximalen Messbereichsumfang.
Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.
Eingang Einheitssignale
Messbereich
Spannung 0(2)...10V
Eingangswiderstand R
Strom 0(4)...20mA
Spannungsabfall 2,2V
1
Die Genauigkeiten beziehen sich auf den maximalen Messbereichsumfang.
Bei kleinen Messspannen verringert sich die Linearisierungsgenauigkeit.
Binäreingänge
Potenzialfreier Kontakt
62
Messbereich
-200...+850°C
-50...+150°C
Mess-
genauigkeit
0,1%
> 100k
E
0,1%
offen = inaktiv
geschlossen = aktiv
Mess-
1
genauigkeit
0,2%
0,1%
2,0%
Umgebungs-
1
temperatureinfluss
100ppm/K
100ppm/K
Umgebungs-
temperatur-
einfluss
50ppm/K
50ppm/K
