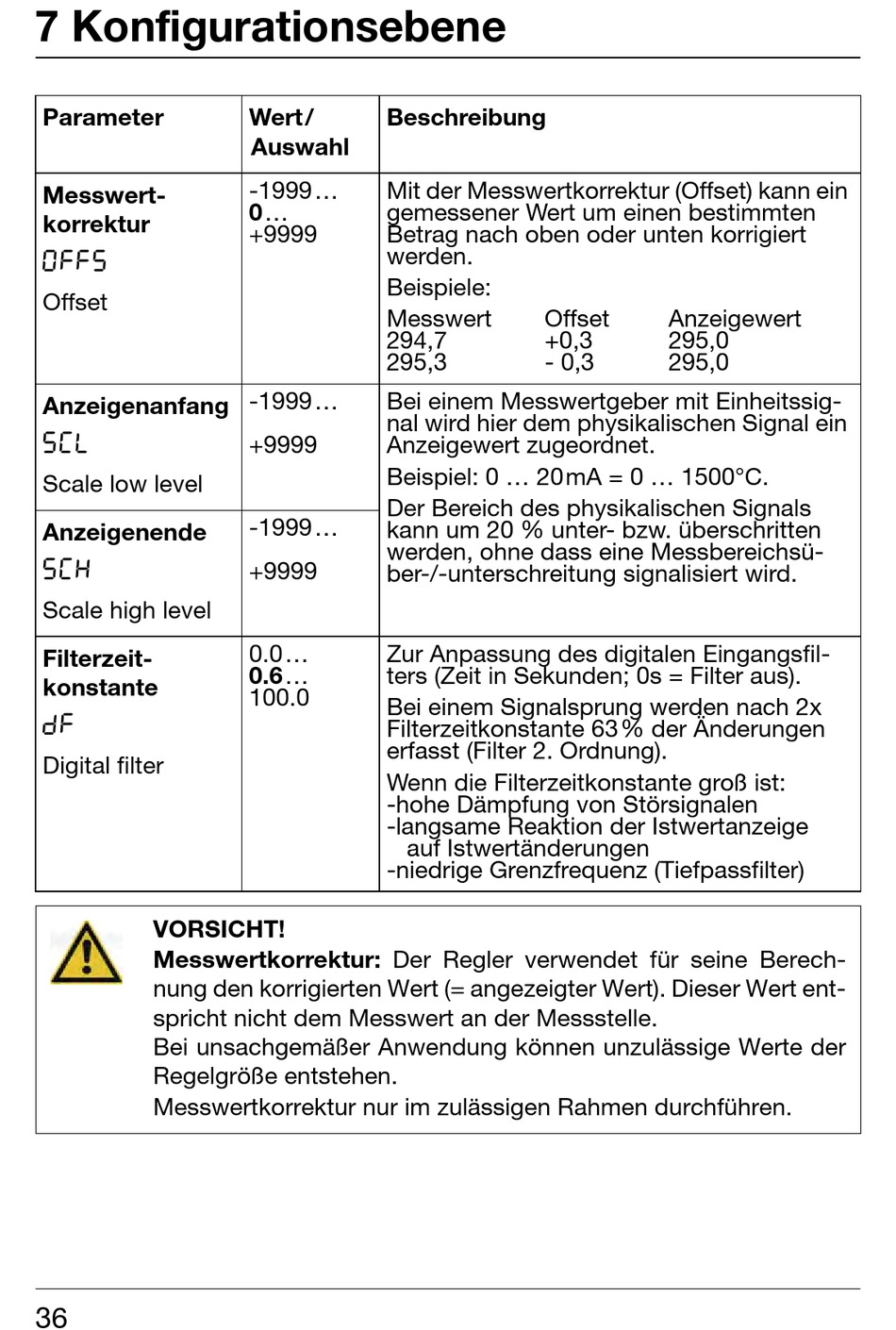

7 Konfigurationsebene
Parameter
Messwert-
korrektur
OFFS
Offset
Anzeigenanfang
SCL
Scale low level
Anzeigenende
SCH
Scale high level
Filterzeit-
konstante
dF
Digital filter
VORSICHT!
Messwertkorrektur: Der Regler verwendet für seine Berech-
nung den korrigierten Wert (= angezeigter Wert). Dieser Wert ent-
spricht nicht dem Messwert an der Messstelle.
Bei unsachgemäßer Anwendung können unzulässige Werte der
Regelgröße entstehen.
Messwertkorrektur nur im zulässigen Rahmen durchführen.
36
Wert/
Beschreibung
Auswahl
-1999...
Mit der Messwertkorrektur (Offset) kann ein
0...
gemessener Wert um einen bestimmten
+9999
Betrag nach oben oder unten korrigiert
werden.
Beispiele:
Messwert
294,7
295,3
-1999...
Bei einem Messwertgeber mit Einheitssig-
nal wird hier dem physikalischen Signal ein
+9999
Anzeigewert zugeordnet.
Beispiel: 0 ... 20mA = 0 ... 1500°C.
Der Bereich des physikalischen Signals
-1999...
kann um 20 % unter- bzw. überschritten
werden, ohne dass eine Messbereichsü-
+9999
ber-/-unterschreitung signalisiert wird.
0.0...
Zur Anpassung des digitalen Eingangsfil-
0.6...
ters (Zeit in Sekunden; 0s = Filter aus).
100.0
Bei einem Signalsprung werden nach 2x
Filterzeitkonstante 63% der Änderungen
erfasst (Filter 2. Ordnung).
Wenn die Filterzeitkonstante groß ist:
-hohe Dämpfung von Störsignalen
-langsame Reaktion der Istwertanzeige
auf Istwertänderungen
-niedrige Grenzfrequenz (Tiefpassfilter)
Offset
Anzeigewert
+0,3
295,0
- 0,3
295,0
