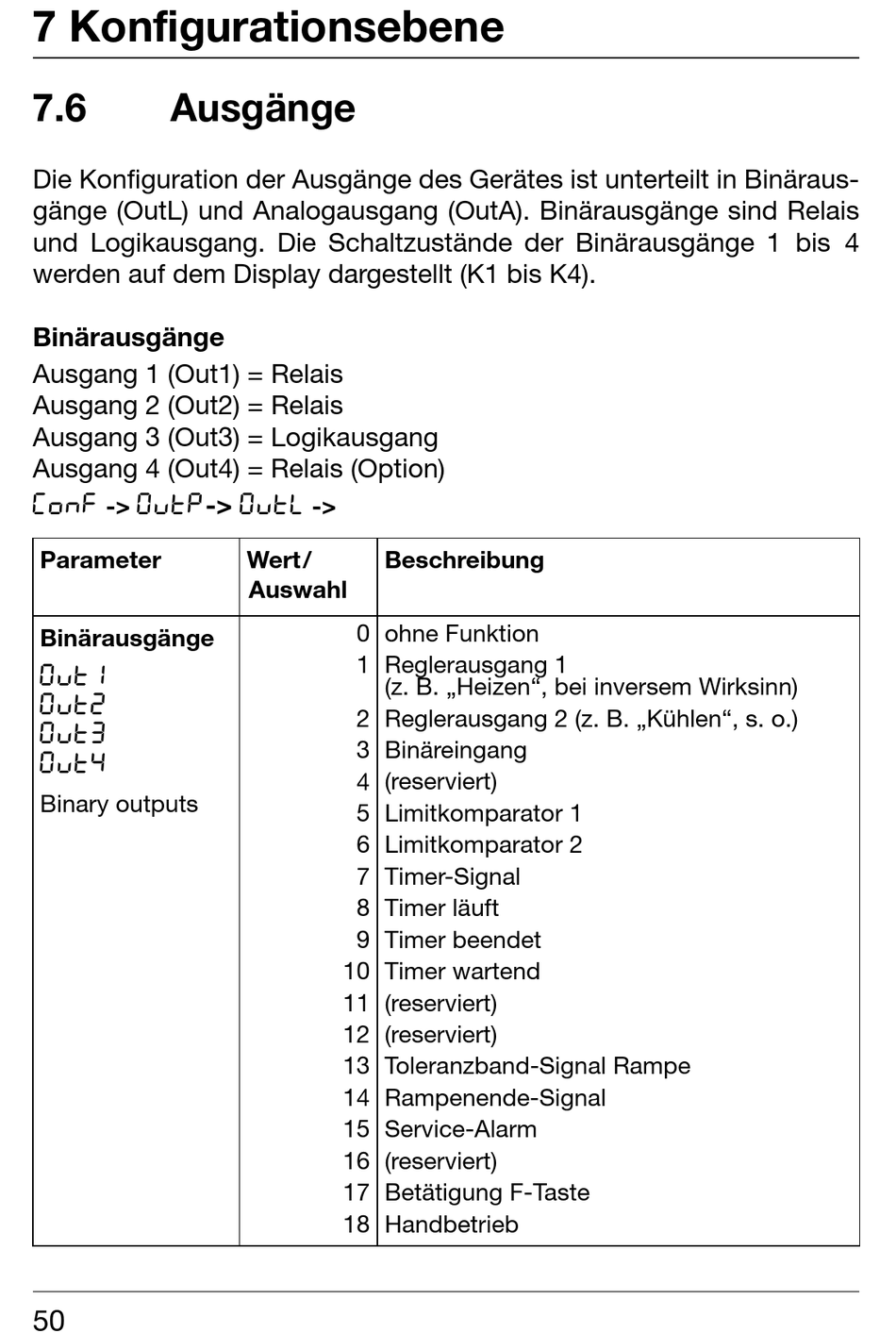

7 Konfigurationsebene
7.6
Ausgänge
Die Konfiguration der Ausgänge des Gerätes ist unterteilt in Binäraus-
gänge (OutL) und Analogausgang (OutA). Binärausgänge sind Relais
und Logikausgang. Die Schaltzustände der Binärausgänge 1 bis 4
werden auf dem Display dargestellt (K1 bis K4).
Binärausgänge
Ausgang 1 (Out1) = Relais
Ausgang 2 (Out2) = Relais
Ausgang 3 (Out3) = Logikausgang
Ausgang 4 (Out4) = Relais (Option)
ConF
OutP
->
Parameter
Binärausgänge
0ut1
0ut2
0ut3
0ut4
Binary outputs
50
OutL
->
->
Wert/
Auswahl
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Beschreibung
ohne Funktion
Reglerausgang 1
(z. B. „Heizen", bei inversem Wirksinn)
Reglerausgang 2 (z. B. „Kühlen", s. o.)
Binäreingang
(reserviert)
Limitkomparator 1
Limitkomparator 2
Timer-Signal
Timer läuft
Timer beendet
Timer wartend
(reserviert)
(reserviert)
Toleranzband-Signal Rampe
Rampenende-Signal
Service-Alarm
(reserviert)
Betätigung F-Taste
Handbetrieb
