Limitkomparatoren
Limitkomparatoren können verwendet werden, um den Istwert hin-
sichtlich bestimmter Grenzwerte zu überwachen. Die Arbeitsweise (lk1
bis lk8) der Limitkomparatoren kann vom Anwender konfiguriert wer-
den. Wenn ein Grenzwert überschritten wird, kann ein Alarmsignal
ausgegeben oder eine interne Funktion ausgelöst werden.
Es stehen 2 Limitkomparatoren zur Verfügung (LC1, LC2). Der Wert der
Schaltdifferenz HySt ist einstellbar und in allen Fällen symmetrisch
zum Grenzwert (AL).

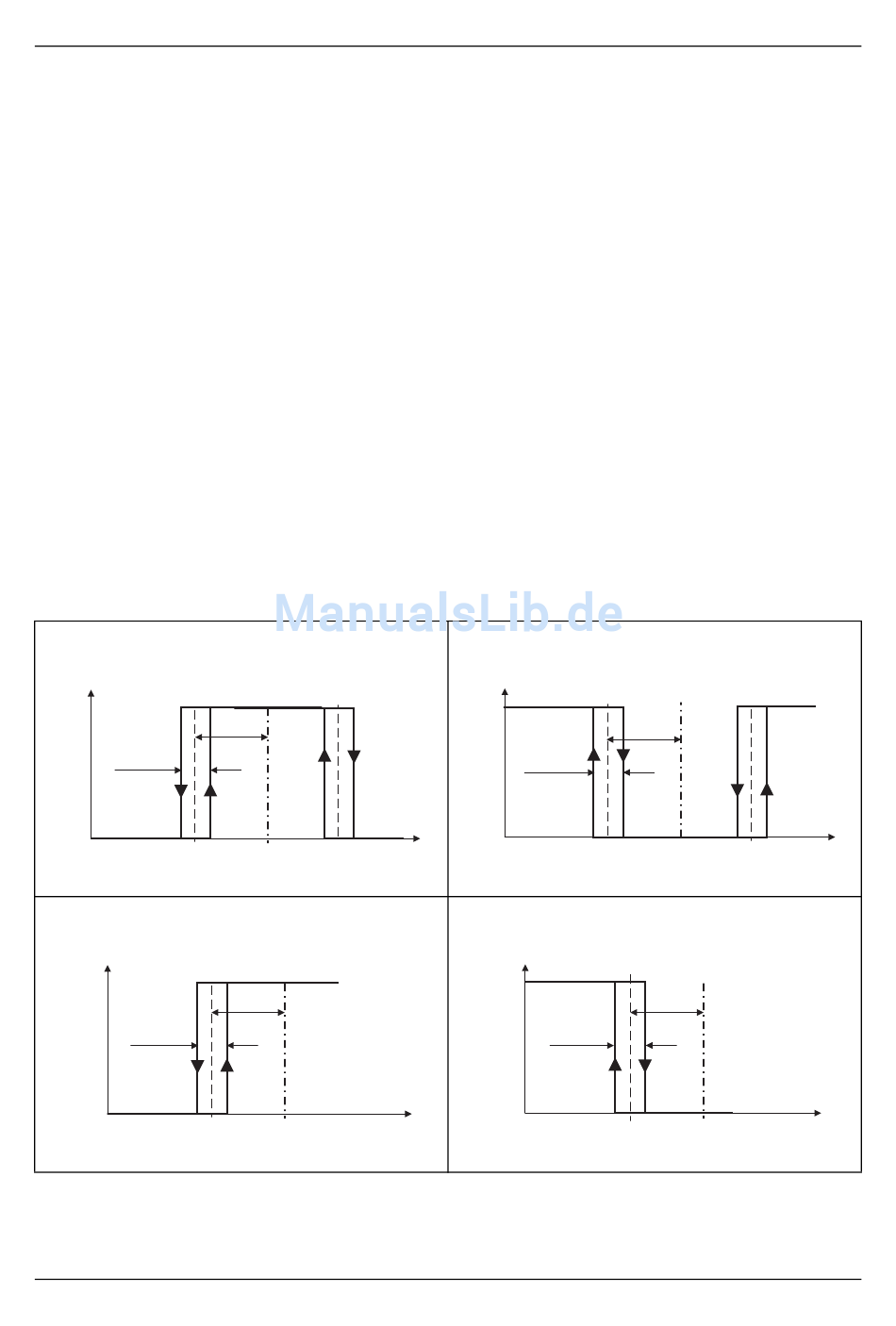

Grenzwert AL relativ zu Sollwert w
Die Limitkomparator-Funktionen lk1 bis lk6 überwachen den Istwert
gegenüber einem Grenzwert AL, der vom Sollwert w abhängt. Dies be-
deutet, dass sich bei einer Sollwertänderung die absoluten Grenzwer-
te ebenfalls ändern.
lk1
1
HySt
0
lk3
1
HySt
0
7 Konfigurationsebene
AL
w
AL
x
w
lk2
1
HySt
0
x
lk4
1
HySt
0
AL
w
AL
x
w
x
