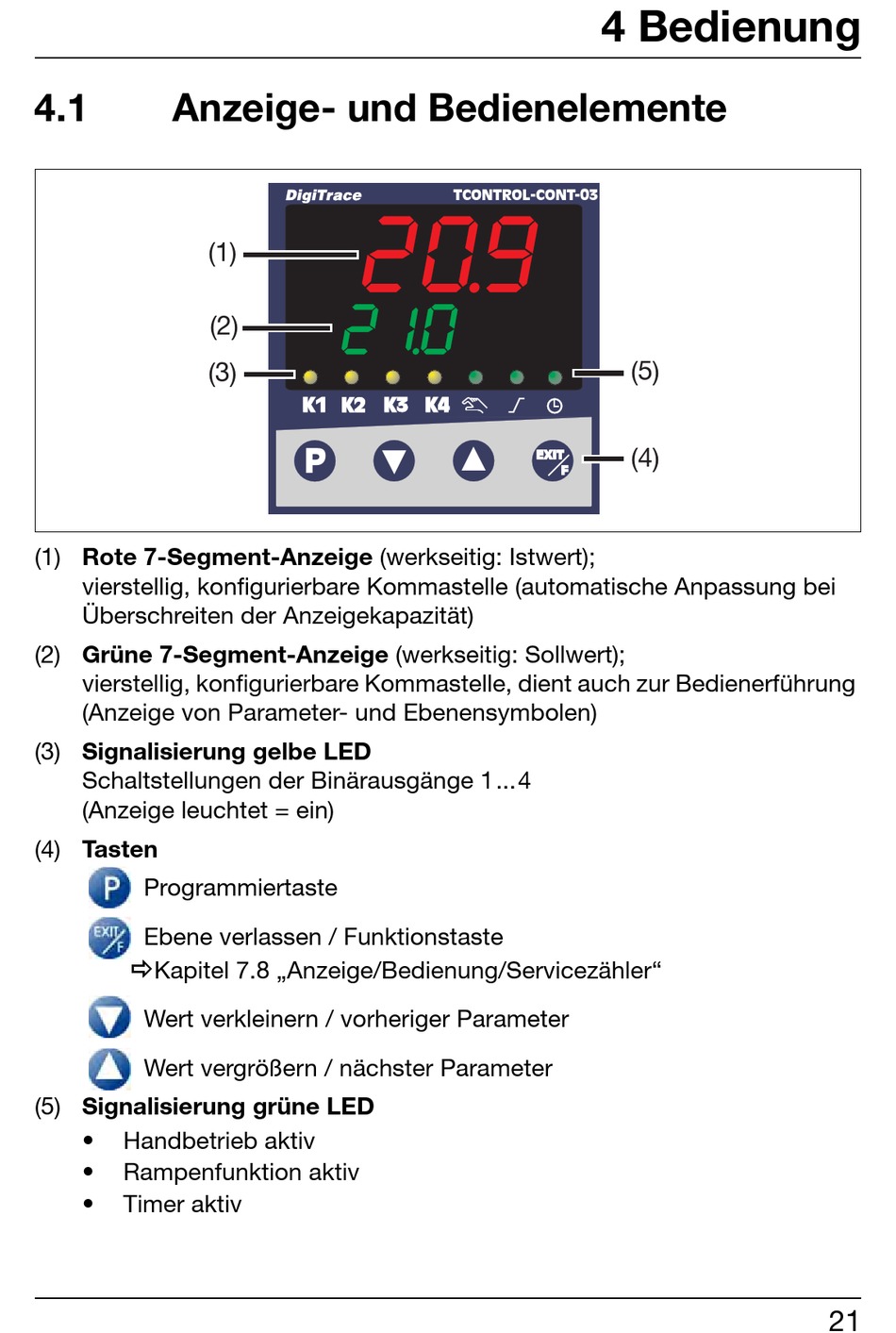

Anzeige- und Bedienelemente
(1) Rote 7-Segment-Anzeige (werkseitig: Istwert);
vierstellig, konfigurierbare Kommastelle (automatische Anpassung bei
Überschreiten der Anzeigekapazität)
(2) Grüne 7-Segment-Anzeige (werkseitig: Sollwert);
vierstellig, konfigurierbare Kommastelle, dient auch zur Bedienerführung
(Anzeige von Parameter- und Ebenensymbolen)
(3) Signalisierung gelbe LED
Schaltstellungen der Binärausgänge 1...4
(Anzeige leuchtet = ein)
(4) Tasten
Programmiertaste
Ebene verlassen / Funktionstaste
Kapitel 7.8 „Anzeige/Bedienung/Servicezähler"
Wert verkleinern / vorheriger Parameter
Wert vergrößern / nächster Parameter
(5) Signalisierung grüne LED
•
Handbetrieb aktiv
•
Rampenfunktion aktiv
•
Timer aktiv
(1)
(2)
(3)
K1 K2 K3 K4
P
4 Bedienung
TCONTROL-CONT-03
EXIT
F
(5)
(4)
