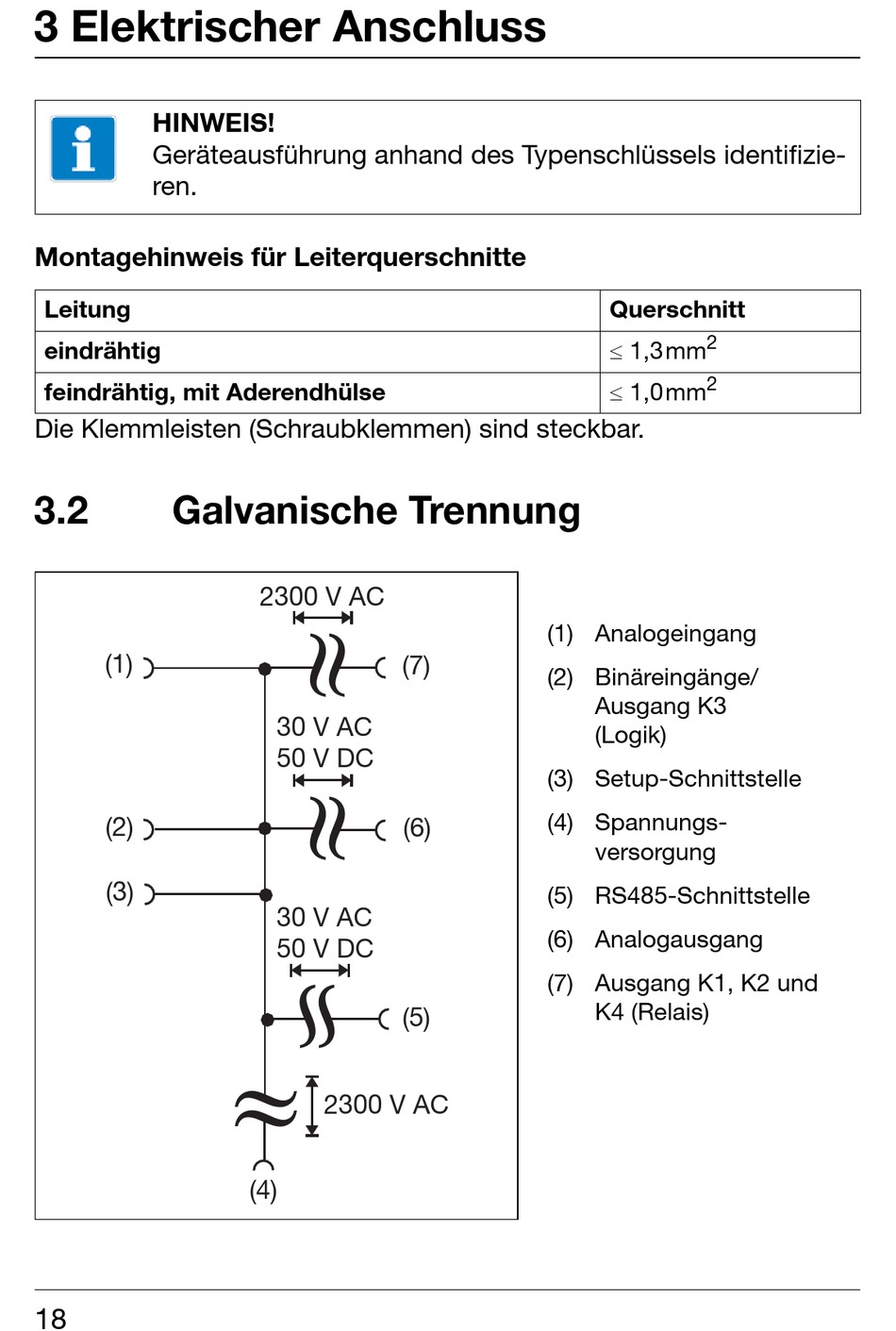

3 Elektrischer Anschluss
HINWEIS!
Geräteausführung anhand des Typenschlüssels identifizie-
ren.
Montagehinweis für Leiterquerschnitte
Leitung
eindrähtig
feindrähtig, mit Aderendhülse
Die Klemmleisten (Schraubklemmen) sind steckbar.
3.2
Galvanische Trennung
(1)
(2)
(3)
18
2300 V AC
(7)
30 V AC
50 V DC
(6)
30 V AC
50 V DC
(5)
2300 V AC
(4)
Querschnitt
1,3mm
2
1,0mm
2
(1) Analogeingang
(2) Binäreingänge/
Ausgang K3
(Logik)
(3) Setup-Schnittstelle
(4) Spannungs-
versorgung
(5) RS485-Schnittstelle
(6) Analogausgang
(7) Ausgang K1, K2 und
K4 (Relais)
