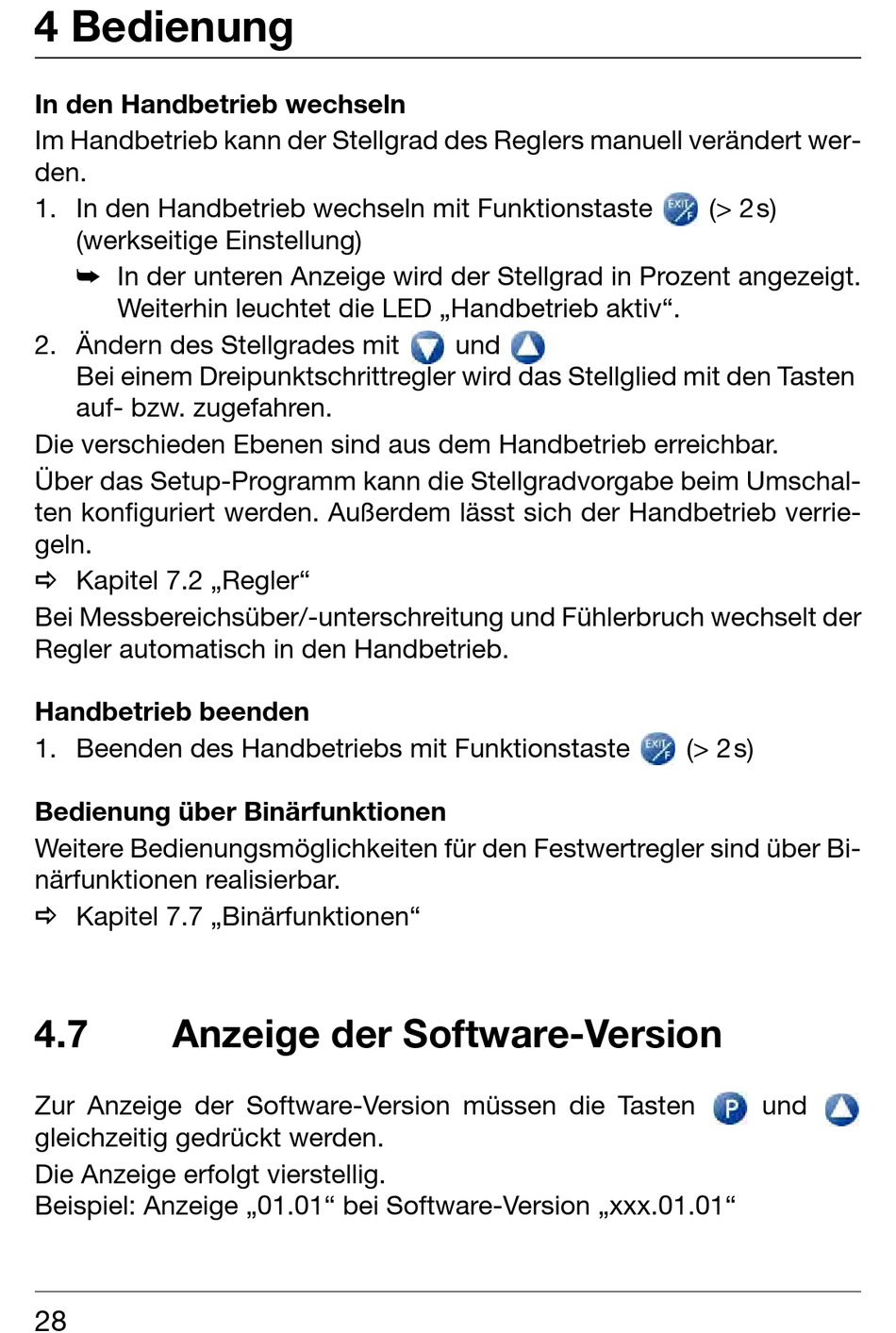

4 Bedienung
In den Handbetrieb wechseln
Im Handbetrieb kann der Stellgrad des Reglers manuell verändert wer-
den.
1. In den Handbetrieb wechseln mit Funktionstaste
(werkseitige Einstellung)
➥ In der unteren Anzeige wird der Stellgrad in Prozent angezeigt.
Weiterhin leuchtet die LED „Handbetrieb aktiv".
2. Ändern des Stellgrades mit
Bei einem Dreipunktschrittregler wird das Stellglied mit den Tasten
auf- bzw. zugefahren.
Die verschieden Ebenen sind aus dem Handbetrieb erreichbar.
Über das Setup-Programm kann die Stellgradvorgabe beim Umschal-
ten konfiguriert werden. Außerdem lässt sich der Handbetrieb verrie-
geln.
Kapitel 7.2 „Regler"
Bei Messbereichsüber/-unterschreitung und Fühlerbruch wechselt der
Regler automatisch in den Handbetrieb.
Handbetrieb beenden
1. Beenden des Handbetriebs mit Funktionstaste
Bedienung über Binärfunktionen
Weitere Bedienungsmöglichkeiten für den Festwertregler sind über Bi-
närfunktionen realisierbar.
Kapitel 7.7 „Binärfunktionen"
4.7
Anzeige der Software-Version
Zur Anzeige der Software-Version müssen die Tasten
gleichzeitig gedrückt werden.
Die Anzeige erfolgt vierstellig.
Beispiel: Anzeige „01.01" bei Software-Version „xxx.01.01"
28
und
(> 2s)
(> 2s)
und
