7 Konfigurationsebene
7.7
Binärfunktionen
In dieser Anleitung wird eine durch ein Binärsignal ausgelöste Funktion
als „Binärfunktion" bezeichnet.
Mit den Signalen von Binäreingang, Limitkomparatoren, Timer und
Rampenfunktion können verschiedene Binärfunktionen realisiert wer-
den.
Schaltverhalten

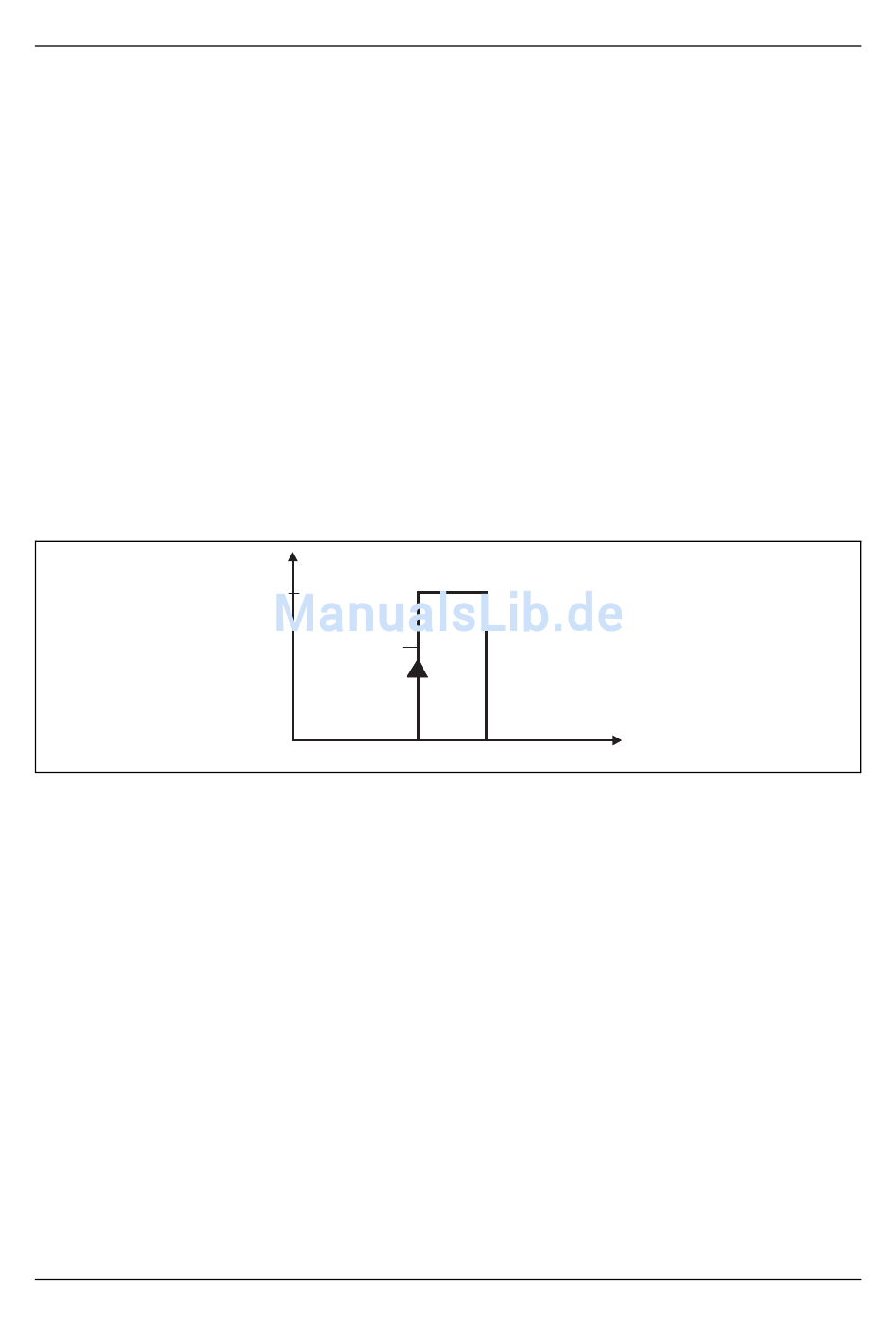

Die folgenden Binärfunktionen reagieren auf Einschaltflanken:
•
Selbstoptimierung starten, abbrechen
•
Timer starten, abbrechen, starten/abbrechen
Alle übrigen Binärfunktion reagieren auf Ein- bzw. Ausschaltzustände.
Potentialfreier Kontakt oder Schaltimpuls
0 = Kontakt offen
1 = Kontakt geschlossen
Weitere Funktionen im Setup-Programm
Im Setup-Programm können Binärfunktionen miteinander kombiniert
werden (Auswahl unter „Zusätzliche Funktionen").
Als zusätzliche Funktion kann auch „Textanzeige" ausgewählt werden.
Maximal 4 Zeichen, die mit einer 7-Segment-Anzeige darstellbar sind,
können als Text vorgegeben werden (Button „Textanzeige"). Der Text
wird bei aktiver Binärfunktion in der unteren Anzeige dargestellt.
52
1
(1)
0
t
(1) = Einschaltflanke
