3.3

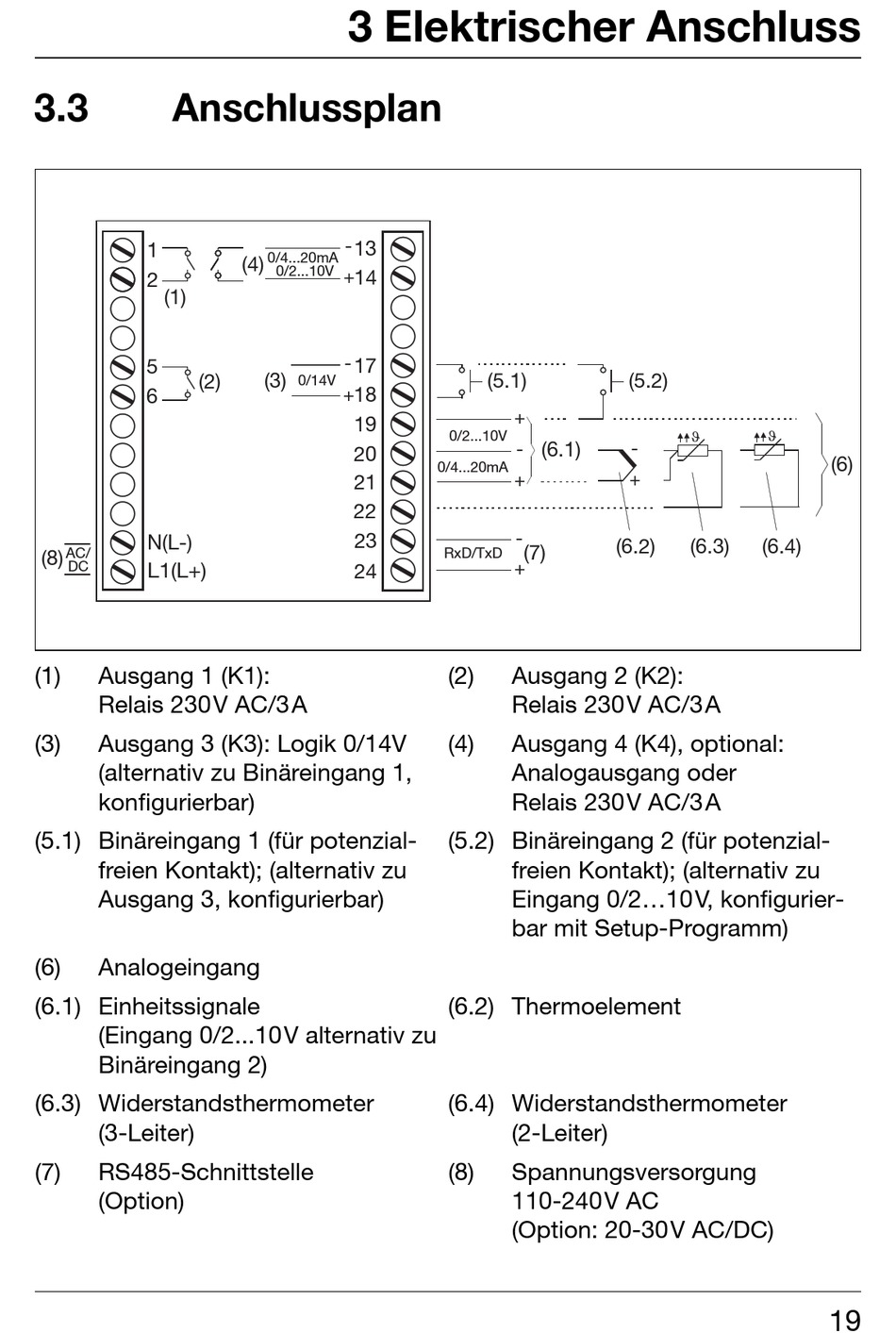

Anschlussplan
1
2
(1)
5
(2)
6
N(L-)
AC/
(8)
DC
L1(L+)
(1)
Ausgang 1 (K1):
Relais 230V AC/3A
(3)
Ausgang 3 (K3): Logik 0/14V
(alternativ zu Binäreingang 1,
konfigurierbar)
(5.1) Binäreingang 1 (für potenzial-
freien Kontakt); (alternativ zu
Ausgang 3, konfigurierbar)
(6)
Analogeingang
(6.1) Einheitssignale
(Eingang 0/2...10V alternativ zu
Binäreingang 2)
(6.3) Widerstandsthermometer
(3-Leiter)
(7)
RS485-Schnittstelle
(Option)
3 Elektrischer Anschluss
-
13
0/4...20mA
(4)
0/2...10V
+
14
-
17
(3)
0/14V
+
18
19
20
21
22
23
24
(5.1)
+
0/2...10V
(6.1)
-
0/4...20mA
+
-
(7)
RxD/TxD
+
(2)
Ausgang 2 (K2):
Relais 230V AC/3A
(4)
Ausgang 4 (K4), optional:
Analogausgang oder
Relais 230V AC/3A
(5.2) Binäreingang 2 (für potenzial-
freien Kontakt); (alternativ zu
Eingang 0/2...10V, konfigurier-
bar mit Setup-Programm)
(6.2) Thermoelement
(6.4) Widerstandsthermometer
(2-Leiter)
(8)
Spannungsversorgung
110-240V AC
(Option: 20-30V AC/DC)
(5.2)
J
J
-
+
(6.2)
(6.3)
(6.4)
(6)
19
