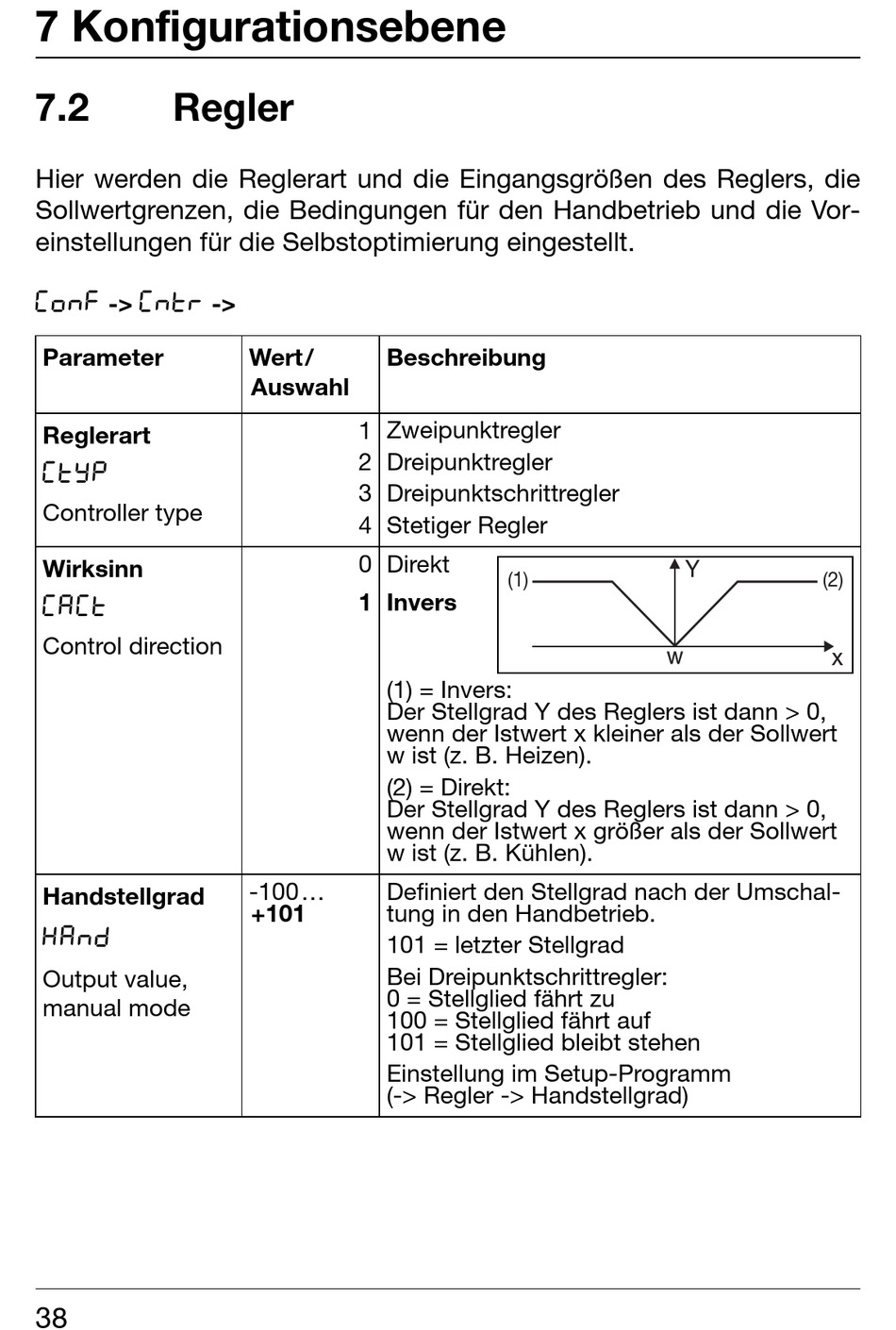

7 Konfigurationsebene
7.2
Regler
Hier werden die Reglerart und die Eingangsgrößen des Reglers, die
Sollwertgrenzen, die Bedingungen für den Handbetrieb und die Vor-
einstellungen für die Selbstoptimierung eingestellt.
ConF
Cntr
->
Parameter
Reglerart
CtyP
Controller type
Wirksinn
CACt
Control direction
Handstellgrad
H A n d
Output value,
manual mode
38
->
Wert/
Auswahl
1
2
3
4
0
1
-100...
+101
Beschreibung
Zweipunktregler
Dreipunktregler
Dreipunktschrittregler
Stetiger Regler
Direkt
(1)
Invers
(1) = Invers:
Der Stellgrad Y des Reglers ist dann > 0,
wenn der Istwert x kleiner als der Sollwert
w ist (z. B. Heizen).
(2) = Direkt:
Der Stellgrad Y des Reglers ist dann > 0,
wenn der Istwert x größer als der Sollwert
w ist (z. B. Kühlen).
Definiert den Stellgrad nach der Umschal-
tung in den Handbetrieb.
101 = letzter Stellgrad
Bei Dreipunktschrittregler:
0 = Stellglied fährt zu
100 = Stellglied fährt auf
101 = Stellglied bleibt stehen
Einstellung im Setup-Programm
(-> Regler -> Handstellgrad)
(2)
