HASE Bikes ROLLER RACK Gebrauchsanleitung Seite 6

ROLLER RACK
Trike ohne Federung
A
1
Trike without suspension
Der ROLLER RACK wird an zwei Blechen am Rahmen eingerastet. Sobald die Bleche an dem Kettwiesel Rahmen befestigt sind, kann der
ROLLER RACK jederzeit ein- und ausgehangen werden. Gehen Sie bei der Montage der Bleche wie folgt vor:

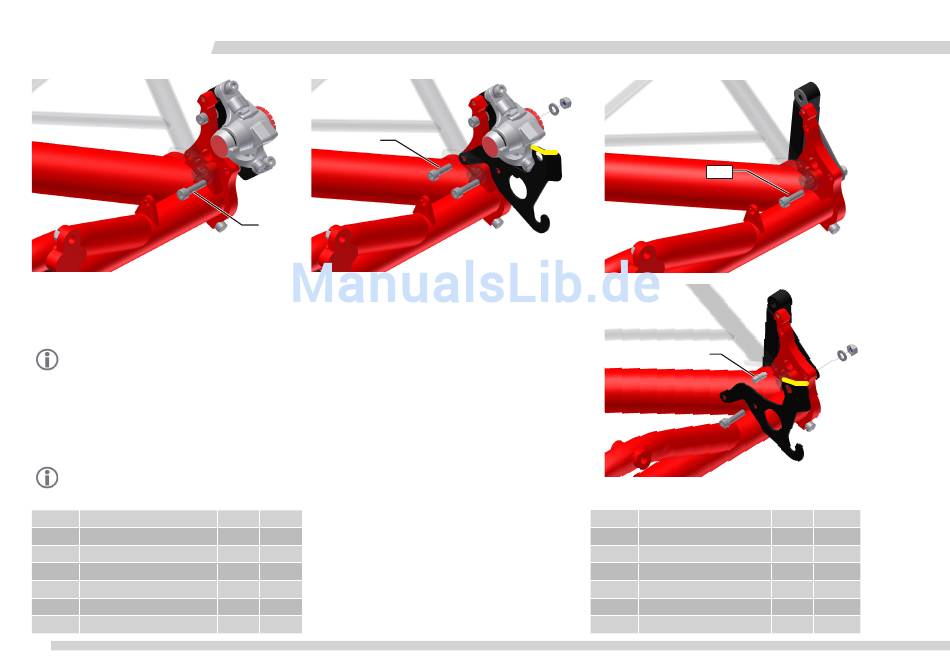

Lösen Sie die M6 Schraube (1, Bild A). Setzen Sie bei gefederten Modellen zuerst den Zylinderstift mit Anschlagkranz (3, Bild B2) in die vor-
dere Bohrung. Platzieren Sie das Rastblech wie im Bild B zu sehen. Achten Sie darauf, das die Kantung des Rastbleches (gelbe Markierung)
nach außen ausgerichtet ist. Setzen Sie bei nicht gefederten Modellen die mitgelieferte M6x20 (2, Bild B1) Schraube ein. Wiederholen Sie
die Schritte auf der anderen Seite um das zweite Rastblech zu montieren. Ziehen Sie die M6 Schrauben mit 9 Nm fest.
Hinweis:
Die Abbildungen A1 und B1 beziehen sich auf die Montage der Rastbleche am Kettwiesel, die Abbildungen A2 und B2 auf die Montage an
den gefederten Kettwiesel-Modellen.
The ROLLER RACK is held in place by two locking plates on the frame. Once the plates have been installed on the Kettwiesel, the
ROLLER RACK can be easily mounted and removed. Follow these steps to install the locking plates:
Remove the M6 screw (1, Fig. A). Insert first the cylinder pin with stop ring (3, Fig. B2) in the front hole at full-suspended models.
Position the locking plate as shown in Fig. B. Make sure that the upper tab of the locking plate is curving outward (see yellow mark in
Fig. B). Insert in non-suspended models the M6x20 Allen screw (included with the RACK, 2, Fig. B1). Repeat these steps to install the
second plate on the other side. Tighten the Allen screws to 9 Nm.
Note:
The illustrations A1 and B1 are in reference to the installation of the locking plates on Kettwiesel models with no full-suspension
system and the illustrations A2 and B2 refer to the installation on the full-suspension Kettwiesel models.
Nummer Beschreibung
1 Rastblech links
2 Rastblech rechts
3 M6x20 Innensechskantschraube
4 M6 Unterlegscheibe VA
5 M6 Sicherheitsmutter, flach
6 Zylinderstift mit Anschlagkranz
5
ROLLER RACK&BAG_06/16 ROLLER RACK&BAG_06/16
Trike ohne Federung
B
1
Trike without suspension
2
1
Art.-Nr. Menge
25194 1
25194 1
20692 2
20581 2
20643 2
25582 2
Rastblech montieren / Installing locking plate
Vollgefedertes Trike
A
2
Trike with full-suspension
1
Vollgefedertes Trike
B
2
Trike with full-suspension
3
Number Description
1 Locking plate, left
2 Locking plate, right
3 M6x20 Allen screw
4 M6 washer VA
5 M6 selflocking nut, flat
6 Cylinder pin with stop ring
www.hasebikes.com www.hasebikes.com
Art.No. Quantity
25194 1
25194 1
20692 2
20581 2
20643 2
25582 2
