Funktionsbeschreibung; Installation - Dustcontrol Ted 30 Originalanweisungen

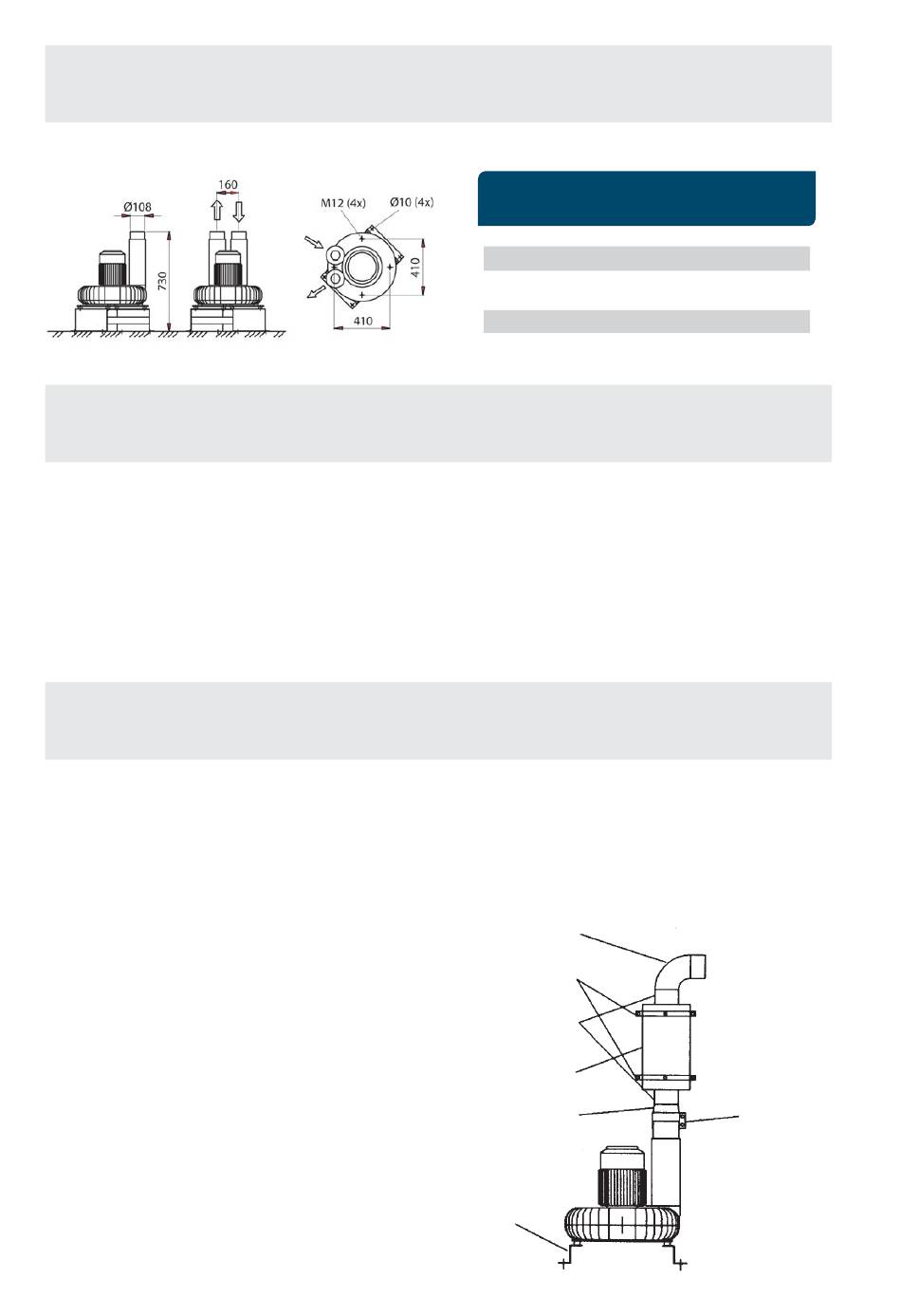

Technische Daten
TED 30/36

Funktionsbeschreibung

Seitenkanalverdichter
Die Dustcontrol Turbopumpe TED 30/36 ist ein
Seitenkanalverdichter und besteht aus 1 Turbi-
nenrad. Die Rotoren laufen zwischen Auslass
und Einlass durch eine Passage mit sehr kleinem
Spielraum. Deshalb ist es sehr wichtig, dass die
Pumpe keine Partikeln ansaugt - Beschädigungs-
gefahr! Die Turbo-pumpe komprimiert die Luft und
es ist ganz normal, dass das Pumpengehäuse
beim Betrieb heiss wird.

Installation

1. Schrauben Sie die Pumpe in das Pumpenfun-
dament oder auf einen anderen festen Unter-
grund (Betonplatte) an.
2. Einlass und Auslass anschliessen. Starten Sie
nie die Pumpe ohne Verrohrung.
3. Der Einlass soll immer an einen Staubabschei-
der mit Filter angeschlossen sein, so daß die
Pumpe keine Partikeln ansaugen kann.
4. Der Auslass kann mit Schalldämpfer aus-
gerüstet werden. Der Geräuschpegel des Aus-
lasses wird dann zu ca 75 dB(A) abgesenkt.
Siehe Zubehör.
5. Bei Abluftöffnung nach oben muss das Rohr
mit einem Regenschutz versehen werden
(Rohrbogen o. ähnl). Die Ausblasluft kann eine
o
Hitze von 100-150
6. Die elektrische Installation darf nur von be-
rechtigten Fachleuten gemacht werden. Ein
absperrbarer Betriebsschalter soll immer in
der Nähe der Pumpe installiert werden.
2017-06-07
C erreichen.
TED 30/36 5.5 kW/10 HP - 20
Art Nr Hz
230 V 50
400 V 50
460 V US/ 60
CAN
575 V CAN 60
Direct Operation
Die Pumpe ist direkt von einem 3-Phasen-Motor
angetrieben.
Kühlluft
Kühlluft an der Pumpe ist in der Regel aus einem
Vakuum-Ventil genommen, Art. Nr. 8001, die auf
der Saugseite direkt an der Pumpe montiert ist.
7. Der Schaltschrank muss mit thermischem
Motorschutz ausgerüstet sein, der von be-
rechtigen Fachleuten installiert und geprüft ist.
Überprüfen Sie, dass die Pumpe die richtige
Rotationsrichtung hat.
3014
3069
3055
4942
3040
4477
TED 30 TED 36
5,5 kW 10 HP
4326
4126
419306
419101
3031
Part No 9041, 9042
