Tekniske data
TED 30/36

Funktionsbeskrivelse

Sidekanalblæsere
Dustcontrol TED 30/36 turbopumpen er en side-
kanalblæser og består af én vingehjul. Rotorerne
løber mellem ind- og udgang gennem en passage
med en meget lille tolerance. Det er meget vigtigt,
at pumpen ikke ansuger partikler, da dette kan
skade pumpen. Fare for skader på pumpen ! TED-
pumpen komprimerer luften, og det er helt normalt,
at pumpehuset bliver varmt, når pumpen arbejder.

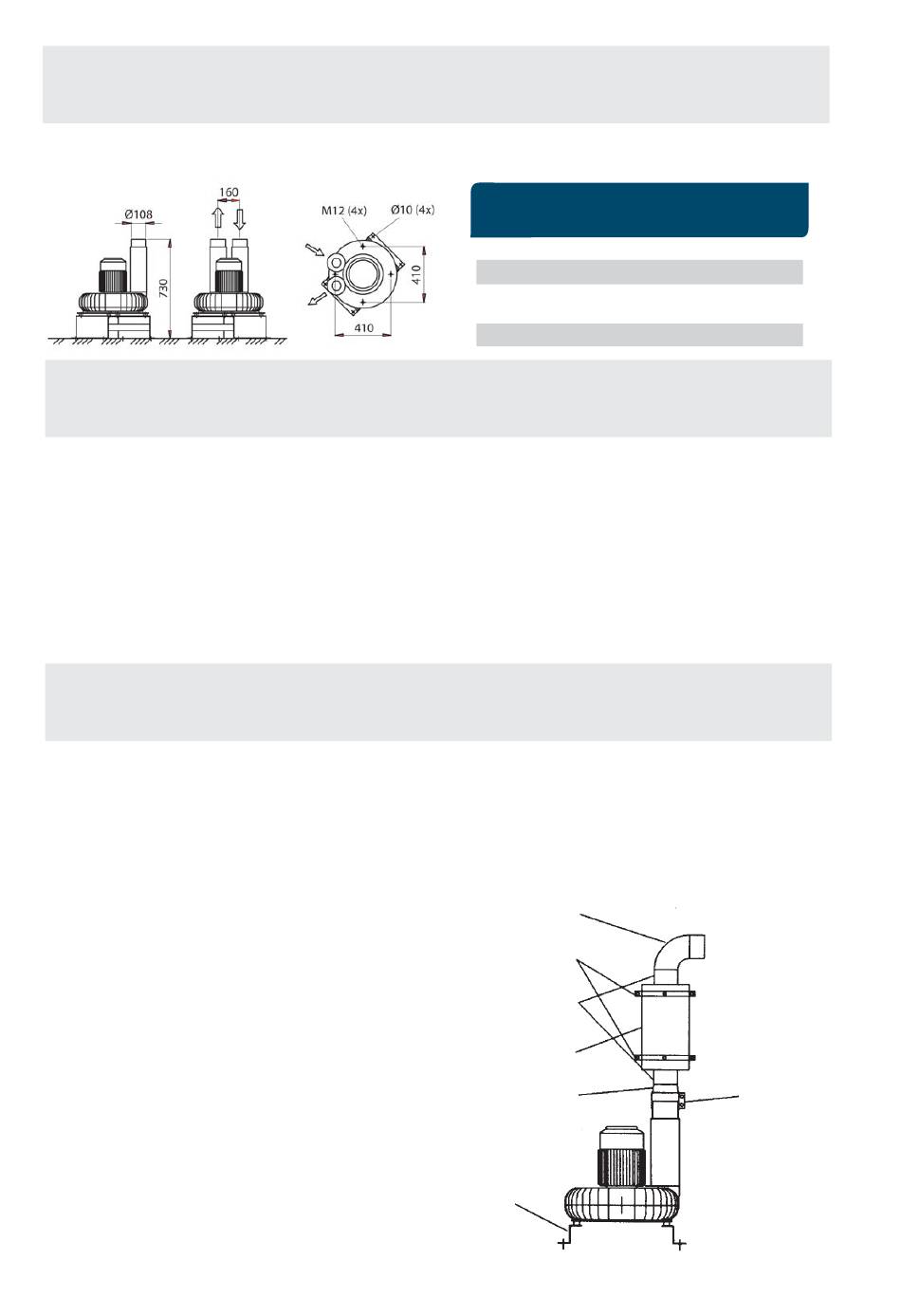

Installation

1. Skru pumpen i pumpen jorden eller anden
stabil overfl ade.
2. Tilslut rørsystemet på ind- og udgangssiden.
Pumpen må aldrig startes uden tilsluttet rør-
system.
3. På indgangssiden skal der altid være tilsluttet
en støvudskiller med fi lter, således at pumpen
ikke kan ansuge forurenet luft.
4. På udgangssiden kan monteres en lyddæm-
per, der sænker lydniveauet til ca. 75 dB(A).
Se afsnittet om tilbehør.
5. Hvis udgangen vender opad og er udsat for
fugt og regn, skal der installeres en beskyt-
telsesindretning i røret (rørbøjning eller lign).
Afgangsluften kan blive meget varm – helt op
o
til 100-150 C.
6. Den elektriske installation må kun udføres
af en autoriseret elinstallatør. I nærheden af
pumpen skal der monteres en separat bloker-
bar afbryderkontakt.
2017-06-07
Art Nr
230 V
400 V
460 V US/
CAN
575 V CAN
Direkte Operation
Pumpen er direkte drevet af en 3-faset motor.
Køleluft
Køleluft til pumpen er normalt taget fra et vakuum
ventil, Art nr. 8001, som er monteret på sugesiden
der støder direkte op til pumpen.
7. Styreskabet skal forsynes med termisk motor-
relæ. Installation og afprøvning af relæet skal
ske ved autoriseret elinstallatør. Kontroller at
pumpen drejer i den rigtige retn.
4477
TED 30/36 5.5 kW/10 HP - 34
Hz TED 30
5,5 kW
50 4326
50 4126
60
60
3014
3069
3055
4942
3040
Part No 9041, 9042
TED 36
10 HP
419306
419101
3031
