Service

De pomp moet worden herzien keer per jaar. Zorg
ervoor dat de aansluitingen en kabels zijn intact.
Vacuüm valve instelling (druk-niveau) kan worden
aangepast met de stelschroef.
1. Maak de schacht en lagers schoon en smeer
deze. Controleer de rubber pakking (E). Ver-
vang deze indien deze hard geworden is of is
gescheurd (Onderdeel nr. 4710). Controleer
het functioneren van de schokdemper (F).
D
2.
E
1.
4.
3.
2. Inspecteer alle kabels en verbindingen en
3. Monteer de beschermingspanelen. Start de
TED 30/36 5.5 kW/10 HP - 29

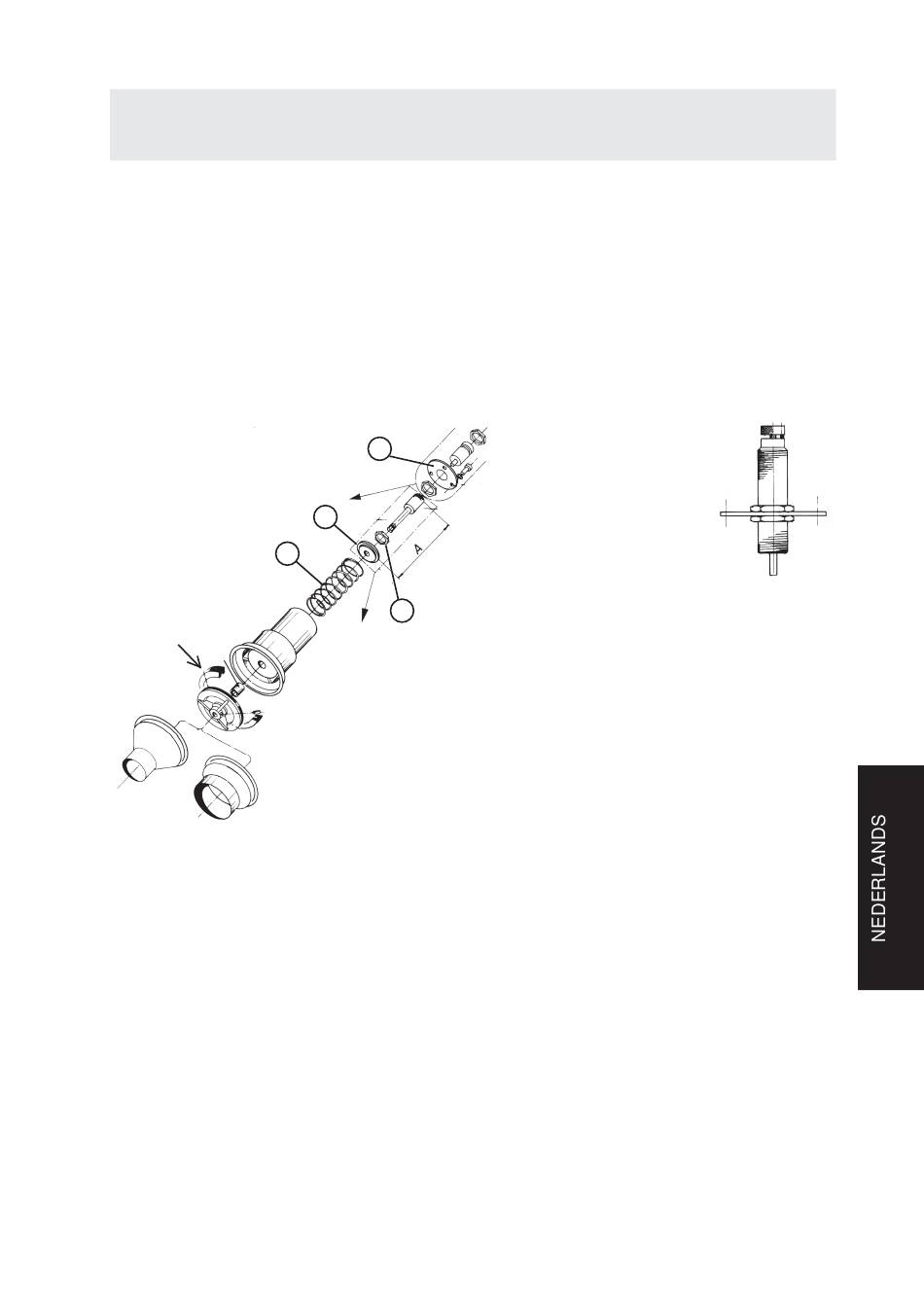

Instellen van de onderdrukklep.
De klep is af fabriek ingesteld op een on-
derdruk van –18 kPa. Als de onderdrukklep
aangepast moet worden, moet de volgende
procedure gevolgd worden:
- Verbindt een manometer aan de zuigzijde en
meet nauwkeurig met gesloten inlaat.
- Zet de pomp af en demonteer de onder-
drukklep.
- Verwijder de geluiddemper (1) en meet
afstand A.
- Maak de borgmoer losser
(3) en pas de veerspanning aan door de veer-
plaat te draaien. De mate waarin de veer wordt
samengedrukt, bepaald de onderdruk. Door
de afstand A met 1,5 mm te veranderen, zal de
druk ook veranderen met 1 kPa.
- Monteer de onderdrukklep na de aanpassing
en test de druk.
repareer ze indien nodig.
pomp en voer een test uit.
F
Part No 9041, 9042
