Underhåll
Pumpen ska ses över en gång per år. Kontrollera
att anslutningar och kablar är intakta.
Vakuumventilens inställning (trycknivå) kan juste-
ras med justerskruven.

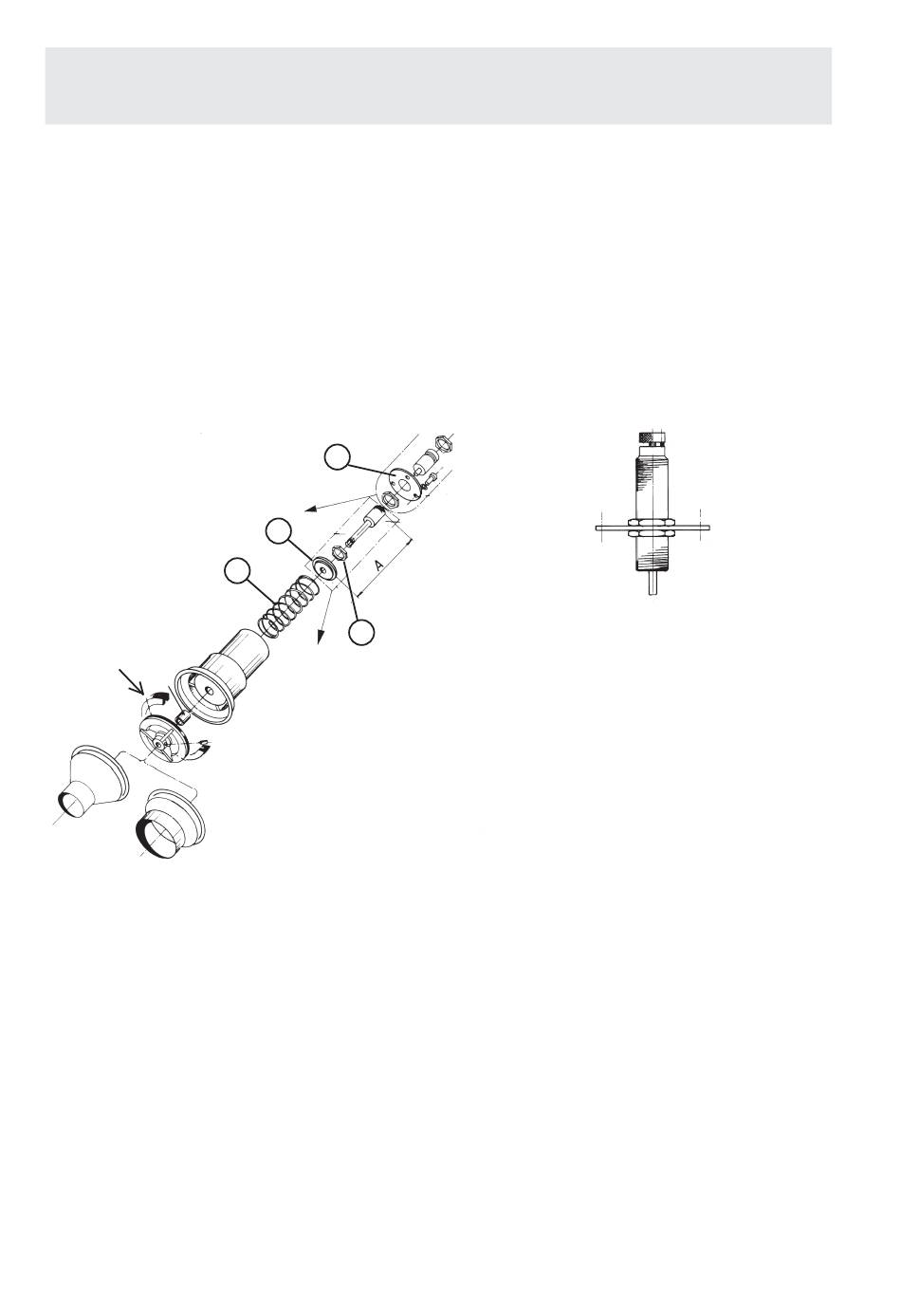

1. Demontera, rengör och smörj vakuumventilen.
Se fi gur D nedan. Kontrollera gummipack-
ningen, fi g E. Om den är sprucken eller har
hårdnat bör den bytas (art nr 4710).
Kontrollera stötdämparens (fi gur F) funktion.
Ändring av vakuumventilens undertryck
D
E
2017-06-07
1.
4.
2.
3.
TED 30/36 5.5 kW/10 HP - 8
Vakuumventilen är inställd på ett nominellt
undertryck (18 kPa). Om detta behöver ändras
gör du så här:
- Anslut en manometer till sugsidan och mät
vid full strypning.
- Stäng av strömmen och demontera vakuum-
ventilen.
- Ta loss dämparlocket (1) och mät avstånd A.
- Justera genom att lossa kontramuttern (3).
Vrid därefter fjädertallriken (4).
En hoptryckning av fjädern (2) med 1,5 mm
ger ca 1 kPa större undertryck.
F
- Montera vakuumventilen och kontrollera un-
dertrycket.
2. Se över anslutningar och kablar så att de är
intakta.
3. Sätt tillbaka skyddsplåtarna, slå på strömmen
och provkör pumpen.
Part No 9041, 9042
