Technische gegevens

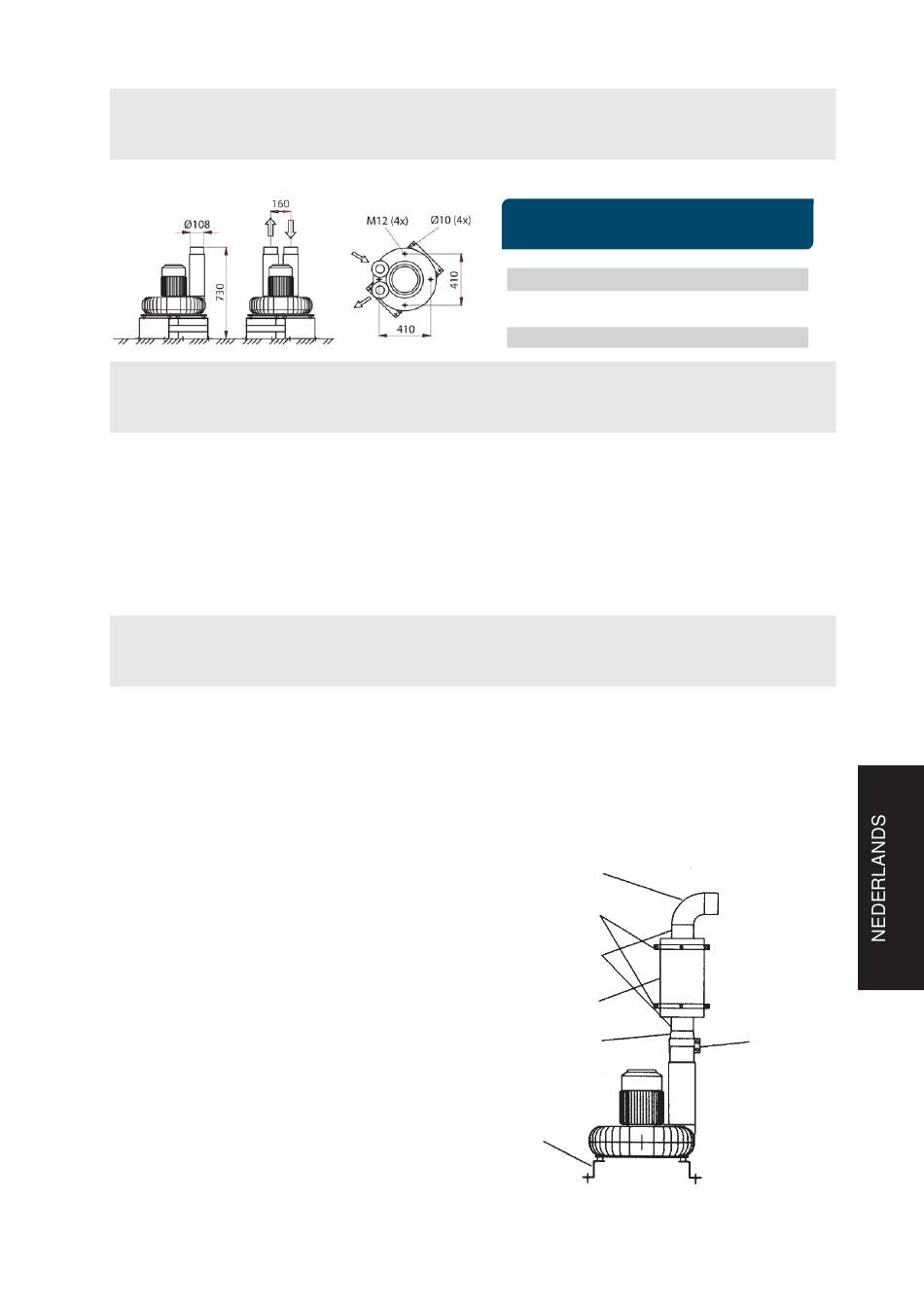

TED 30/36

Systeem beschrijving

Zijkanaal pompen
Dustcontrol's turbopompen zijn zijkanaal pompen
met een schoepenwiel. De schoepwiel draaien
in de behuizing van de ventilator onder extreem
lage toleranties. De pomp kan niet tegen vervuilde
lucht. De pomp comprimeert de lucht, waardoor
deze heet wordt tijdens bedrijf.

Installatie

1. Schroef de pomp in de pomp grond of andere
stabiele ondergrond.
2. Verbindt het leidingwerk met zowel de inlaat
als de uitlaat. Zet de pomp niet aan zonder
deze te hebben aangesloten op het lei-
dingwerk.
3. Omdat de pomp niet geschikt is voor het
verplaatsen vervuilde lucht, moet de inlaat
van de pomp altijd verbonden zijn met een
voorafscheider voorzien van een fi lterunit. De
pomp kan niet tegen vervuilde lucht.
4. Een extra geluiddemper kan worden geïnstal-
leerd indien het geluidsniveau omlaag moet
worden gebracht aan 75 dB (A. Zie accessoi-
res.
5. Als de uitlaat verticaal is gemonteerd en
bloot wordt gesteld aan het weer, dient er een
regenbescherming op gemonteerd te worden.
Uitgestoten lucht kan een temperatuur tot
150° C bereiken.
6. Elektrische aansluitingen mogen alleen wor-
den gemaakt door een gekwalifi ceerd elek-
tricien. Een aparte vergrendelbare werkscha-
kelaar zal moeten worden geïnstalleerd waar
Part No
230 V
400 V
460 V US/
CAN
575 V CAN
Direct Operatie
De pomp wordt direct aangedreven door een
3-fase motor.
Koellucht
Koellucht naar de pomp is doorgaans afkomstig
uit een vacuüm ventiel, Art nr. 8001, die is aang-
ebracht aan de zuigzijde direct grenzend aan de
pomp.
deze gemakkelijk te bereiken en in zicht van
de pomp is.
7. De schakelkast zal moeten worden voorzien
van bescherming tegen overbelasting, welke
zal moeten worden ingesteld en getest door
een gediplomeerd elektricien. Controleer de
juiste draairichting van de motor.
4477
TED 30/36 5.5 kW/10 HP - 27
Hz TED 30
5.5 kW
50 4326
50 4126
60
60
3014
3069
3055
4942
3040
Part No 9041, 9042
TED 36
10 HP
419306
419101
3031
