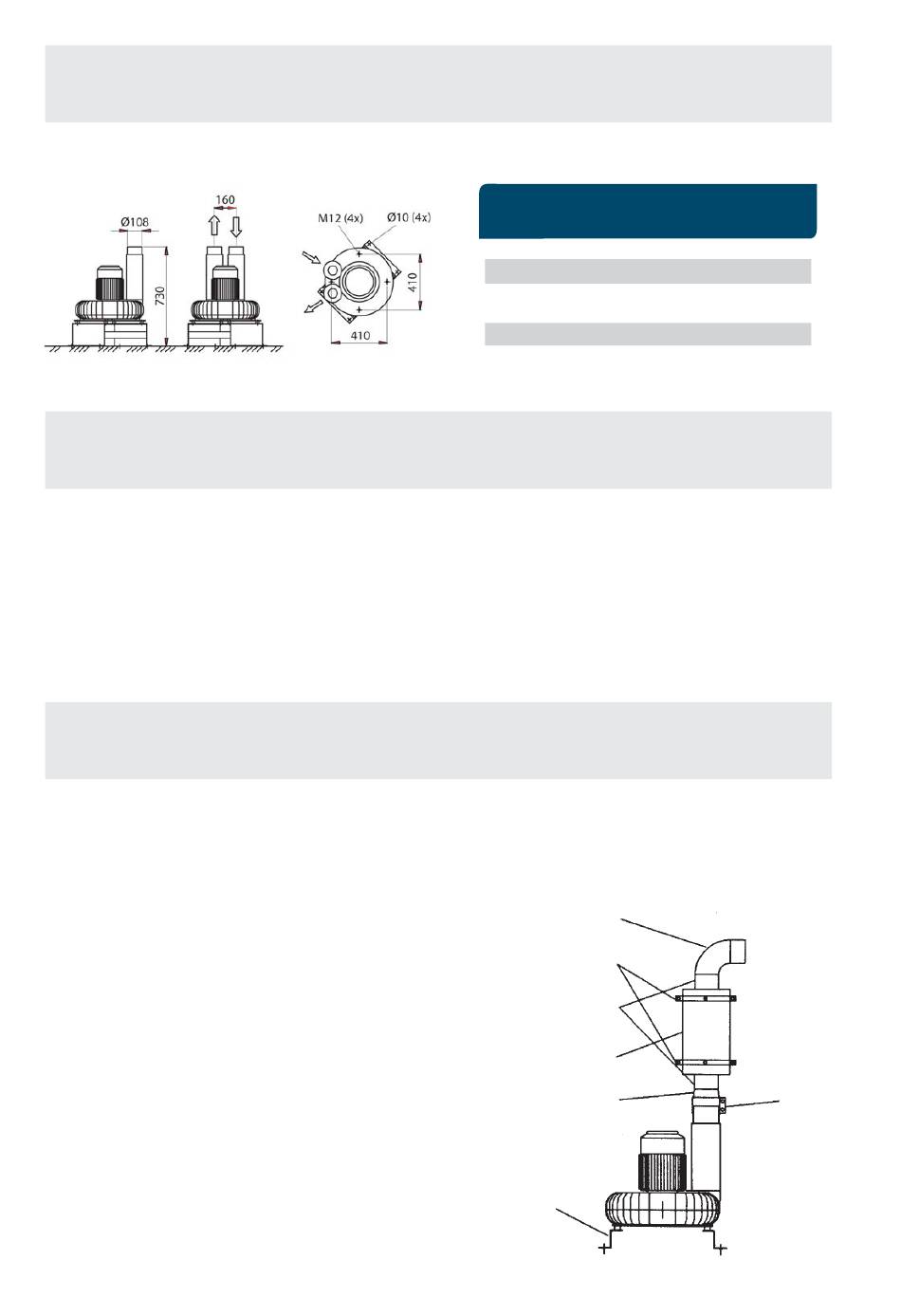

Tekniska data
TED 30/36

Funktionsbeskrivning

Sidokanalstyp
Dustcontrol TED 30/36 är turbopumpar av sidoka-
nalstyp med ett turbinhjul. Mellan inlopp och utlopp
löper skovlar genom en passage med mycket små
spel. Det är därför viktigt att det inte kommer in
några partiklar i pumpen - haveririsk! Turbopum-
pen komprimerar luft och det är därför helt naturligt
att den blir het under drift.

Installation

1. Skruva fast pumpen i pumpfundamentet eller
annat stadigt underlag.
2. Anslut inlopp och utlopp. Starta aldrig pumpen
utan att kanalerna är anslutna.
3. Inloppet ska alltid vara anslutet till en stoftav-
skiljare med fi lter. Inga partiklar får komma in i
pumpen.
4. Utloppet kan utrustas med ljuddämpare.
Utloppsljudet sänks då till ca 75 dB(A). Se
Tillbehör.
5. Om utloppet riktas uppåt ska det avslutas med
en böj så att inte regnvatten kommer in i utlop-
pet. Tänk på att blåsluften kan vara
100-150 o C varm.
6. Den elektriska installationen ska göras av
behörig elektriker. En separat, låsbar arbets-
brytare ska monteras i närheten av pumpen.
2017-06-07
Art nr
230 V
400 V
460 V US/
CAN
575 V CAN
Direktdrift
Pumpen är direktdriven av en 3-fas motor.
Kylluft
Kylluft till pumpen ska normalt tas från en vakuum-
ventil, art nr 8001, som monteras på sugsidan i
direkt anslutning till pumpen.
7. Styrskåpet ska utrustas med termiskt motor-
skydd som ställs och testas av elektriker. Kon-
trollera att pumpen har rätt rotationsriktning.
TED 30/36 5.5 kW/10 HP - 6
Hz TED 30
5,5 kW
50 4326
50 4126
60
60
3014
3069
3055
4942
3040
4477
Part No 9041, 9042
TED 36
10 HP
419306
419101
3031
