Funktionsbeschreibung

Seitenkanalverdichter
Die Dustcontrol Turbopumpe TPR ist ein Sei-
tenkanalverdichter und besteht aus 2 Turbinen-
räder. Die Rotoren laufen zwischen Auslass und
Einlass durch eine Passage mit sehr kleinem
Spielraum. Deshalb ist es sehr wichtig, dass
die Pumpe keine Partikeln ansaugt - Beschädi-
gungsgefahr! Die Turbo-pumpe komprimiert
die Luft und es ist ganz normal, dass das Pum-
pengehäuse beim Betrieb heiss wird.
Kühlluft
Die Turbopumpe TPR hat einen Riemen- an-
trieb für die zwei parallel geschalten Pump-
stufen. Kühlluft wird durch ein regelbares
Vakuumventil eingelassen. Dadurch kann man
den Druck in der Anlage auch bei variabler
Luftmenge konstant halten.
Der Ventilator des Elektromotores und das
Vakuumventil holen Luft vom Boden des Ge-
häuses. Die freie Passage der Luft darf nicht
gehindert werden. Ein Schutznetz z.B. gegen
Laub, Papier wird mitgeliefert.
Rückschlagventil

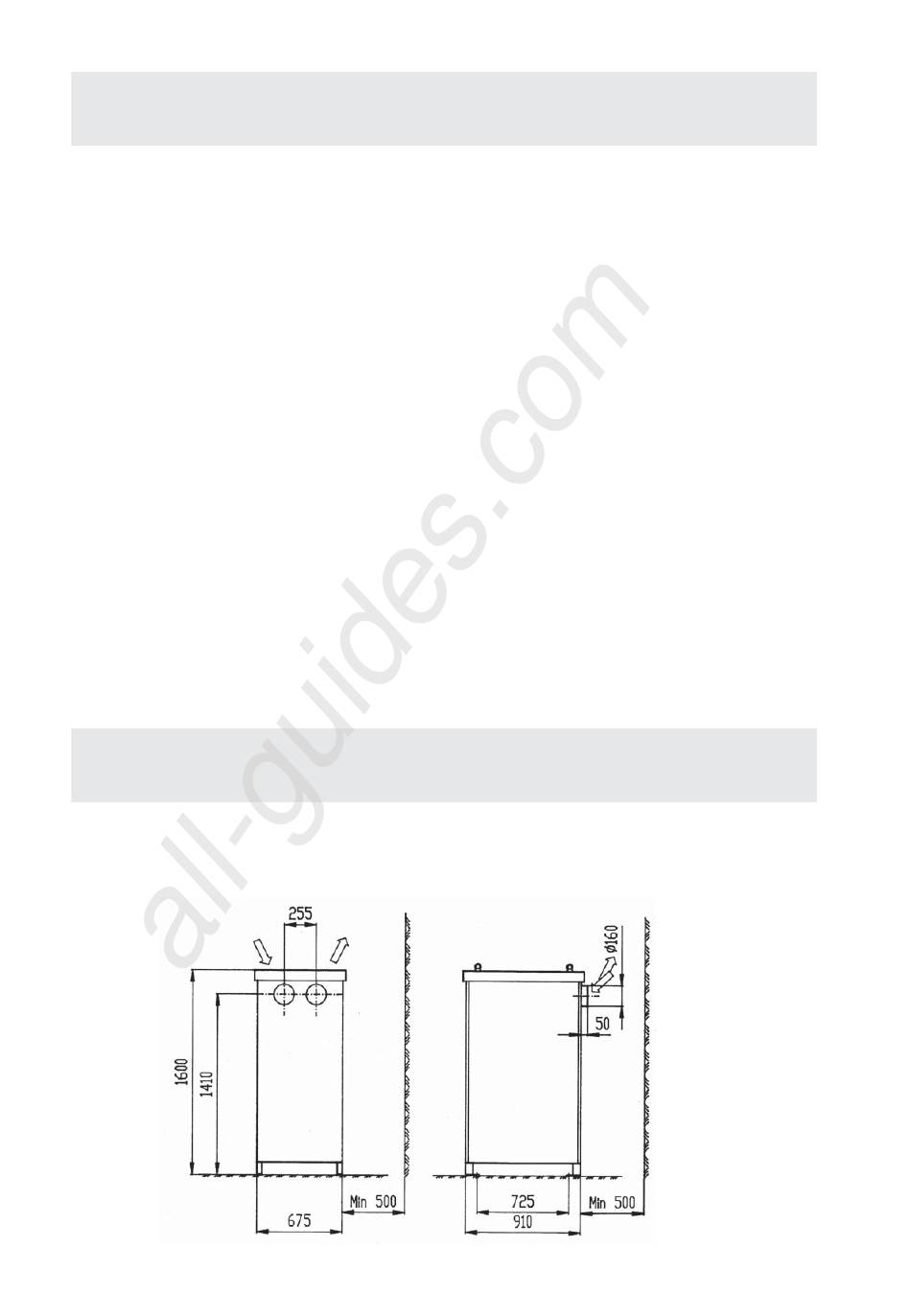

Maße und Aufstellung
All manuals and user guides at all-guides.com
Die Pumpe hat ein Rückschlagventil am Einlass
um das Durchsaugen bei stillstand zu verhin-
dern.
Riemenbetrieb
Die Pumpe ist mit Riemen angetrieben. Die Ka-
pazität hängt von der Motorleistung und dem
Übersetzungsverhältnis ab.
Um die Kapazität zu ändern, kann man den
Motor, die Riemenscheiben und die Keilremen
auswechseln. Sollte eine solche Veränderung
erwünscht werden, nehmen Sie Kontakt mit
der Dustcontrol-Vertretung auf (letzte Seite
- Adressen).
Thermoprotektor
Die Pumpe ist mit einem Thermoprotektor aus-
gerüstet. Bei Temperatur über 120
Thermoprotektor. Dieser Protektor muss zum
Schaltschrank angeschlossen werden.
TPR 35, TPR 40, TPR 43, TPR 47, TPR 50
TPR 43, 18.5 kW - 26
O C löst der
Art nr 9046
