Anzeigen eines Signals
Verwenden der Farbpaletten

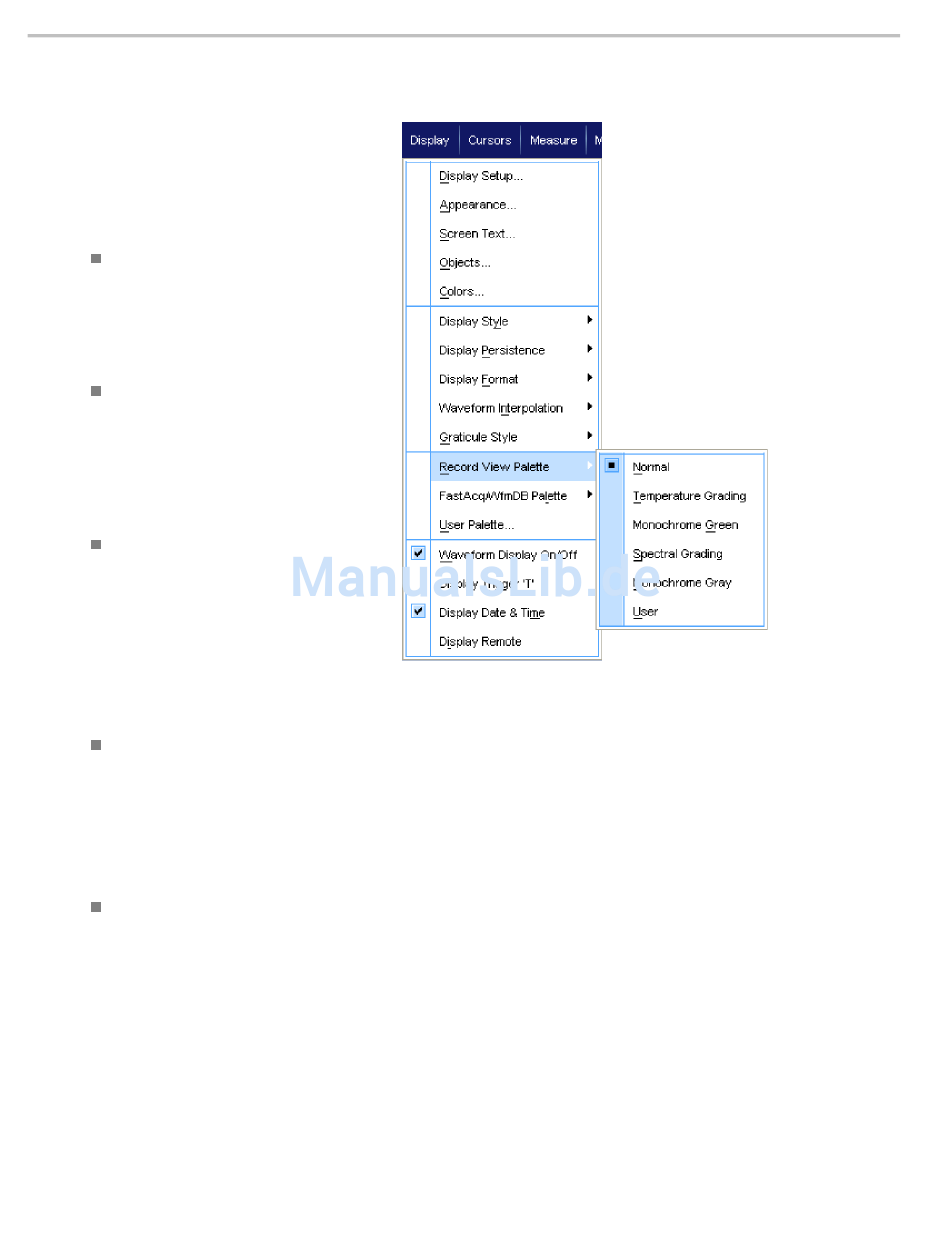

Wählen Sie Display > Record View Palette
(Anzeige > Palette „Aufzeichnen Anzeigen")
oder FastAcq/WfmDB Palette aus, und
wählen Sie dann eines der folgenden
Farbschemata für das Signal und das Raster
aus:
Bei der Option „Normal" werden
Farbtöne und Helligkeitsgrade für
die beste Gesamtansicht angezeigt.
Die Farbe eines jeden Kanalsignals
entspricht der Farbe des jeweiligen
vertikalen Knopfes auf der Frontplatte.
Bei der Option „Temperature Grading"
(Temperaturabstufung) werden die
Signalbereiche mit der höchsten
Abtastdichte rot schattiert dargestellt.
Die Bereiche mit der niedrigsten
Abtastdichte werden blau schattiert
angezeigt.
Bei der Option „Monochrome Green"
(Monochrom grün) werden die
Signalbereiche mit der höchsten
Abtastdichte hellgrün schattiert
dargestellt. Die Bereiche mit der
niedrigsten Abtastdichte werden
dunkelgrün schattiert angezeigt. Diese
Anzeige ähnelt stark der Anzeige von
Analog-Oszilloskopen.
Bei der Option „Spectral Grading"
(Spektralabstufung) werden die
Signalbereiche mit der höchsten
Abtastdichte blau schattiert dargestellt.
Die Bereiche mit der niedrigsten
Abtastdichte werden rot schattiert
angezeigt.
Bei der Option „Monochrome Gray"
(Monochrom grau) werden die
Signalbereiche mit der höchsten
Abtastdichte hellgrau schattiert
dargestellt. Die Bereiche mit der
niedrigsten Abtastdichte werden
dunkelgrau schattiert angezeigt.
70
Schnellstart-Benutzerhandbuch für die DPO7000-Serie und die DPO/DSA70000/B-Serie
