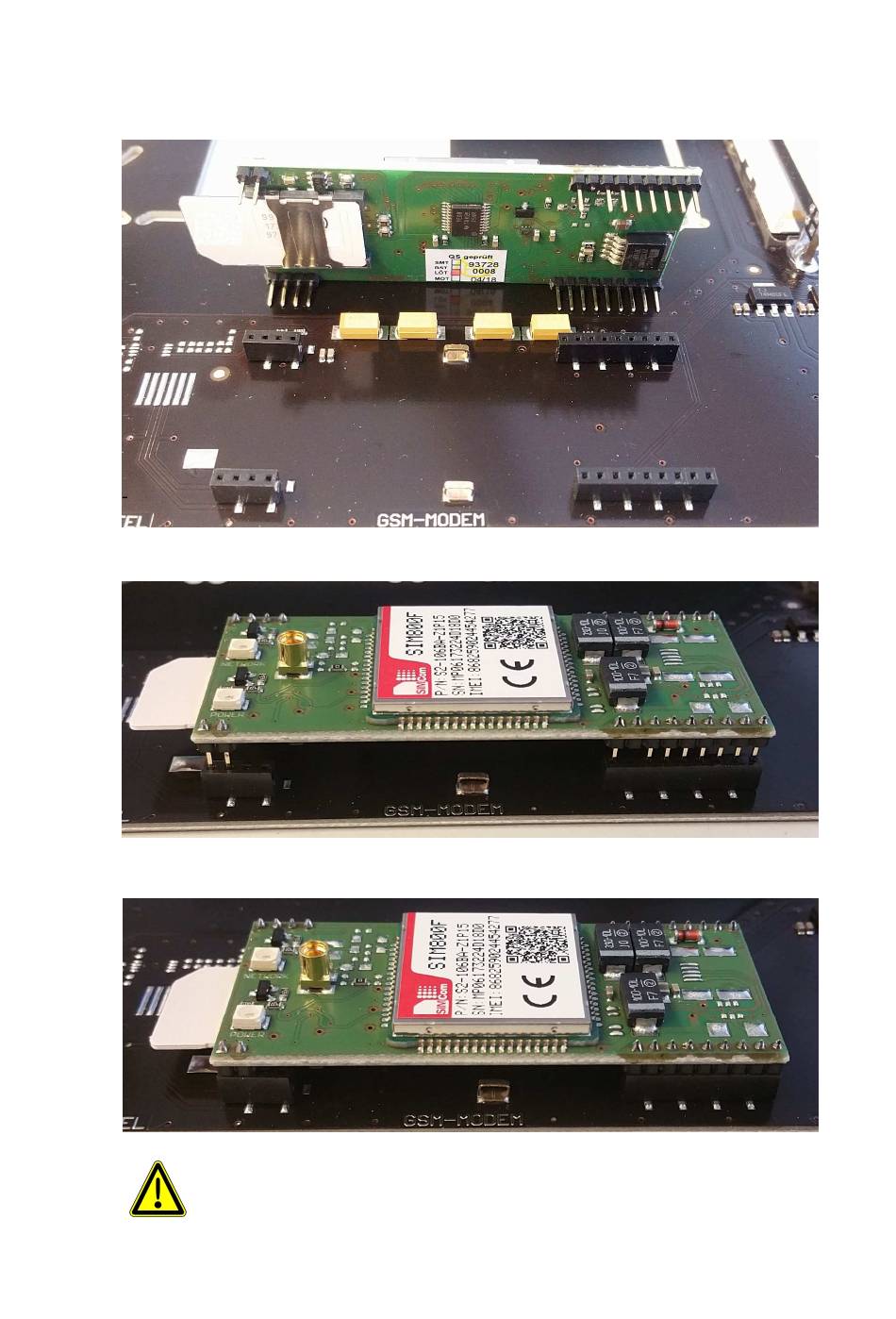

GSM-Modem gemäß Bild 4 und 5 auf den Stecksockeln der CPU positionieren.
:
•
Die Anschluss-Pins vorsichtig bis zum Anschlag in die Sockel eindrücken (Bild 6).
Den richtigen Sitz der Anschluss-Pins in den Sockeln ist vor der
Inbetriebnahme nochmals zu kontrollieren. Durch einen falsch gesteckten
Pin kann das Modem beschädigt werden.
