4.7 Gerätemaße und Mindestabstände Einzelgerät
Bei Verwendung von Schwingungsdämpfern muss zur Anschlusshöhe
des Gerätes die Höhe der Schwingungsdämpfer in belastetem Zustand
(X = 53 mm) addiert werden.
848
695*
848
P
500

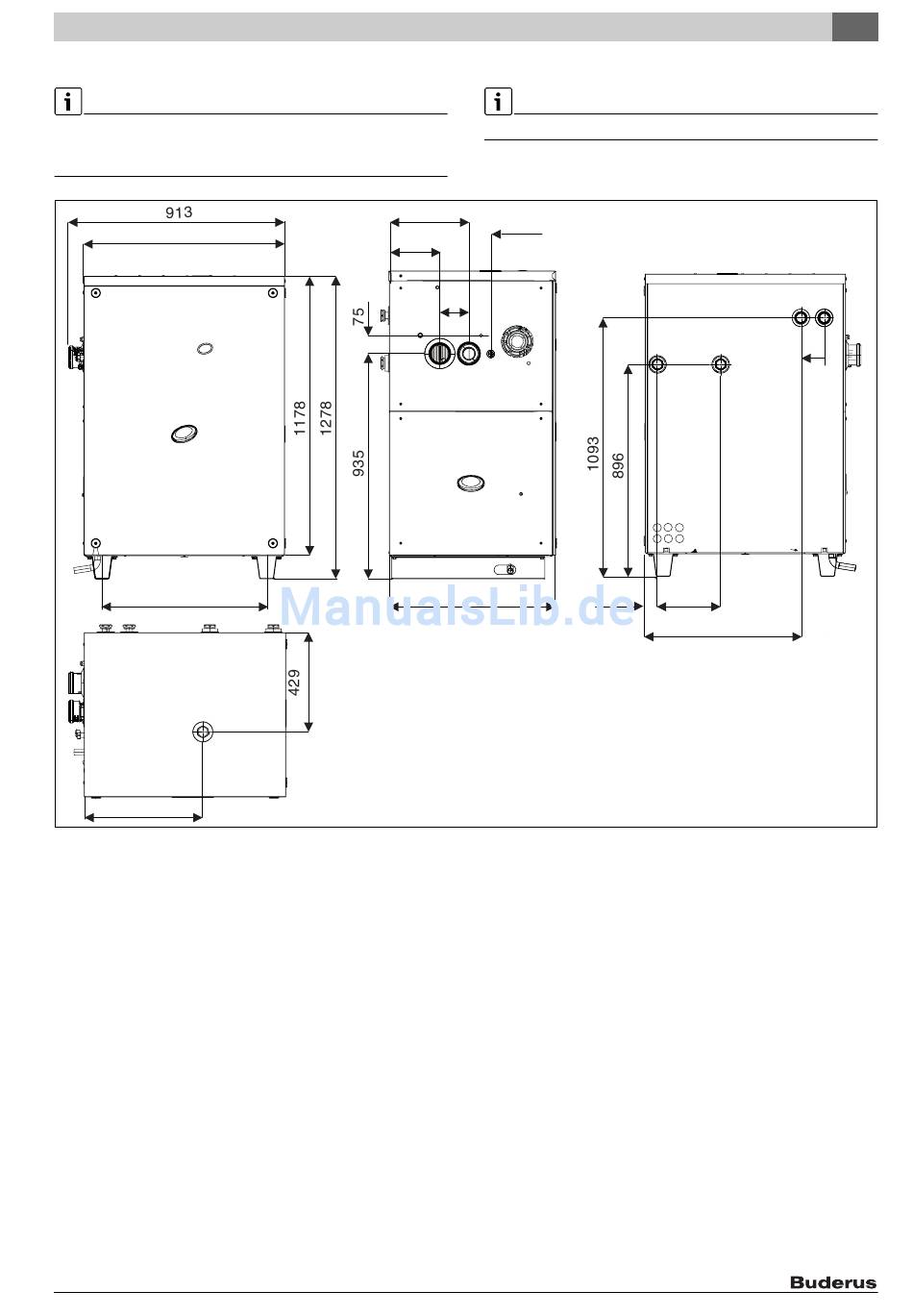

Bild 4 Gerätemaße und Abstände* der Schwingungsdämpfer (Maße in mm)
A Knopf zum Zurücksetzen des Abgastemperaturbegrenzers
B Abgasstutzen (Ø 80 mm)
C Verbrennungsluftstutzen (Ø 80 mm)
D Gasanschluss: G ¾ " Innengewinde
E Betriebsanzeige
F Kühlgebläse
G Kabeldurchführungen
H Anschluss: Heizungsvorlauf: G 1 ¼ " Innengewinde
L Anschluss: Quellenrücklauf:_G 1 ¼ " Innengewinde
M Anschluss: Quellenvorlauf: G 1 ¼ " Innengewinde
N Anschluss: Heizungsrücklauf: G 1 ¼ " Innengewinde
P Anschluss : Abblaseleitung des Sicherheitsventils im Kältemittel-
kreis: G 1 ¼ " Innengewinde
