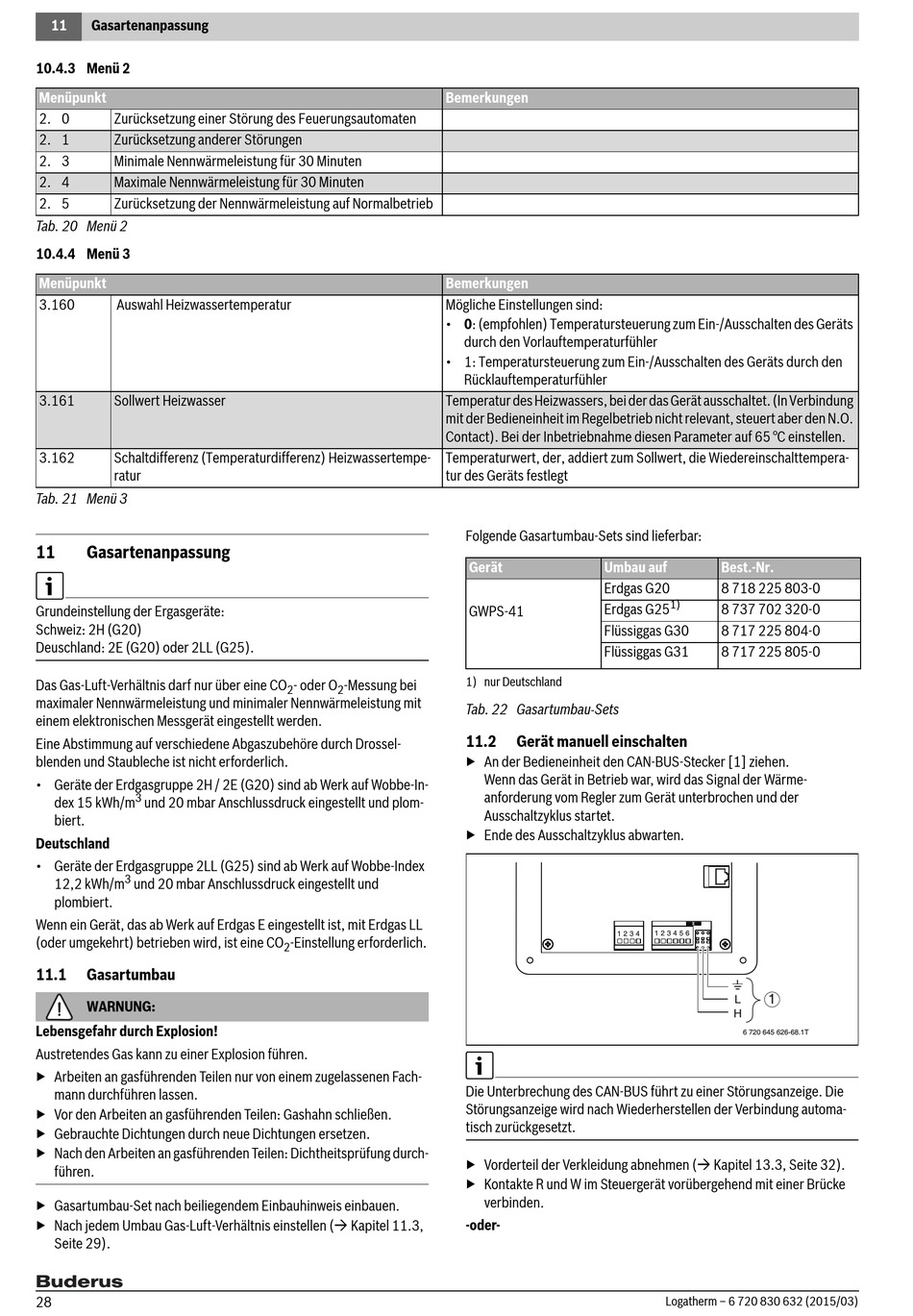

11

Gasartenanpassung

10.4.3 Menü 2
Menüpunkt
2. 0 Zurücksetzung einer Störung des Feuerungsautomaten
2. 1 Zurücksetzung anderer Störungen
2. 3 Minimale Nennwärmeleistung für 30 Minuten
2. 4 Maximale Nennwärmeleistung für 30 Minuten
2. 5 Zurücksetzung der Nennwärmeleistung auf Normalbetrieb
Tab. 20 Menü 2
10.4.4 Menü 3
Menüpunkt
3.160 Auswahl Heizwassertemperatur
3.161 Sollwert Heizwasser
3.162 Schaltdifferenz (Temperaturdifferenz) Heizwassertempe-
ratur
Tab. 21 Menü 3
11 Gasartenanpassung
Grundeinstellung der Ergasgeräte:
Schweiz: 2H (G20)
Deuschland: 2E (G20) oder 2LL (G25).
Das Gas-Luft-Verhältnis darf nur über eine CO
maximaler Nennwärmeleistung und minimaler Nennwärmeleistung mit
einem elektronischen Messgerät eingestellt werden.
Eine Abstimmung auf verschiedene Abgaszubehöre durch Drossel-
blenden und Staubleche ist nicht erforderlich.
• Geräte der Erdgasgruppe 2H / 2E (G20) sind ab Werk auf Wobbe-In-
3
dex 15 kWh/m und 20 mbar Anschlussdruck eingestellt und plom-
biert.
Deutschland
• Geräte der Erdgasgruppe 2LL (G25) sind ab Werk auf Wobbe-Index
3
12,2 kWh/m und 20 mbar Anschlussdruck eingestellt und
plombiert.
Wenn ein Gerät, das ab Werk auf Erdgas E eingestellt ist, mit Erdgas LL
(oder umgekehrt) betrieben wird, ist eine CO
11.1

Gasartumbau

WARNUNG:
Lebensgefahr durch Explosion!
Austretendes Gas kann zu einer Explosion führen.
▶ Arbeiten an gasführenden Teilen nur von einem zugelassenen Fach-
mann durchführen lassen.
▶ Vor den Arbeiten an gasführenden Teilen: Gashahn schließen.
▶ Gebrauchte Dichtungen durch neue Dichtungen ersetzen.
▶ Nach den Arbeiten an gasführenden Teilen: Dichtheitsprüfung durch-
führen.
▶ Gasartumbau-Set nach beiliegendem Einbauhinweis einbauen.
▶ Nach jedem Umbau Gas-Luft-Verhältnis einstellen ( Kapitel 11.3,
Seite 29).
28
Bemerkungen
Bemerkungen
Mögliche Einstellungen sind:
• 0: (empfohlen) Temperatursteuerung zum Ein-/Ausschalten des Geräts
• 1: Temperatursteuerung zum Ein-/Ausschalten des Geräts durch den
Temperatur des Heizwassers, bei der das Gerät ausschaltet. (In Verbindung
mit der Bedieneinheit im Regelbetrieb nicht relevant, steuert aber den N.O.
Contact). Bei der Inbetriebnahme diesen Parameter auf 65 °C einstellen.
Temperaturwert, der, addiert zum Sollwert, die Wiedereinschalttempera-
tur des Geräts festlegt
- oder O -Messung bei
2 2
-Einstellung erforderlich.
2
durch den Vorlauftemperaturfühler
Rücklauftemperaturfühler
Folgende Gasartumbau-Sets sind lieferbar:
Gerät Umbau auf
Erdgas G20
Erdgas G25
GWPS-41
Flüssiggas G30
Flüssiggas G31
1) nur Deutschland
Tab. 22 Gasartumbau-Sets
11.2 Gerät manuell einschalten
▶ An der Bedieneinheit den CAN-BUS-Stecker [1] ziehen.
Wenn das Gerät in Betrieb war, wird das Signal der Wärme-
anforderung vom Regler zum Gerät unterbrochen und der
Ausschaltzyklus startet.
▶ Ende des Ausschaltzyklus abwarten.
1 2 3 4
Die Unterbrechung des CAN-BUS führt zu einer Störungsanzeige. Die
Störungsanzeige wird nach Wiederherstellen der Verbindung automa-
tisch zurückgesetzt.
▶ Vorderteil der Verkleidung abnehmen ( Kapitel 13.3, Seite 32).
▶ Kontakte R und W im Steuergerät vorübergehend mit einer Brücke
verbinden.
-oder-
Best.-Nr.
8 718 225 803-0
1)
8 737 702 320-0
8 717 225 804-0
8 717 225 805-0
1 2 3 4 5 6
1
L
H
6 720 645 626-68.1T
Logatherm – 6 720 830 632 (2015/03)
