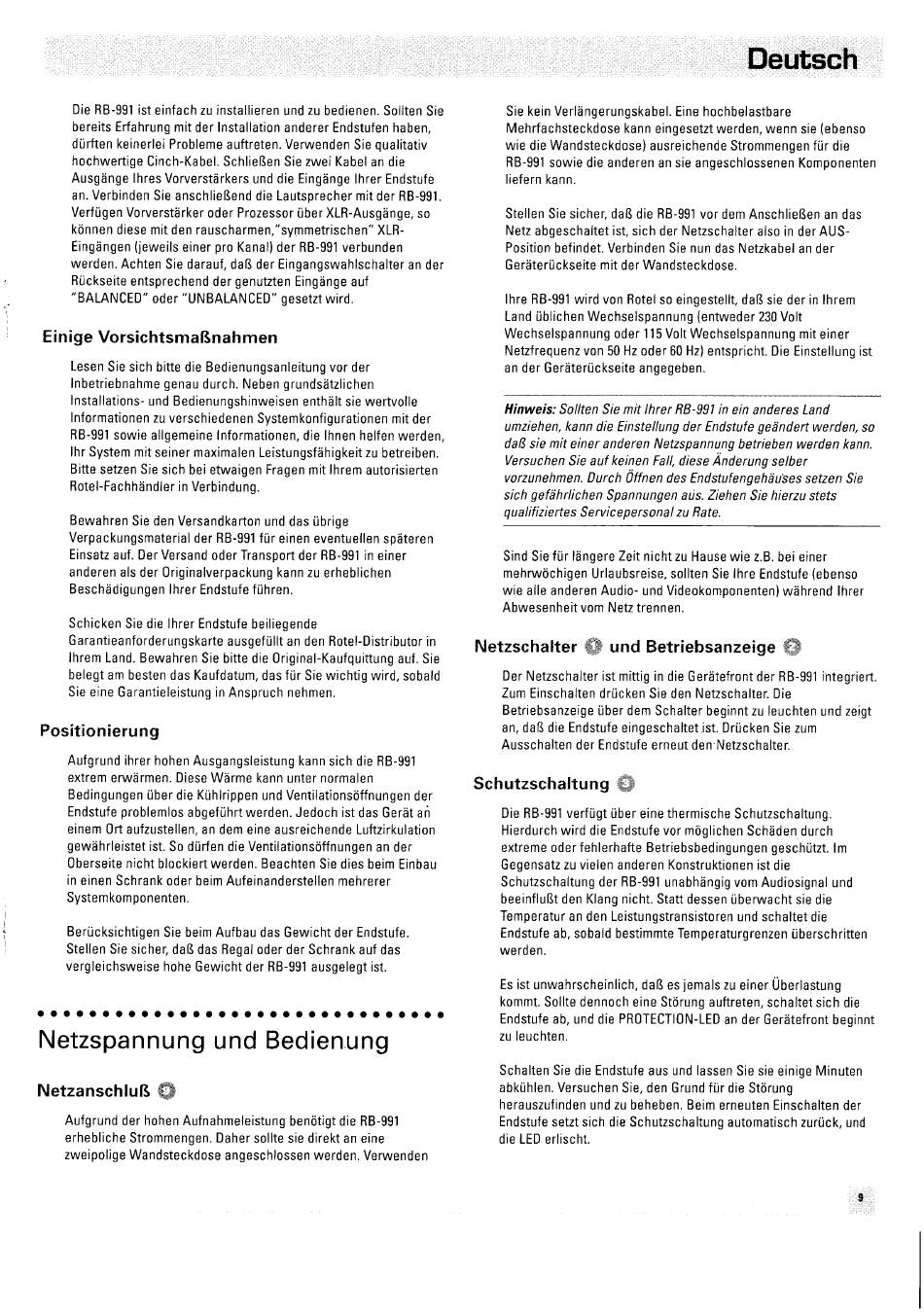

Positionierung; Netzspannung Und Bedienung - Rotel Rb-991 Bedienungsanleitung

Die RB-991 ist einfach zu installieren und zu bedienen. Soilten Sie
bereits Erfahrung mit der Installation anderer Endstufen haben,
dürften keinerlei Probleme auftreten. Verwenden Sie qualitativ
hochwertige Cinch-Kabel. Schließen Sie zwei Kabel an die
AusgängeIhresVorverstärkersund die EingängeIhrer Endstufe
an. Verbinden Sie anschließend die Lautsprecher mit der RB-991.
Verfügen Vorverstärker Oder Prozessor über XLR-Ausgänge, so
können diese mit den rauscharmen,"symmetrischen" XLR-
Eingängen(jeweils einer pro Kanal)der RB-991 verbunden
werden. Achten Sie darauf, daß der Eingangswahlschalter an der
Rückseiteentsprechendder genutztenEingängeauf
"BALANCED" Oder"UNBALANCED" gesetzt wird.
Einige Vorsichtsmaßnahmen
Lesen Sie sich bitte die Bedienungsanleitung vor der
Inbetriebnahme genau durch. Neben grundsätzlichen
Installations- und Bedienungshinweisen enthält sie wertvolle
Informationen zu verschiedenen Systemkonfigurationen mit der
RB-991sowie allgemeine Informationen, die Ihnen helfen werden,
Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.
Bitte setzenSie sich bei etwaigen Fragenmit Ihremautorisierten
Rotel-FachhändIer in Verbindung.
BewahrenSie denVersandkartonund dasübrige
Verpackungsmaterial der RB-991für einen eventuellen späteren
Einsatz auf. Der Versand OderTransport der RB-991in einer
anderen als der Originalverpackung kann zu erheblichen
Beschädigungen Ihrer Endstufe führen.
Schicken Siedie Ihrer Endstufebeiliegende
Garantieanforderungskarte ausgefüllt an den Rotel-Distributor in
Ihrem Land. Bewahren Sie bitte die Original-Kaufquittung auf. Sie
belegt am besten das Kaufdatum, das für Sie wichtig wird, sobald
Sieeine GarantieleistunginAnspruch nehmen.

Positionierung

Aufgrund ihrer hohen Ausgangsleistung kann sich die RB-991
extrem erwärmen. Diese Wärme
Bedingungen über die Kühlrippen und Ventilationsöffnungen der
Endstufeproblemlosabgeführtwerden. Jedoch ist das Gerätah
einem Ort aufzustellen, an dem eine ausreichende
gewährleistet ist. So dürfen die Ventilationsöffnungen an der
Oberseite nicht blockiert werden. Beachten Sie dies beim Einbau
in einen Schrank Oder beim Aufeinanderstellen
Systemkomponenten.
Berücksichtigen Sie beim Aufbau das Gewicht der Endstufe.
Stellen Sie sicher, daß das Regal Oderder Schrank auf das
vergleichsweise hohe Gewicht der RB-991ausgelegt ist.
Netzspannung
Netzanschluß
Aufgrund der hohen Aufnahmeleistung benötigt die RB-991
erhebliche Strommengen. Daher sollte sie direkt an eine
zweipolige Wandsteckdose angeschlossen werden. Verwenden
kann unter normalen
Luftzirkulation
mehrerer
und Bedienung
Sie kein Verlängerungskabel. Eine hochbelastbare
Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso
wie die Wandsteckdose) ausreichende Strommengen für die
RB-991 sowie die anderen an sie angeschlossenen Komponenten
liefern kann.
Stellen Sie sicher, daß die RB-991 vor dem Anschließen
Netz abgeschaltet ist, sich der Netzschalter also in der AUS-
Position befindet. Verbinden
Geräterückseite mit der Wandsteckdose.
Ihre RB-991Wird von Rotel so eingestellt, daß sie der in Ihrem
Land üblichen Wechselspannung (entweder 230Volt
Wechselspannung Oder 115 Volt Wechselspannung
Netzfrequenz von50HzOder60Hz)entspricht.Die Einstellungist
an der Geräterückseite angegeben.
Hinweis: Sol/ten Sie mit Ihrer RB-991 in ein anderes
umziehen, kann die Einstel/ung der Endstufe geändert werden, so
daß sie mit einer anderen Netzspannung betrieben werden kann.
Versuchen S ieaufkeinenFall,dieseÄnderung selber
vorzunehmen. DurchÖffnen desEndstufengehäuses setzenSie
sich gefährlichen Spannungen abs. Ziehen Sie hierzu stets
qualifiziertes Servicepersonal zu Rate.
Sind Sie für 'ängere Zeit nicht zu Hause wie Z.B.bei einer
mehrwöchigen Urlaubsreise, sollten Sie Ihre Endstufe (ebenso
wie alle anderen Audio- und Videokomponenten) während Ihrer
Abwesenheit vom Netz trennen.
und Betriebsanzeige
Netzschalter
Der Netzschalterist mittig in die Gerätefrontder RB-991 integriert.
Zum Einschaiten drücken
Betriebsanzeige über dem Schalter beginnt zu leuchten und zeigt
an, daß die Endstufe eingeschaltetist. Drücken Sie zum
Ausschalten der Endstufe
Schutzschaltung
Die RB-991verfügt über eine thermische Schutzschaltung.
Hierdurch Wird die Endstufe vor möglichen Schäden durch
extreme Oderfehlerhafte Betriebsbedingungen geschützt. 1m
Gegensatz zu vielen anderen Konstruktionen
Schutzschaltung der RB-991 unabhängig vom Audiosignal und
beeinflußt den Klang nicht. Statt dessen überwacht sie die
Temperatur an den Leistungstransistoren und schaltet die
Endstufe ab, sobald bestimmte Temperaturgrenzen überschritten
werden.
Esist unwahrscheinlich, daßesjemalszueinerÜberlastung
kommt. Sollte dennoch eine Störung auftreten, schaltet sich die
Endstufe ab, und die PROTECTION-LED an der Gerätefront beginnt
zu leuchten.
SchaltenSiedie Endstufeaus und lassenSiesie einige Minuten
abkühlen. Versuchen Sie, den Grund für die Störung
herauszufinden und zu beheben.
Endstufe setzt sich die Schutzschaltung automatisch zurück, und
die LED erlischt.
Deutsch
Sie nun das Netzkabel an der
mit einer
Land
Sie den Netzschalter. Die
erneut den Netzschalter.
ist die
Beim erneuten Einschalten
an das
der
9
