Volvo S40 / V50

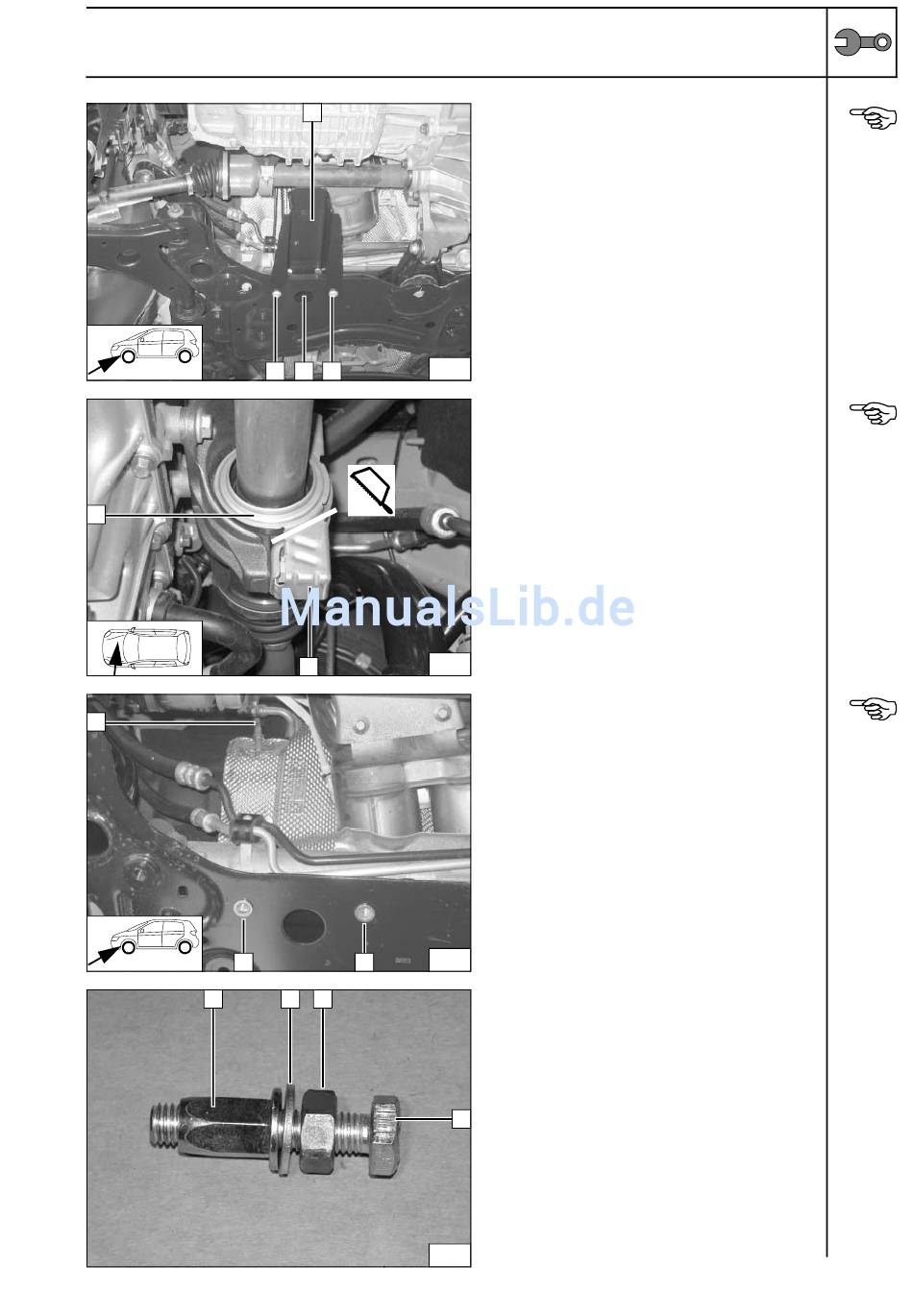

Einbauort vorbereiten für alle Fzg.
Traverse ist abhängig von der Fzg-ausstat-
tung!
1 Traverse
2 Schrauben M10 [3x]
Ausführung des Schutzblechs 2 ist abhängig
von der Fzg.ausstattung!
1 Abschnitt demontieren und entsorgen
2 Schutzblech
Wenn Gewindeeinsätze an Positionen 1 nicht
vorhanden, dann beiliegende Einnietmuttern
M10 in 6-kant Löcher einziehen!
Spezialwerkzeug gemäß Seite 3 verwenden!
Alternative siehe nächstes Bild!
1 Einnietmutter M10-Stahl [2x]
2 Stehbolzen (24/1)
1 Einnietmutter M10 (Stahl)
2 Scheibe
3 Mutter M10
4 Schraube M10
4
Traverse
ausbauen
Schutz-
blech an-
passen
Einniet-
muttern
einziehen
Einniet-
werkzeug
alternativ
