Inhaltszusammenfassung für Webasto Thermo Top C

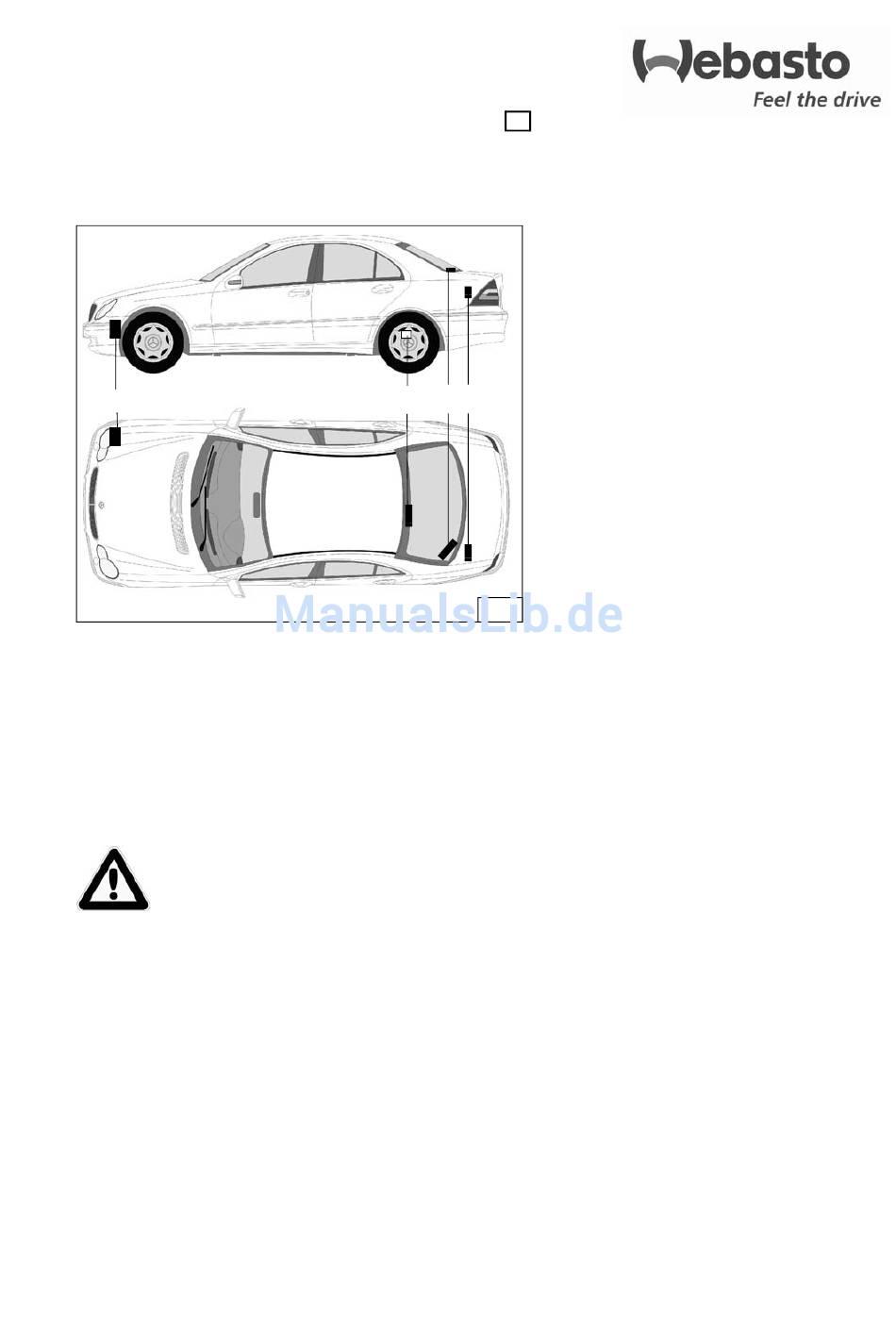

Seite 1
Austritt von tödlichem Kohlenmonoxid führen. Dadurch kön- nen schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es ei- nes speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezialausrüstung.
Mercedes Benz W 203 Inhaltsverzeichnis Gültigkeit Heizgerät / Vorwort /Spezialwerkzeug Erläuterungen zum Dokument Vorarbeiten / Einbauort Schema Elektrik FernbedienungTelestart und Thermo-Call Heizgerätmontage Dosierpumpe vormontieren und montieren Brennstoffentnahme / Brennstoffleitungen Brennstoffleitungen / Anschluß am Heizgerät 11 Schema Wasser Verschlauchung 230 Kompressor Verschlauchung 220CDI/320 CDI Abschließende Arbeiten Bedienungshinweise für den Endkunden...
Mercedes Benz W 203 Heizgerät / Lieferumfang Menge Bezeichnung Bestell-Nr. Lieferumfang Wasserheizgerät Thermo Top C-B 9011466A W 203 Limousine/Kombi bis MJ.03 Lieferumfang Wasserheizgerät Thermo Top C-D 9011465A W 203 Limousine/Kombi bis MJ.03 Lieferumfang Wasserheizgerät Thermo Top C-B 9011468A W203 Sportcoupé bis Mj.03 Lieferumfang Wasserheizgerät Thermo Top C-D...
Unfällen besondere Gefahr der Beschädigung von Bautei- besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifi- sche Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Posi- tion am Fahrzeug und die...
Mercedes Benz W 203 Achtung! Vor- - Innenraumfilter im Motorraum ausbauen. arbeiten - Batterie abklemmen und ausbauen. - Batteriegrundplatte ausbauen. - Druck im Kühlsystem ablassen. - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen. - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen. - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen.
Mercedes Benz W 203 Die Verlegung erfolgt gemäß den allgemein üblichen Regeln der Technik. Wenn nicht anders beschrie- Ein- ben, erfolgt die Befestigung mit Kabelbindern an fahrzeugeigenen Leitungen und Kabelbäumen. bindung Scharfe Kanten sind mit Scheuerschutz zu versehen! Elektrik Massepunkt vorn Kabelbaumdurchführung Anschluß...
Mercedes Benz W 203 VORSICHT! Brenn- Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! stoffein- bindung Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung so verlegen, dass sie gegen Steinschlag geschützt ist! An scharfen Kanten Brennstoffleitung mit Scheuerschutz versehen! (1) Mecanyl-Brennstoffleitung zum Hzg.
Mercedes Benz W 203 Einbaulage Dosierpumpe beachten, siehe “Einbauanweisung“! Vormontierte Dosierpumpe mit Schraube M6x25 und Bundmutter am Winkel befesti- (1) Dosierpumpenhalter (2) Dosierpumpe Dosier- (3) Winkel pumpe (4) Schraube M6x25 montieren Nippel an Kraftstoffentnehmer des Kraft- stoffbehälters mit Trennmesser abschneiden. Schlauchstück auf Kraftstoffentnehmer auf- stecken und mit Cailleau-Schelle befestigen.
Mercedes Benz W 203 Beide ovalen Gummitüllen im Längsträger entfernen, Mecanyl-Brennstoffleitung an hin- terer Öffnung herausführen und durchziehen. Anschließend wieder in hintere Öffnung ein- führen,nach vorne durchschieben und an vor- derer Tüllenöffnung herausführen. (1) Hintere Tüllenöffnung (2) Mecanyl-Brennstoffleitung Leitungen (3) Vordere Tüllenöffnung verlegen Hintere Tülle wieder einsetzen, vordere Tülle mit Bohrung d= 5mm versehen, auf...
Mercedes Benz W 203 ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behälter aufzufangen! Wasserschläuche knickfrei und scheuerfrei verlegen! Schlauchschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Die Einbindung erfolgt „Inline“ gemäß nachfolgendem Schema: O 25 Schema Wasser...
Mercedes Benz W 203 a = 210mm b = 70mm c = 90° Bogen (Rest) Wasser- Abschnitt entsorgen schläuche ablängen (230K ohne Restwär- mepumpe) Fahrzeugeigenen Schlauch an der markier- ten Stelle trennen. (1) Fahrzeugeigener Wasserschlauch Trenn- stelle. (230K ohne Restwär- mepumpe) Verbindungsrohre in Schlauchenden ein- schieben und mit Klemmschellen befestigen.
Mercedes Benz W 203 a = 360 mm. b = 170 mm. c = 20 mm. Wasser- Abschnitt entsorgen schläuche ablängen. (220 CDI ohne Rest- wärme- pumpe) Nur 220 CDI/320 CDI Flechtschutzschlauch auf 220mm ablängen und auf Schlauch A aufschieben Schläuche (1) Verbindungsrohr 18-20 vormontie-...
Mercedes Benz W 203 ACHTUNG! Abschlie- Demontierte Teile in umgekehrter Reihenfolge montieren. ßende Arbeiten Alle Schlauchleitungen, Schlauch- und Caillauschellen, sowie alle elektrischen Anschlüsse auf festen Sitz prüfen. Alle losen Leitungen mit Kabelbinder sichern. Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell- Nr. 111 329) einsprühen. - Batterie anschließen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeug- Herstellers entlüften, Kühlwasser nachfüllen, Kühlsystem nach Herstellervorschrift auf Dichtigkeit prüfen.
Mercedes Benz W 203 (Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen.) Bedie- nungshin- weise für den End- kunden Vor Abstellen des Fahrzeugs sind folgende Einstellungen vorzunehmen: Die Einstellung der Heizzeiten erfolgt mit den Lenkradtasten bei Schlüsselstellung 1 oder 2 (Zündung) oder bei laufendem Motor.
