Webasto Thermo Top E Einbauanleitung
Citroen c6 2,2l hdi
Vorschau ausblenden
Andere Handbücher für Thermo Top E:
- Einbauanleitung (47 Seiten) ,
- Einbaudokumentation (43 Seiten) ,
- Einbauanweisungen (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

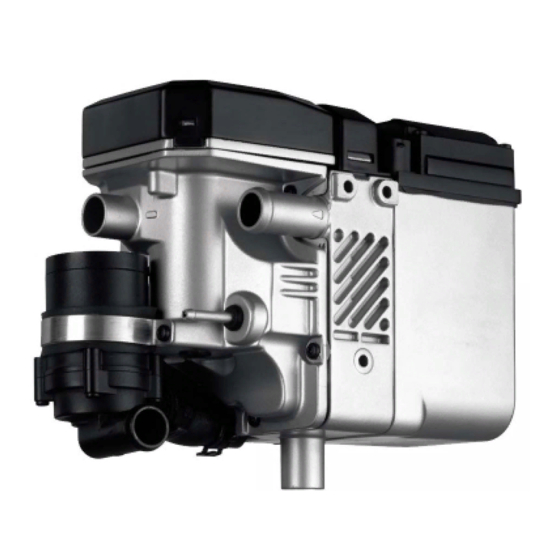

Wasser-Heizgerät
Zusatzheizung Thermo Top E
Zusatzheizung Thermo Top C
Zusatzheizung Thermo Top P
Einbauanleitung
Citroen C6 2,2l HDI
Diesel
ab Modell 2006
Linkslenker
ACHTUNG!
Warnung vor Gefahr:
Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver-
ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere
oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial-
ausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und Re-
paratur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur Ver-
fügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch un-
geschultes Personal zurückzuführen sind.
Ident.-Nr.: 1312356A
e1
00 0003
e1
00 0002
e1
00 0104
Schutzgebühr 10,- Euro
Feel the drive
© Webasto AG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top E
Inhaltszusammenfassung für Webasto Thermo Top E
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heizsystemen kann Feuer ver- ursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und eine Spezial- ausrüstung.
-
Seite 2: Inhaltsverzeichnis
Citroen C6 2,2l HDI Inhaltsverzeichnis Gültigkeit Heizgerät und Halter vorbereiten Heizgerät / Einbaukit Einbauort vorbereiten Vorwort Heizgerät einbauen Allgemeine Hinweise Wassereinbindung Spezialwerkzeug Brennstoffeinbindung Erläuterungen zum Dokument Abgasanlage Vorarbeiten Brennluft Einbauort Heizgerät Abschließende Arbeiten Elektrik vorbereiten Bedienungshinweise für den Endkunden Einbindung Elektrik Schablone Tankentnehmer Gebläseansteuerung Option Telestart... -
Seite 3: Heizgerät / Einbaukit
Einbaukit Citroen C6 2,2l HDI Diesel 1310783B Für die jeweilige Fahrzeugklasse empfohlenes Heizgerät: Fahrzeug Heizgerät Kleinwagen Thermo Top E Mittelklasse, Kombi Thermo Top C Oberklasse, Van, Offroader Thermo Top P Die Auswahl des Heizgerätes richtet sich nach der Innenraumgröße des Fahrzeugs und dem Komfort-... -
Seite 4: Erläuterungen Zum Dokument
Gefahr von Verletzungen oder tödlichen Un- fällen besondere Gefahr der Beschädigung von Bauteilen besondere Brand- und Explosionsgefahr Verweis auf allgemeine Einbauanweisung der Webasto Komponente bzw. auf fahrzeugspezifische Unterlagen des Herstellers Hinweis auf eine technische Besonderheit Der Pfeil im Fahrzeugpiktogramm zeigt die Position am... -
Seite 5: Vorarbeiten
Citroen C6 2,2l HDI Vorarbeiten ACHTUNG! - Druck im Kühlsystem ablassen! - Fabriknummer vom Typschild Original auf das Typschild Duplikat übertragen - Die nicht zutreffende Jahreszahl auf dem Duplikatschild entfernen - Duplikatschild (Typschild) an geeigneter Stelle sichtbar anbringen - Fondsitzbank rechts nach vorne fahren und ausbauen (3 Schrauben) - Serviceklappe Tankarmatur rechts öffnen - Tankarmatur gemäß... -
Seite 6: Elektrik Vorbereiten
Citroen C6 2,2l HDI Elektrik vorbereiten rt 0,75² 2500 Leitungen ablängen sw 0,75² 2500 br 0,75² Verbindungen gemäß Schaltplan herstellen. Leitungsabschnitt 2 und 3 im Isolierschlauch einziehen. Zusatzre- lais K3.1 vorberei- K3.1 Befestigungslasche vom K3.1-Relais 1 ab- schneiden und mit Klettband 2 am Gehäuse Zentralelektrik befestigen. -
Seite 7: Einbindung Elektrik
Citroen C6 2,2l HDI Einbindung Elektrik Sicherungshalter, K3-Relais Vorwahluhr und Option Sommer-/Winter- schalter 1 K3-Relais 2 Sicherungshalter 1 Vorwahluhr 2 Sommer-/Winterschalter, Bohrung Ø 12mm Schema Kabel- baumverle- gung Kabelbaum Dosierpumpe erst später zusammen mit Brenn- stoffleitung entlang der fahr- zeugeigenen Kraftstoffleitungen rt sw am Unterboden verlegen Plus-und Masseanschluß... -
Seite 8: Gebläseansteuerung
0,72² Schaltplan 2V NR 8V NR 4² 4² K3.1 0,75² 4² 6V NR 6V NR 8025 8050 Bauteile Webasto Bauteile Citroen Farben und Symbole Heizgerät TT-C/E 8050 Gebläsemotor 6-poliger Stecker HG 8025 Klimabedienteil weiß Sicherung 25A Hauptstromversorgung schwarz Gebläserelais... - Seite 9 Citroen C6 2,2l HDI Direkt geschaltete Klemme 15 ohne Ab- schaltverzögerung am Stecker 28V GR 3 ausmessen! Steckerbelegung kann variieren! Verbindungen gemäß Schaltplan herstellen. 1 Ltg. ge Klemme 15 [2x] Anschluss 2 Ltg. rt von K3.1/86 Zentral- elektrik Verbindungen gemäß Schaltplan herstellen. 1 Ltg.
-
Seite 10: Option Telestart
Citroen C6 2,2l HDI Option Telestart 1 Empfänger 2 Halter 3 Bohrung Ø5,5mm, Schrauben M5x12, Bundmuttern M5 [je2x] Empfän- ger montie- 1 Antenne Antenne montieren 1312356A... -
Seite 11: Option Thermo Call
Citroen C6 2,2l HDI Option Thermo Call 1 Empfänger 2 Blechschrauben M5,5x13 [4x] 3 Handschuhfach Empfän- ger montie- 1 Antenne Antenne montieren 1 Taster Taster montieren 1312356A... -
Seite 12: Heizgerät Und Halter Vorbereiten
Citroen C6 2,2l HDI Heizgerät und Halter vorbereiten Ejotschrauben, Anzugsdrehmoment 10 Nm! 1 Brennluftansaugleitung 2 Schlauchschelle Ø 27mm Heizgerät 3 Lochband vormontie- 4 Ejotschraube 5 Schraube M6x20, Bundmutter 6 Abgasschalldämpfer 1 Lochband kürzen Abschnitt X entsorgen Lochband vorberei- 1 Halter 2 Schraube M6x12, Bundmutter [je2x] Halter vor- montieren... -
Seite 13: 30Mm 2 Lochbild Übertragen [3X]
Citroen C6 2,2l HDI Halter lose montieren und ausrichten. 1 Fzg.eigene Bohrung, Schraube M6x35, Di- stanzscheibe 20mm, Bundmutter M6 30mm 2 Lochbild übertragen [3x] Lochbild übertragen Beim Bohren auf dahinterliegende Bauteile achten! 1 Fzg.eigene Bohrung, Schraube M6x35, Di- stanzscheibe 20mm, Bundmutter M6 2 Bohrung Ø... -
Seite 14: Heizgerät Einbauen
Citroen C6 2,2l HDI Heizgerät einbauen Kabelbaum Heizgerät vor Montage aufstek- ken. Zwischen Heizgerät und Halter zwei Scheiben an Position 2 einfügen! Heizgerät 1 Ejotschraube [2x] montieren 2 Ejotschraube 1 Ejotschraube Halter montieren 1312356A... -
Seite 15: Wassereinbindung
Citroen C6 2,2l HDI Wassereinbindung ACHTUNG! Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlmittel ist mit geeignetem Behäl- ter aufzufangen! Wasserschläuche knickfrei verlegen! Wenn nicht anders beschrieben, erfolgt die Be- festigung mit Kabelbindern! Schlauch- und Federbandschellen so positionieren, dass kein anderer Schlauch beschädigt werden kann! Bei der Montage der Wasserschläuche ist das Heizgerät mit Kühl- mittel zu befüllen! Die Einbindung erfolgt „Inline“... - Seite 16 Citroen C6 2,2l HDI b = 640mm c = 800mm Abschnitt X entsorgen Wasser- schläuche ablängen Flechtschutzschläuche auf Schlauch B und C aufschieben und ablängen. Schrumpfschlauch zuschneiden. 1 Schrumpfschlauch 25mm [4x] Wasser- schläuche vorberei- 1 Fzg.eigener Schlauch Motorausgang zum Wärmetauschereingang ausbauen Wasser vorberei- 1 Schlauchstück Wärmetauschereingang...
- Seite 17 Citroen C6 2,2l HDI 1 Schlauchstück Wärmetauschereingang 2 Schlauchstück Motoraustritt Wasser- schläuche vorberei- 1 Profilgummi schwarz [2x] 2 Abstandshalter 3 Kabelbinder Wasser- schläuche vorberei- 1 Wärmetauschereingang Anschluss am Wärme- tauscher- eingang 1 Motorausgang Anschluss am Motor- ausgang 1312356A...
- Seite 18 Citroen C6 2,2l HDI Wasserschläuche mit Kabelbinder befesti- gen! Verlegung im Motor- raum 1 Kabelbinder Anschluss am Heizge- rät 1312356A...
-
Seite 19: Brennstoffeinbindung
Citroen C6 2,2l HDI Brennstoffeinbindung VORSICHT! Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auffangen! Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern! An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen! ACHTUNG! Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß... - Seite 20 Citroen C6 2,2l HDI Brennstoffleitung 1 vom Heizgerät an Druck- seite der Dosierpumpe [Seite mit Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! 2 Kabelbaum Dosierpumpe, Stecker mon- Anschluss tiert an Dosier- 3 Schlauchstück, Schlauchschelle Ø 10mm pumpe [2x] Tankarmatur 1 gemäß...
- Seite 21 Citroen C6 2,2l HDI Tankarmatur gemäß Herstellerangaben ein- bauen! 1 Schlauchstück, Schlauchschelle Ø 10mm [2x] 2 Brennstoffleitung Brennstoff- leitung an- schließen Brennstoffleitung 2 vom Tankentnehmer an Saugseite der Dosierpumpe [Seite ohne Stecker]. Lage der Bauteile kontrollieren, wenn nötig korrigieren. Auf Freigängigkeit achten! Anschluss 1 Schlauchstück, Schlauchschelle Ø...
-
Seite 22: Abgasanlage
Citroen C6 2,2l HDI Abgasanlage 1 Abgasleitung a = 200mm 2 Abgasendstück b = 350mm Abgaslei- tung vor- Abschnitt X entsorgen bereiten 1 Schlauchklemme [2x] 2 Abgasleitung Schall- dämpfer montieren 1 Abgasendstück 2 Schlauchklemme 3 Profilgummi rt mit Nut Abgasend- stück mon- tieren 1312356A... -
Seite 23: Brennluft
Citroen C6 2,2l HDI Brennluft 1 Brennluftansaugleitung Ansauglei- tung verle- 1 Brennluftansaugschalldämpfer 2 Rohrschelle Ø 48mm, Gummierung ent- fernt 3 Brennluftansaugleitung 4 Schraube M6x20, fzg.eigene Bohrung, Bundmutter M6 Schall- dämpfer montieren 1312356A... -
Seite 24: Abschließende Arbeiten
42mm bohren, Abgasendstück bündig am Profilgummi rot gem. Bild ausrichten und ein- setzen! Profilgum- mi einset- Feel the drive Webasto AG Postfach 80 - 82132 Stockdorf Hotline 01805 / 932278 - Hotfax 0395 / 5592-353 http://www.webasto.de Printed in Germany 04/2007... -
Seite 25: Bedienungshinweise Für Den Endkunden
Citroen C6 2,2l HDI Bedienungshinweise für den Endkunden Bitte Seite entnehmen und der Fahrzeug- Bedienungsanleitung beifügen! Hinweis: Wir empfehlen die Heizzeit auf die Fahrzeit abzustimmen. Heizzeit = Fahrzeit Beispiel: Bei einer Fahrzeit von ca. 20min (einfache Strecke) empfehlen wir eine Einschaltdauer von 20min nicht zu überschreiten. -
Seite 26: Schablone Tankentnehmer
Citroen C6 2,2l HDI Schablone Tankentnehmer 100mm Maßstab 1:1 Größe der Druckausgabe mit Maßlinien vergleichen. Zulässige Toleranz maximal 2%. Druckereinstellungen auf „randlos“ bzw. „Ränder mini- mieren“ und 100% von der normalen Größe! 100mm 1312356A...
