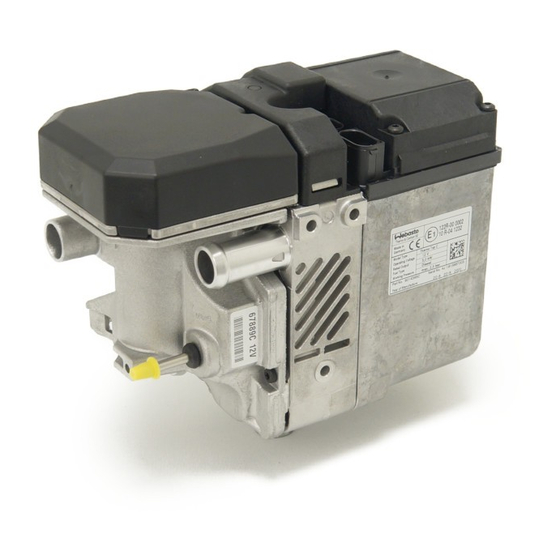

Webasto Thermo Top C Einbauanleitung
Mazda mpv
Vorschau ausblenden
Andere Handbücher für Thermo Top C:
- Einbaudokumentation (50 Seiten) ,
- Einbauanleitung (42 Seiten) ,
- Anleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Wasser-Heizgerät
Standvorwärmung Thermo Top C
2
7
1
6

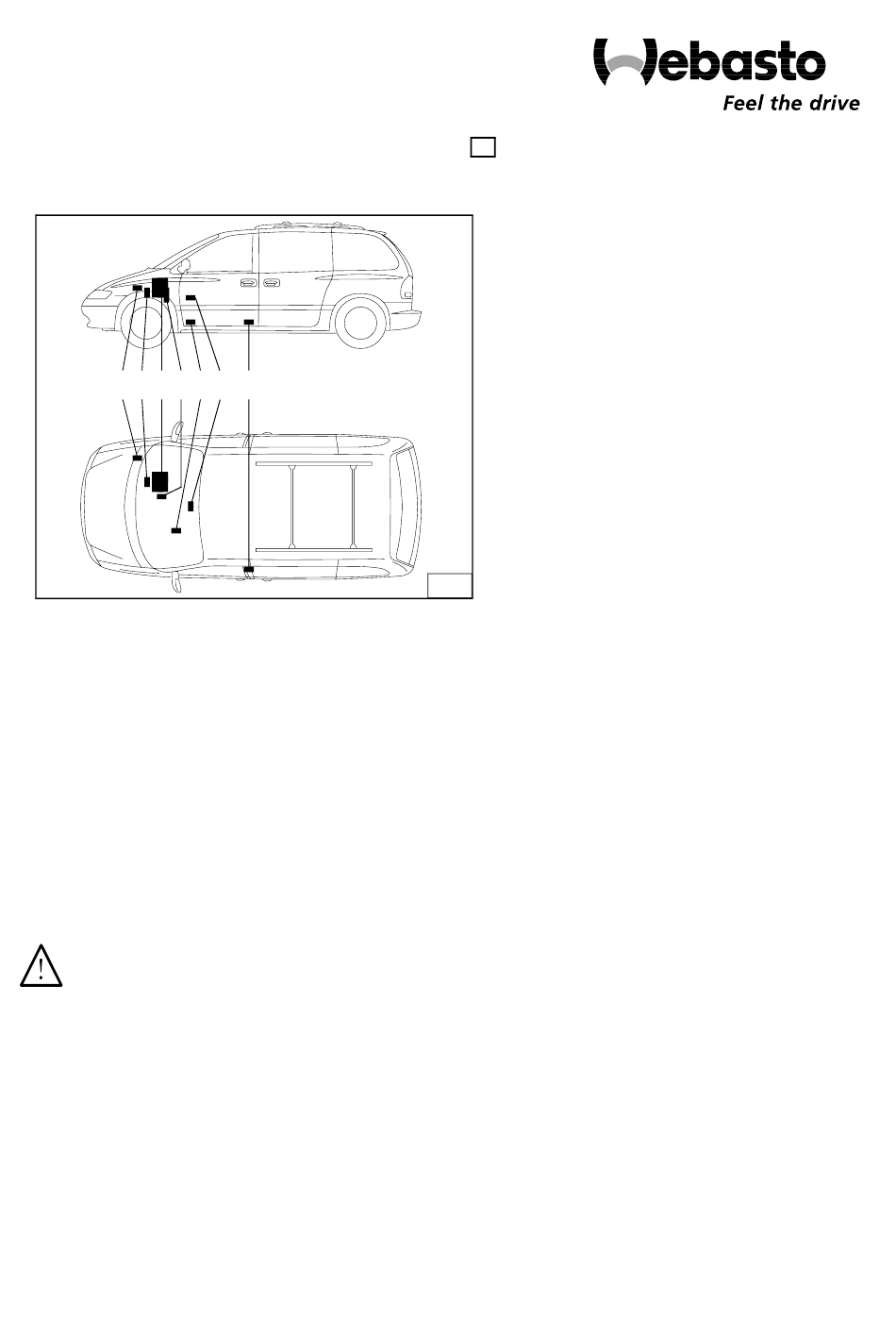

Legende zu Bild 1
1 Heizgerät Thermo Top Z -D
2 Gebläserelais und Sicherungshalter
3 Dosierpumpe
4 Vorwahluhr
5 Abgasschalldämpfer
6 Brennluftansaugschalldämpfer
7 Umwälzpumpe
ACHTUNG!
Warnung vor Gefahr :
Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann
Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können
schwere oder tödliche Verletzungen hervorgerufen werden.
Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines
speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer
Spezialausrüstung.
Versuchen Sie NIEMALS, Webasto Heiz- oder Kühlsysteme einzubauen oder zu reparieren,
wenn Sie das Firmentraining nicht erfolgreich abgeschlossen und dabei die notwendigen
technischen Fähigkeiten erworben haben und die für einen sachgerechten Einbau und
Reparatur nötigen technischen Dokumentationen, Werkzeuge und Ausrüstungen nicht zur
Verfügung stehen.
Befolgen Sie IMMER alle Webasto Einbau- und Reparaturanleitungen, und beachten Sie alle
Warnhinweise.
Webasto übernimmt keine Haftung für Mängel und Schäden, die auf einen Einbau durch
ungeschultes Personal zurückzuführen sind.
Ident.-Nr. 13 012 29C
5
4
3
Schutzgebühr 10,- EUR
e1
00 0002
Aufrüstung Zuheizer Z
auf Standvorwärmung C
Mazda MPV
mit serienmäßigem Webasto-Zuheizer
Diesel
nur für Linkslenker
Gültigkeit siehe Seite 2
1
© Webasto Thermosysteme International GmbH Germany
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top C
Inhaltszusammenfassung für Webasto Thermo Top C
- Seite 1 Das unsachgemäße Einbauen oder Reparieren von Webasto Heiz- und Kühlsystemen kann Feuer verursachen oder zum Austritt von tödlichem Kohlenmonoxid führen. Dadurch können schwere oder tödliche Verletzungen hervorgerufen werden. Für den Einbau und die Reparatur von Webasto Heiz- und Kühlsystemen bedarf es eines speziellen Firmentrainings, technischer Dokumentation, Spezialwerkzeuge und einer Spezialausrüstung.
-
Seite 2: Inhaltsverzeichnis
Thermo Top Z Mazda MPV Inhaltsverzeichnis Gültigkeit Heizgerät / Aufrüstkit Vorwort Allgemeine Hinweise Vorarbeiten Einbindung in den Wasserkreislauf Wassereinbindung vorbereiten Umwälzpumpe vormontieren Umwälzpumpe einbauen Elektrische Einbindung Kabelbaum vormontieren Sicherungshalter und Gebläserelais einbauen Gebläseansteuerung Vorwahluhr Option Telestart T70 W-Bus / T80 Spezial Abgasanlage Abschließende Arbeiten Hinweise für Endkunden... -
Seite 3: Heizgerät / Aufrüstkit
Mazda MPV Thermo Top Z Heizgerät / Aufrüstkit Menge Bezeichnung Bestell-Nr. Aufrüstkit Thermo Top Z auf Thermo Top C mit Standvorwärmung 13 012 26C Nachrüstkit Telestart T70 W-Bus 90 073 43A oder Nachrüstkit Telestart T80 Spezial 13 020 93A Vorwort Diese Einbauanleitung gilt für die Fahrzeuge Mazda MPV mit Dieselmotor - Gültigkeit siehe Titelseite -... -
Seite 4: Vorarbeiten
Thermo Top Z Mazda MPV Vorarbeiten Motorraum ACHTUNG: Batterie abklemmen! - Druck vom Kühlsystem ablassen - Motorabdeckung ausbauen Fahrzeugaußenseite - Tankdeckel öffnen, Druck vom Tanksystem ablas- sen, Tankdeckel wieder schließen - Rad vorne rechts abbauen - Unterfahrschutz abbauen Innenraum - Fußraumverkleidung Beifahrerseite ausbauen... -
Seite 5: Einbindung In Den Wasserkreislauf
Mazda MPV Thermo Top Z Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behäl- ter aufzufangen! Im Folgenden wird eine Einbindung der Umwälzpum- pe "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahrzeuges zwischen Motor-Wasseraustritt und Heiz- gerät-Wassereintritt beschrieben (Bild 2) ACHTUNG:... -
Seite 6: Wassereinbindung Vorbereiten
Thermo Top Z Mazda MPV Wassereinbindung vorbereiten - Unterdruckschlauch an Position (3/2) lösen - Fahrzeugeigenen Kabelbaum (3/1, 3) vom Heizge- rät abstecken und an Steckverbindung (3/4) trennen - Schrauben (4/1, 2) entfernen HINWEIS: Schrauben (4/1, 2) werden wieder verwendet! HINWEIS: 1. -
Seite 7: Umwälzpumpe Vormontieren
Mazda MPV Thermo Top Z - Kabelbaum (6/1; 3/1, 3) ausbauen HINWEIS: Der Kabelbaum wird wieder verwendet! - Fahrzeugeigenen Wasserschlauch (7/3) von Motor- Wasseraustritt zu Heizgerät-Wassereintritt aus- bauen und entsorgen Umwälzpumpe vormontieren HINWEIS: Durchflussrichtung (Pfeil) der Umwälzpumpe beach- ten! - Gummierte Rohrschelle Ø 48 mm (8/3) zusammen mit Lochband (8/1) gemäß... -
Seite 8: Umwälzpumpe Einbauen
Thermo Top Z Mazda MPV Umwälzpumpe einbauen - Umwälzpumpe gemäß Bild 12 am Heizgerät positio- nieren - 90°-Formschlauch (10/1; 9/2) lose auf Heizgerät- Wassereintritt (11/3) aufstecken; dabei Schlauchschelle (10/2; 9/1) achten - Formschlauch (9/3; 12/5) zusammen mit Schlauch- schelle (12/4) lose auf Rohrgruppe (11/2; 12/3) vom Motor-Wasseraustritt aufstecken - Schraube (11/1) -
Seite 9: Elektrische Einbindung
Mazda MPV Thermo Top Z Elektrische Einbindung Kabelbaum vormontieren Beiliegenden Kabelbaum gemäß Schaltplan Bild 16 sowie Bild 15 vormontieren - Leitung gn (14/2) in freien Steckplatz (Pin 1) des sechspoligen Heizgerät-Steckers (14/1) einsetzen - Verriegelung (15/2) des Steckers gemäß Bild 15 nach rechts schieben - Leitung gn (14/2) von der Vorwahluhr in Steckplatz 1 des 6-poligen Heizgerätesteckers X14 (5/1, 15/1) -
Seite 10: Heizgerät
Thermo Top Z Mazda MPV Isolieren und wegbinden Fzg. Uhr 1533 eigene Siche- rungen W- Bus-Signal Heizgerät Stecker X15 Gebläse- relais K3 trennen bl/sw ws/bl Gebläse- Umwälz- motor bl/ws pumpe Widerstand / Gebläseschalter oder Gebläseregler Hinweis: Nur Uhr 1533 verwendbar! -
Seite 11: Sicherungshalter Und Gebläserelais Einbauen
Mazda MPV Thermo Top Z Sicherungshalter und Gebläserelais einbauen - Kabelbaum Gebläseeinbindung und Kabelbaum Vorwahluhr durch fahrzeugeigene Durchführung (17/1) in der Spritzwand oben rechts in den Innen- raum verlegen - Winkel (18/1) gemäß Bild 18 an vorhandener Bohrung (19/2) mit Schraube M6 x 12 und Bund- mutter befestigen - Halteplatte Sicherungshalter (18/3) mit Senkkopf- schraube M4 x 16, Mutter M4 und Federring gemäß... -
Seite 12: Gebläseansteuerung
Thermo Top Z Mazda MPV - Plusleitung (21/1) an fahrzeugeigenem Kabelbaum nach vorn und von dort an der Quertraverse nach links zum Plusstützpunkt verlegen - Plusleitung (21/1) gemäß Bild 21 anschließen Gebläseansteuerung Die Gebläseansteuerung erfolgt im Fußraum der Beifahrerseite am Stecker (22/1) des Gebläsemotors. - Leitung bl/sw (22/2, 5) ca. -
Seite 13: Vorwahluhr
Mazda MPV Thermo Top Z Vorwahluhr HINWEIS: Die Ansteuerung des Heizgerätes ist nur mit der Vor- wahluhr 1533 möglich! ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (23/1) ist eine Empfehlung! Vor der Montage bitte den Ein- bauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten Position aufkleben... -
Seite 14: Abgasanlage
Thermo Top Z Mazda MPV Abgasanlage Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Bild 26 ablängen Abschnitt Heizgerät-Schalldämpfer Endstück - Distanzmutter M6 x 40 (28/3) auf vorhandenen Stehbolzen (27/1) aufschrauben - Abgasrohr (27/2) am Ende auf runden Querschnitt aufweiten - Abgasschalldämpfer (28/5) mit Schraube M6 x 20, Karosseriescheibe und Federring an Distanzmutter (28/3) befestigen - Abgasleitung 220 mm lang (28/2) gemäß... -
Seite 15: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf ca. 1/3 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der beiliegenden EG-Typgenehmigung ausfüllen und dem Kunden aus- händigen! - Seite 16 Webasto Thermosysteme International GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 08/03 Druck: Steffen...
